iglide® Z - Données matérielles
Table des matériaux
| Caractéristiques générales | Unité | iglide® Z | Méthode d'essai |
|---|---|---|---|
| Densité | g/cm³ | 1.40 | |
| Couleur | Marron | ||
| Absorption maximale d'humidité à 73° F/50% R. H. | Wt.-% | 0.3 | DIN 53495 |
| Absorption maximale d'eau | Wt.-% | 1.1 | |
| Coefficient de frottement de surface, dynamique, contre l'acier | µ | 0.06-0.14 | |
| valeur p x v, max. (sec) | psi x fpm | 24,000 | |
| Propriétés mécaniques | |||
| Module d'élasticité | psi | 348,100 | DIN 53457 |
| Résistance à la traction à 68° F | psi | 13,775 | DIN 53452 |
| Résistance à la compression | psi | 9,425 | |
| Pression statique admissible à la surface (68° F) | psi | 21,750 | |
| Dureté Shore D | 81 | DIN 53505 | |
| Propriétés physiques et thermiques | |||
| Température d'application maximale à long terme | °F | 482 | |
| Température d'application maximale à court terme | °F | 590 | |
| Température minimale d'application | °F | -148 | |
| Conductivité thermique | [W/m x K] | 0.62 | ASTM C 177 |
| Coefficient de dilatation thermique (à 73° F) | [K-^1 x 10^-5 ] | 4 | DIN 53752 |
| Propriétés électriques | |||
| Résistance au volume particulier | Ωcm | > 10^11 | DIN IEC 93 |
| Résistance de la surface | Ω | > 10^11 | DIN 53482 |

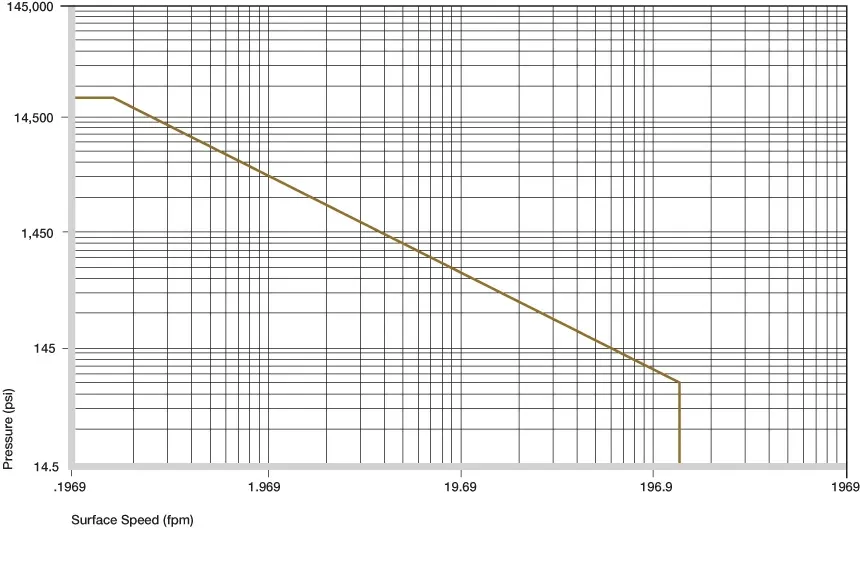

Valeurs p x v autorisées
Pour les bagues en plastique iglide® Z d'une épaisseur de paroi de 0,039 pouce en fonctionnement à sec contre un arbre en acier, à 68° F, installées dans un boîtier en acier.
Déformation sous charge et températures
Résistance à la compression
iglide® Z est un matériau haute température pour les bagues convenant à des applications avec des charges particulières extrêmement élevées. Avec des charges radiales comprises entre 7 250 psi et 14 500 psi, aucun autre matériau iglide® ne présente une meilleure résistance à l'usure en fonctionnement à sec. Le graphique montre la déformation élastique de l'iglide® Z en fonction des charges radiales. Sous la pression de surface maximale recommandée de 2 750 psi, la déformation est d'environ 5,5 %.
Vitesses autorisées en surface
iglide® Z convient aussi bien aux vitesses moyennes qu'aux vitesses élevées en raison de sa grande résistance à la chaleur. Les valeurs maximales indiquées dans le tableau ne peuvent être atteintes qu'avec des charges de pression minimales. Les valeurs spécifiées indiquent la vitesse à laquelle, en raison du frottement, une augmentation de la température jusqu'à la valeur autorisée à long terme peut se produire.
| fpm | Rotation | Oscillant | Linéaire |
|---|---|---|---|
| Constant | 295 | 216 | 984 |
| Court terme | 689 | 492 | 1181 |
Pression de surface maximale recommandée en fonction de la température
Températures
La température maximale autorisée à court terme s'élève à 590° F et atteint ainsi la résistance maximale à la chaleur de tous les matériaux iglide®.
La résistance à la compression des bagues en plastique iglide® Z diminue avec l'augmentation de la température. Le graphique illustre ce lien.
Les températures qui règnent dans le système de bagues ont également une influence sur l'usure des bagues. L'usure augmente avec la température.
Le graphique montre que pour la bague en plastique iglide® Z, l'usure double si la température atteint 302° F. Sous des températures élevées, iglide® Z est également le matériau le plus résistant à l'usure en fonctionnement à sec.
Limites de température
| iglide® Z | Température d'application |
|---|---|
| Plus bas | - 148 °F |
| Supérieure, à long terme | + 482 °F |
| Supérieure, à court terme | + 590 °F |
| Sécurisation axiale supplémentaire | + 293 °F |
Coefficients de frottement dépendant de la vitesse de la surface, p = 108 psi
Frottement et usure
Le coefficient de frottement ne varie que légèrement, tout comme la résistance à l'usure, avec l'augmentation de la charge.
Le frottement et l'usure dépendent également dans une large mesure du partenaire inverse. Les arbres très lisses augmentent le coefficient de frottement et d'usure. iglide® Z s'avère relativement insensible à la surface de l'arbre. La meilleure solution est une surface lisse dont la rugosité moyenne est comprise entre 16 et 32 rms.
Coefficients de frottement pour iglide® Z contre l'acier (Ra = 1 µm, 50 HRC)
| iglide® Z | Secs | Graisse | Huile | L'eau |
|---|---|---|---|---|
| Coefficients de frottement µ | 0.06 - 0.14 | 0.09 | 0.04 | 0.04 |
Usure, application rotative avec différents matériaux d'arbre, charge p = 108 psi, v = 98 fpm
Matériaux de l'arbre
Les diagrammes montrent, dans la plage de charge inférieure, des taux d'usure qui sont tout à fait similaires à ceux des autres matériaux iglide®. Dans la plage supérieure, en revanche, iglide Z surpasse tous les autres matériaux en termes de résistance à l'usure. En revanche, dans la plage supérieure, iglide® Z surpasse tous les autres matériaux en termes de résistance à l'usure. Si l'on utilise un arbre chromé dur 1050, l'usure à 6525 psi n'est encore que de 15 µm/km.
Avec de faibles charges, les bagues en plastique iglide® Z s'usent moins dans les applications pivotantes que dans les applications rotatives. L'acier inoxydable 303 et les arbres chromés durs se distinguent particulièrement ici. La valeur de 0,5 µm/km indique que l'acier inoxydable 303 présente l'usure la plus faible dans les mouvements oscillants à 280 psi. Avec des charges plus élevées, les arbres chromés durs sont plus performants que l'acier inoxydable 303. Cependant, même à 14 500 psi, iglide® Z atteint d'excellents coefficients d'usure.
Veuillez nous communiquer avec si le matériau de l'arbre que vous avez choisi ne figure pas dans ce diagramme.
Tolérances importantes pour les bagues en plastique iglide® Z selon ISO 3547-1 après l'emmanchement.
Les bagues en plastique iglide® Z sont des bagues standard pour les arbres avec une tolérance h (minimum recommandé h9).
Après l'installation dans un alésage de logement avec une tolérance H7, le diamètre intérieur de la douille s'ajuste automatiquement à la tolérance F10.
| Diamètre d1 [mm] | Arbre h9 [mm] | iglide® Z F10 [mm] | |
|---|---|---|---|
| Jusqu'à 0,019685 | 0 - 0.0009842 | +0.0002362 | + 0.0018110 |
| > 0,118 à 0,236 | 0 - 0.0011811 | +0.0003937 | + 0.0022835 |
| > 0,236 à 0,394 | 0 - 0.0014173 | +0.0005118 | + 0.0027953 |
| > 0,394 à 0,709 | 0 - 0.0016929 | +0.0006299 | + 0.0033858 |
| > 0,709 à 1,181 | 0 - 0.0020472 | +0.0007874 | + 0.0040945 |
| > 1,181 à 1,969 | 0 - 0.0024409 | +0.0009843 | + 0.0049213 |
Résistance des matériaux
Résistance aux produits chimiques
Les bagues en plastique iglide® Z ont une bonne résistance aux produits chimiques. Ils présentent une excellente résistance aux solvants organiques, aux carburants, aux huiles et aux graisses. Le matériau ne résiste que partiellement aux acides faibles. L'absorption d'humidité des bagues en plastique iglide® Z est d'environ 0,3 % dans des conditions climatiques normales. La limite de saturation dans l'eau est de 1,1 %.
Rayons radioactifs
bagues en plastique iglide® Z sont résistantes aux radiations jusqu'à une intensité radioactive de 1 x
Résistance aux UV
Sous l'effet des rayons UV, les propriétés tribologiques (usure) des bagues en plastique iglide® Z diminuent d'environ 50 %.
Sous vide
Lors de l'application sous vide, l'humidité potentiellement présente est dégazée. C'est pourquoi seules les bagues en plastique iglide® Z sèches sont adaptées au vide.
Propriétés électriques
Les bagues en plastique iglide® Z sont électriquement isolantes.
| Moyen | Résistance |
|---|---|
| Alcool | 0 |
| Hydrocarbures chlorés | + |
| Graisses, huiles, sans additifs | + |
| Combustibles | + |
| Acides faibles | + |
| Acides forts | - |
| Alcaline faible | + |
| Forte alcalinité | - |
| + résistant 0 résistant sous conditions - non résistant |
Propriétés électriques
| Résistance au volume particulier | Résistance de la surface |
|---|---|
| > 10^11 Ωcm | > 10^11 Ω |
