iglide® P - Données matérielles
Table des matériaux
| Caractéristiques générales | Unité | iglide® P | Méthode d'essai |
|---|---|---|---|
| Densité | g/cm3 | 1.58 | |
| Couleur | Noir | ||
| Absorption maximale d'humidité à 73° F/50% R. H. | Wz.-% | 0.2 | DIN 53495 |
| Absorption maximale d'eau | Wt.-% | 0.4 | |
| Coefficient de frottement de surface, dynamique, contre l'acier | µ | 0.06-0.21 | |
| valeur p x v, max. (sec) | psi x fpm | 11,000 | |
| Propriétés mécaniques | |||
| Module d'élasticité | psi | 768,700 | DIN53457 |
| Résistance à la traction 68 °F | psi | 17,400 | DIN53452 |
| Résistance à la compression | psi | 9,572 | |
| Pression statique admissible à la surface (68 °F) | psi | 7,252 | |
| Dureté Shore D | 75 | DIN53505 | |
| Propriétés physiques et thermiques | |||
| Température d'application maximale à long terme | °F | 266 | |
| Température d'application maximale à court terme | °F | 392 | |
| Température minimale d'application | °F | -40 | |
| Conductivité thermique | [W/mxK] | 0.25 | ASTM C 177 |
| Coefficient de dilatation thermique | [K-1x10-5 | 4 | DIN 53752 |
| Propriétés électriques | |||
| Résistance au volume particulier | Ωcm | >1013 | DIN IEC 93 |
| Résistance de la surface | Ω | >1012 | DIN 53482 |

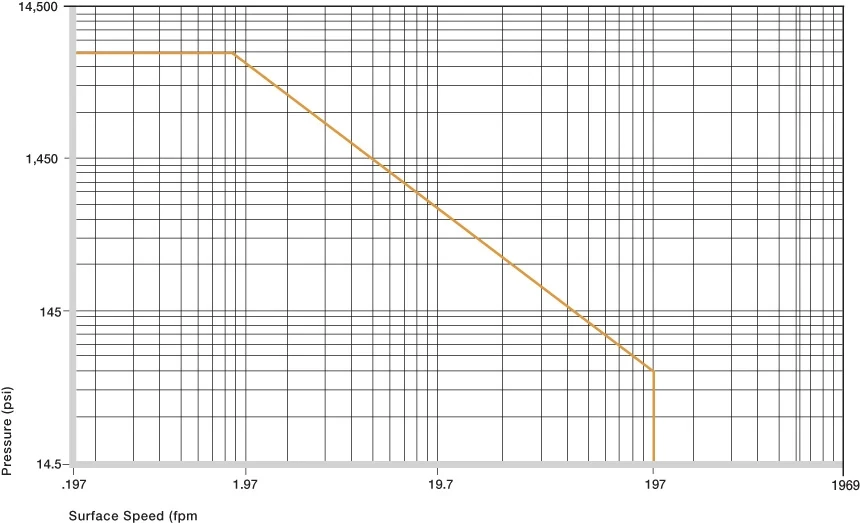

Valeurs p x v autorisées
Pour les bagues en plastique iglide® P d'une épaisseur de paroi de 0,039 pouce en fonctionnement à sec contre un arbre en acier, à 68° F, installées dans un boîtier en acier.
Les bagues en plastique iglide® P constituent une solution économique et sans entretien pour l'utilisateur. Par rapport à iglide® G300, les bagues en iglide® P sont mieux adaptées aux mouvements rotatifs et aux charges élevées.
Déformation sous charge et températures
Résistance à la compression
Le graphique montre la déformation élastique de l'iglide® P avec des charges radiales. À la charge maximale admissible de 5075 psi, la déformation est inférieure à 3 % à température ambiante.
Vitesses autorisées en surface
Les bagues en plastique iglide® P sont des bagues sans entretien conçues pour des vitesses de surface faibles à moyennes. Les valeurs maximales indiquées dans le tableau ne peuvent être atteintes qu'avec une pression de surface très faible. La vitesse maximale spécifiée est la vitesse à laquelle la température admissible à long terme est atteinte par une augmentation de la chaleur due au frottement.
| fpm | Rotation | Oscillant | Linéaire |
|---|---|---|---|
| Constant | 196 | 137 | 590 |
| Court terme | 393 | 275 | 787 |
Pression de surface maximale recommandée en fonction de la température
Températures
Même avec sa température maximale d'application à long terme de 266° F, iglide® P n'approche pas les valeurs d'iglide® G300. Avec une température maximale autorisée à court terme de 392° F, un processus de séchage de la peinture est encore possible sans charge supplémentaire.
La résistance à la compression des bagues en plastique iglide® P diminue avec l'augmentation de la température. Le graphique illustre ce lien.
Les températures régnant dans le système de bagues ont également une influence sur l'usure des bagues. L'augmentation de la température se traduit par une usure plus importante.
| iglide® P | Température d'application |
|---|---|
| Plus bas | - 40 °F |
| Supérieure, à long terme | + 266 °F |
| Supérieure, à court terme | + 392 °F |
| Sécurisation axiale supplémentaire | + 194 °F |
Coefficients de frottement dépendant de la vitesse de la surface, p = 108 psi
Frottement et usure
Le coefficient de frottement se modifie comme la résistance à l'usure avec l'augmentation de la charge. Pour iglide® P, le coefficient de frottement augmente légèrement avec l'augmentation de la vitesse. Le graphique montre à quel point le coefficient de frottement diminue avec l'augmentation de la charge. À partir d'environ 870 psi, le coefficient de frottement est déjà inférieur à 0,1.
Pour les bagues en plastique iglide® P, il est recommandé d'utiliser une surface rectifiée d'une rugosité moyenne de 4 à 8 rms pour l'arbre. Les finitions des arbres, qu'elles soient lisses ou rugueuses, augmentent nettement le frottement.
Coefficients de frottement pour iglide® P contre acier (Finition de l'arbre = 40 rms, 50 HRC)
| iglide® P | Secs | Graisse | Huile | L'eau |
|---|---|---|---|---|
| Coefficients de frottement µ | 0.06 - 0.21 | 0.09 | 0.04 | 0.04 |
Usure, application rotative avec différents matériaux d'arbre, charge p = 108 psi, v = 98 fpm
Matériaux de l'arbre
Les graphiques présentent un résumé des résultats des essais réalisés avec différents matériaux d'arbres, avec des bagues en plastique en iglide® P.
Dans les applications rotatives, l'usure de l'iglide® P est très faible avec les arbres en acier laminé à froid et en acier au carbone HR. En revanche, les bagues sur les arbres en acier inoxydable 303 ainsi que sur les arbres chromés dur présentent une usure plus importante que les autres matériaux d'arbres, même dans la plage des faibles charges. Par exemple, à une charge de 290 psi, l'acier laminé à froid est six fois meilleur que l'acier inoxydable 303.
Les taux d'usure des bagues à faible contrainte dans les mouvements de pivotement avec la plupart des matériaux d'arbres sont plus faibles que dans les applications rotatives. Dans ce cas, les arbres en acier laminé à froid et en acier chromé dur s'avèrent être les meilleurs partenaires de glissement. De même, les arbres en acier inoxydable 303, qui donnent de mauvais résultats en rotation, sont excellents pour les applications oscillantes.
Veuillez nous communiquer avec si le matériau de l'arbre que vous avez prévu ne figure pas dans ce diagramme.
Tolérances importantes pour les bagues en plastique iglide® P selon ISO 3547-1 après l'emmanchement.
Les bagues en plastique iglide® P sont des bagues standard pour les arbres avec une tolérance h (minimum recommandé h9).
Après l'installation dans un alésage de logement avec une tolérance H7, le diamètre intérieur de la douille s'ajuste automatiquement à la tolérance E10.
| Diamètre d1 [inch] | Arbre h9 [inch] | iglide® P E10 [inch] |
|---|---|---|
| Jusqu'à 0,019685 | 0 - 0.0009846 | +0.000551 + 0.0021260 |
| > 0,1181 à 0,2362 | 0 - 0.0011811 | +0.000787 + 0.0026772 |
| > 0,2362 à 0,3937 | 0 - 0.0014173 | +0.000984 + 0.0032677 |
| > 0,3937 à 0,7087 | 0 - 0.0016929 | +0.001260 + 0.0040157 |
| > 0,7087 à 1,1811 | 0 - 0.0020472 | +0.001574 + 0.0048819 |
| > 1,1811 à 1,9685 | 0 - 0.0024409 | +0.001969 + 0.0059055 |
Résistance aux produits chimiques
Les bagues en plastique iglide® P ont une bonne résistance aux produits chimiques. Elles sont résistantes à la plupart des lubrifiants. L'iglide® P n'est pas affecté par la plupart des acides organiques et inorganiques faibles.
L'absorption d'humidité des bagues en plastique iglide® P est d'environ 0,2 % dans des conditions climatiques standard. La limite de saturation en eau est de 0,4 %. Cette faible absorption d'humidité est nettement inférieure aux valeurs d'iglide® G300.
Rayons radioactifs
Les bagues en plastique iglide® P sont utilisables sous condition en cas de rayonnement radioactif. Elles sont résistantes jusqu'à une intensité de rayonnement de 5 x 10² Gy.
Résistance aux UV
Les bagues en plastique iglide® P offrent une bonne résistance aux UV.
Vide
L'humidité présente dans les bagues en plastique iglide® P dégaze dans le vide. L'utilisation dans le vide n'est possible que de façon limitée.
| Moyen | Résistance |
|---|---|
| Alcool | + |
| Hydrocarbures chlorés | - |
| Graisses, huiles, sans additifs | + |
| Combustibles | + |
| Acides faibles | o |
| Acides forts | - |
| Alcaline faible | - |
| Forte alcalinité | - |
| + résistant 0 résistant sous conditions - non résistant |
Propriétés électriques
Les bagues en plastique iglide® P sont électriquement isolantes.
| Résistance au volume particulier | Résistance de la surface |
|---|---|
| > 1013 Ωcm | > 1012 Ω |
