iglide® A350 - Données matérielles

Caractéristiques générales de l'iglide® A350

Densité

g/cm³

Couleur

bleu clair

Absorption maximale d'humidité à 73°F/50% R. H.

% en poids(DIN 53495)

Absorption maximale d'humidité

% en poids

Coefficient de frottement dynamique contre l'acier

Valeur P x v, max. (sec)

11.500 psi x fpm

Caractéristiques mécaniques de l'iglide® A350

Module d'élasticité (DIN 53457)

290.100 psi

Résistance à la traction à 68° F (DIN 53452)

15.950 psi

Résistance à la compression

11.310 psi

Pression statique admissible à la surface (68° F)

8,702 psi

Dureté Shore D (DIN 53505)

Propriétés physiques et thermiques de l'iglide® A350

Température supérieure d'application à long terme

+356 °F

Température supérieure d'application à court terme

+410

Température d'application plus basse

-148

Conductivité thermique (ASTM C 177)

[W/m x K]

Coefficient de dilatation thermique (à 73° F, DIN 53752)

8 [K

Propriétés électriques de l'iglide® A350

Résistance au volume particulier (DIN IEC 93)

Ωcm

Résistance superficielle (DIN 53482)

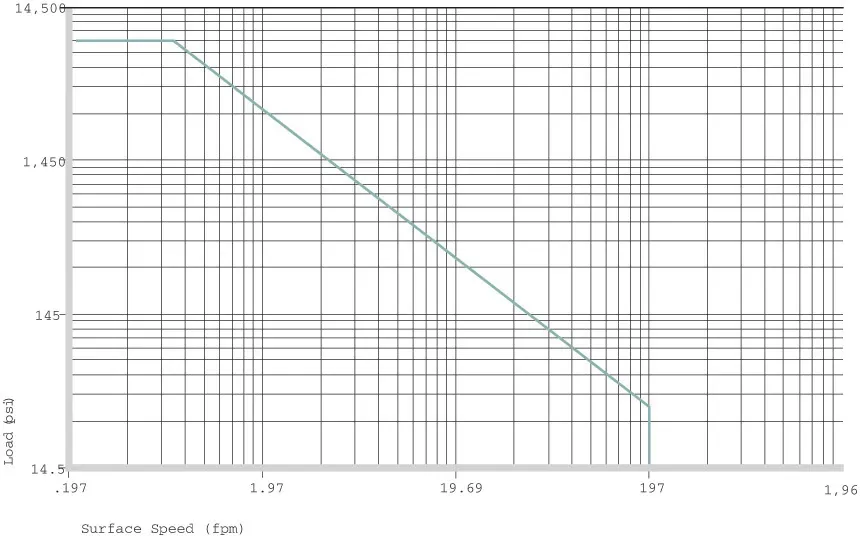

Bagues en plastique autorisées p x v valeurs — Valeurs p x v admissibles pour les bagues en plastique iglide® A350 fonctionnant à sec contre un arbre en acier, à 68°F

Valeurs p x v autorisées

Conforme à la FDA et résistant à l'usure à haute température.

Une bague très universelle pour les applications dans les industries alimentaires et pharmaceutiques. Grâce à la conformité FDA, les bagues en plastique iglide® A350 peuvent être utilisées partout où des denrées alimentaires non emballées sont traitées. Grâce à leurs propriétés tribologiques et thermiques, elles sont de véritables multitalents dans l'industrie alimentaire.

déformation sous charge et température — Déformation sous charge et températures

Pression de surface

Le graphique montre la déformation élastique de l'iglide® A350 lors d'une charge radiale. A la pression de surface maximale recommandée de 2900 psi, la déformation est inférieure à 5%.

Pression de surface, charge

Vitesses maximales de la surface

En continu

Rotation : 196 fpm

Oscillation : 157 fpm

Linéaire : 492 fpm

À court terme

Rotation : 236 fpm

Oscillant : 177 fpm

Linéaire : 590 fpm

Vitesses de surface autorisées

Les bagues en plastique iglide® A350 conviennent pour des vitesses faibles à moyennes dans les applications rotatives et oscillantes. Même les mouvements linéaires peuvent souvent être réalisés avec iglide® A350.

Pour les vitesses de glissement élevées, iglide® J ou iglide® L250 peuvent être des alternatives intéressantes car le taux d'usure de ces matériaux est meilleur.

Vitesse de la surface

valeur p x v, lubrification

surface statique — Pression statique maximale admissible recommandée pour l'iglide® A350 en fonction de la température.

Températures

Sa résistance aux températures fait de l'iglide® A350 un matériau idéal pour les bagues dans l'industrie alimentaire. Les températures typiques atteignent ici jusqu'à +266°F, ce que couvre idéalement iglide® A350. Des températures d'application allant jusqu'à +410°F sont autorisées à court terme. Veuillez noter qu'à des températures supérieures à +284°F, les forces d'emmanchement des bagues peuvent diminuer et qu'il est recommandé d'utiliser un dispositif de fixation axial supplémentaire.
Le taux d'usure des bagues en plastique iglide® A350 n'augmente que très peu avec l'augmentation de la température. Les essais ont montré de bons résultats d'usure à +212°F sur tous les matériaux d'arbres testés.

iglide A350® seuils de température

-148°F

+356°F

Supérieure, à court terme : +410°F

Sécurisation axiale supplémentaire : +284°F

Température

coefficients de frottement des bagues — Coefficients de frottement en fonction de la vitesse de marche; p = 145 psi

Frottement et usure

Les coefficients de frottement de l'iglide® A350 sur un arbre en acier se situent dans la moyenne. Le frottement diminue en fonction de la température, ce qui est assez inhabituel en fonctionnement à sec. Le graphique montre la liaison. Les taux d'usure de tous les essais effectués avec iglide® A350 montrent de bons résultats à un faible niveau. Les plus résistants à l'usure se trouvent souvent parmi les bagues en plastique iglide® pour le contact alimentaire.

Coefficients de frottement

Sec : 0,1 - 0,2 µ
Graisse : 0 09 µ
Huile : 0,04 µ
Eau : 0,04 µ

Coefficients de frottement pour iglide® A350 contre acier (finition de l'arbre = 40 rms, 50 HRC)

coefficients de frottement des bagues en plastique

Coefficients de frottement en fonction de la charge, v = 1,96 fpm

Coefficient de frottement en fonction de la surface de l'arbre (acier 1050 chromé dur et rectifié)

Coefficients de frottement

Résistance à l'usure

matériaux des arbres pour les bagues en plastique

Matériaux de l'arbre

Les aciers résistants à la corrosion sont plutôt considérés comme naturels pour une utilisation dans l'industrie alimentaire. Les essais ont donc été menés spécialement sur ces matériaux. Il a été démontré qu'il n'y a pas de favori clair : l'acier 440B et l'acier chromé dur conviennent tous deux. L'aluminium anodisé dur convient également bien pour les mouvements linéaires et rotatifs.

Matériaux de l'arbre

Usure de divers matériaux d'arbres dans les opérations de rotation, en fonction de la pression

Usure en cas d'application oscillante avec différents matériaux d'arbre en fonction de la charge

Résistance chimique

Les bagues en plastique iglide® A350 résistent aux acides et alcalis dilués, aux alcools et aux détergents. Elles résistent également à la plupart des lubrifiants. Les bagues en plastique iglide® A350 sont résistantes aux produits de nettoyage courants utilisés dans l'industrie alimentaire. iglide® A350 est affecté par les esters, les cétones, les hydrocarbures chlorés, les aromatiques et les solvants hautement polaires.

+ résistant 0 partiellement résistant - non résistant
Toutes les spécifications à température ambiante [+68°F]

Alcools

Hydrocarbures chlorés

+ à 0

Graisses, huiles, sans additifs

Combustibles

Acides faibles

Acides forts

Alcaline faible

Forte alcalinité

Rayons radioactifs

Les bagues en plastique iglide® A350 sont résistantes aux rayonnements jusqu'à une intensité de 2 x102 Gy.

Résistance aux UV

Les bagues en plastique iglide A350® résistent bien aux rayons UV.

Vide

Dans le vide, iglide® A350 se dégrade. L'application sous vide n'est possible que pour les bagues sèches.

Propriétés électriques

Les bagues en plastique iglide® A350 sont électriquement isolantes.

Résistance au volume particulier

> 1011 Ωcm

Résistance de la surface

> 1011 Ω

Absorption de l'humidité

L'absorption d'humidité de l'iglide® A350 est faible et peut être négligée lors de l'utilisation de bagues standard. Même à pleine saturation, l'iglide® A350 n'absorbe pas plus de 1,9 % d'eau.

Absorption maximale d'humidité

à +23 °C/50 % r. F. : 0,6 % en poids
Absorption maximale d'eau : 1,9 % en poids

Tolérances d'installation
Les bagues en plastique iglide® A350 sont des bagues standard pour les arbres avec une tolérance h (minimum recommandé h9). Les bagues sont conçues pour être montées à la presse dans un logement avec une tolérance h7. Après l'installation dans un logement de diamètre nominal, le diamètre intérieur de la douille s'ajuste automatiquement à la tolérance F10.

Tolérances

Diamètre d1 [mm]	Arbre h9 [mm]	iglide® A350 F10 [mm]	Logement H7 [mm]
Jusqu'à 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 à 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 à 80	0 - 0,074	+0,030 +0,150	0 +0,030
