Porte-câble à entraînement supérieur modulaire E-Loop®
Une alternative aux boucles de service
Pour le guidage des câbles dans les systèmes d’entraînement supérieur, les fabricants et les exploitants ont utilisé des ensembles de câbles suspendus appelés « boucles de service». Cependant, cela crée souvent des problèmes. Les câbles n’ont pas de guidage, pas de rayon de courbure défini, peuvent glisser dans la boucle de service et, dans les pires cas, casser. Dans des conditions extrêmement venteuses, la boucle de service suspendue librement peut se coincer dans le mât, sur les capteurs ou dans le système d’éclairage. Cela pourrait causer des dommages critiques nécessitant le remplacement complet du paquet de câbles. IGUS® a développé la boucle® électronique afin que les câbles de grande section transversale et de poids élevé puissent être guidés en toute sécurité dans les applications suspendues.
La boucle® électrique combine les avantages d’une chaîne® électrique en plastique avec ceux d’un câble de tension à haute résistance. Les forces de traction sont transmises au support de montage et à la structure à travers le câble de traction à l’intérieur de la chaîne® électrique. La boucle® électronique n’est pas seulement utilisée dans l’industrie pétrolière et gazière, mais aussi dans l’industrie offshore, l’approvisionnement en électricité terrestre, dans la machinerie de construction et les éoliennes.
e-loop® a remporté en 2025 le prestigieux prix annuel Woelfel Best Mechanical Engineering Achievement Award de l’ASME.
Avantages de la boucle® électronique
- La conception modulaire en boucle® électronique peut s’ouvrir et se fermer au besoin pour faciliter l’entretien
- Chaque maillon est remplaçable individuellement
- Conception de séparation intérieure à deux chambres adaptée aux câbles
- Protège contre les impacts grâce à la carrosserie externe du PU robuste
- Offre une fiabilité opérationnelle grâce à la tension de verrouillage secondaire de toutes les connexions boulonnées
- Des supports de montage spéciaux pour une installationrapide et facile
- Résistance à la saleté et aux intempéries
- Garantie de 4 ans pour le porte-câble en chaîne® électrique

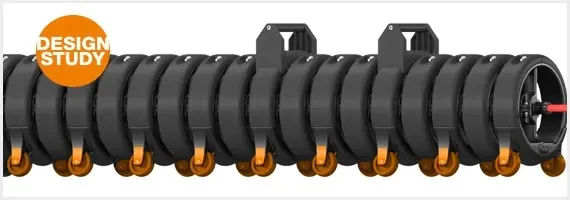

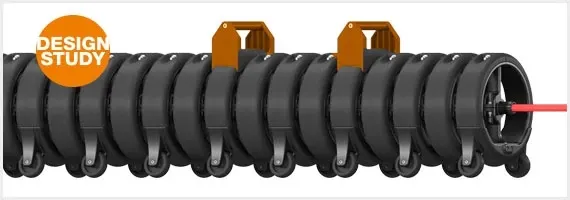

Comment la boucle® électronique est-elle construite?

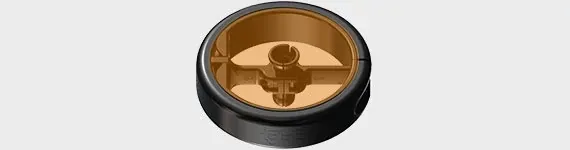

- Le corps intérieur est composé de quatre pièces moulées par injection. Deux de ces pièces forment la barre transversale dans le maillon de chaîne et sont vissées ensemble (afin qu’elles ne puissent pas être perdues). La connexion à vis les fixe sur la corde de traction.

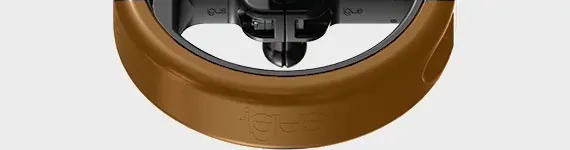

- Des protecteurs extérieurs en PU absorbant les impacts assurent que la chaîne® électrique et les câbles intérieurs sont protégés en cas de chocs violents.

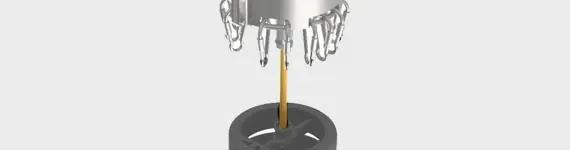

- Les maillons individuels de la chaîne sont fixés sur la corde de traction à haute résistance. La corde elle-même est faite de fibre plastique et a une charge de traction permise de 50 kN.

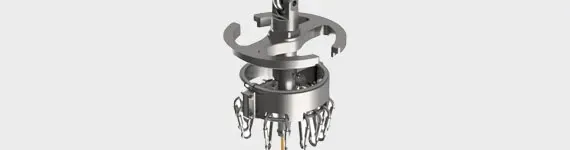

- Les supports de montage de la boucle® électronique sont des supports de fixation en acier stables. La corde en fibre plastique, qui absorbe toute la force de traction de la boucle® électronique, y est intégrée.
Familles de boucles® électroniques
Dynamique, à toiles complètes | pour presque toutes les applications
| N° de pièce | Largeur intérieure Bi [mm] | Largeur extérieure Ba [mm] | Rayon de courbure [mm] | Poids de remplissage max. [kg/m]¹ |
|---|---|---|---|---|
| ELP.220.01.D | 150 | 220 | 380 | 50 |
| ELP.300.01.D | 230 | 300 | 500 | 50 |
| ELP.430.01.D | 360 | 430 | 625 | 70 |
| ELP.TD.300.* | 230 | 300 | 500 | 50 |
Statique, semi-rigide | pour le routage de câbles purement statique
| N° de pièce | Largeur intérieure Bi [mm] | Largeur extérieure Ba [mm] | Rayon de courbure [mm] | Poids de remplissage max. [kg/m]¹ |
|---|---|---|---|---|
| ELP.220.01.S | 150 | 220 | 175 | 50 |
| ELP.300.01.S | 230 | 300 | 210 | 50 |
Tech up
- Système modulaire, facile à ouvrir
- Pas de pièces lâches avec verrouillage à vis optionnel
- Diamètre extérieur maximal du câble/tuyau jusqu’à 76 mm ou un rayon de courbure de 500 mm
- Protège contre les impacts grâce à la carrosserie externe du PU robuste
- Offre une fiabilité opérationnelle grâce à la tension de verrouillage secondaire de toutes les connexions boulonnées
- Résistante à la saleté
- Une version optionnelle « drop safe » est aussi disponible, avec verrouillage à vis supplémentaire – ainsi qu’une version en acier inoxydable
- Résistants aux intempéries
Baisse des coûts
- Entretien facile
- Supports de montage pour une installation facile et rapide
- Tous les composants sont remplaçables individuellement
- Système de séparation intérieure à deux chambres adapté aux câbles
- Câbles infaillibles avec garantie de 4 ans
Preuve
- Charge de fonctionnement permise de 50 kN de la corde en plastique
- Résistance aux vibrations et aux intempéries testée en laboratoire
- Résistant aux chocs et à l’épreuve des éclats
- La structure de la boucle électronique est « Drop Safe » en raison du double verrouillage à vis des pièces
- Conçu basé sur la boucle® électronique standard, qui a déjà démontré sa résistance aux altérations et aux vibrations à 150 000DH
- Protège contre les impacts grâce à la carrosserie externe du PU robuste
- Délai de livraison à partir de 6 semaines
Durabilité
- Faites recycler votre chaîne® électrique à la fin de son cycle de vie grâce au programme de recyclage igus® chainge. Peu importe le fabricant.
- IGUS® est investisseur dans Mura Technology depuis le début et contribue à faire progresser le recyclage chimique. Des déchets plastiques au pétrole brut en 20 minutes.
La boucle® électronique peut être utilisée dans les branches suivantes de l’industrie :
Cas d’utilisationdes boucles ® électroniques
FAQ sur les boucles® électroniques
IGUS® a développé la boucle® électronique comme alternative à la boucle de service afin que les câbles à grande section transversale et lourds puissent être guidés en toute sécurité dans les applications suspendues. Le système d’alimentation énergétique est un système modulaire rond et tridimensionnel capable de déplacer des câbles soulagés de contrainte avec un rayon de courbure défini. Les câbles peuvent être utilisés individuellement et remplacés en cas d’entretien. Les maillons de la chaîne sont aussi remplaçables à tout moment.
Le système d’alimentation énergétique en boucle® électronique d’IGUS® est construit autour d’une corde en plastique haute résistance qui absorbe les forces de traction des câbles. La corde est composée d’une fibre plastique synthétique et est donc résistante aux éclats, résistante aux intempéries, flexible et exempte de corrosion.
Décrocher, se coucher, dévisser, échanger le câble, visser et remonter. C’est tout l’entretien nécessaire grâce à la configuration modulaire simple de la chaîne® électrique. Dans les cas les plus rares, vous devriez toujours avoir une chaîne de remplacement à portée de main pour éviter les interruptions.
IGUS® délivre la boucle® électronique comme vous préférez : soit complètement assemblée, soit entièrement harcelée, sur un tambour ou sur une palette. Il y a un filetage défini à l’extrémité de la boucle® électronique pour un montage supplémentaire. Notre équipe d’installation, Orange Services, est heureuse de s’occuper de l’assemblage.
Les maillons individuels de la chaîne sont tous fixés par des connexions vissées, afin qu’aucun composant ne puisse tomber.
CFSPECIAL5, les premiers câbles TopDrive avec l’approbation DNV. C’est une famille de câbles modulaires de haute qualité qui est en cours de création, parfaitement adaptés à cette application, garantissant une durabilité maximale et réduisant les coûts d’environ 35% en raison de la renonciation à la nécessité de fabriquer des produits ponctuels pour des projets.
