porte-câbles pour salle blanche | e-skin® SK

Avantages d'e-skin®

par rapport aux tuyaux ondulés conventionnels :

L'e-skin est un tuyau composé d'une coque supérieure et d'une coque inférieure qui sont entièrement fermées lorsqu'elles sont emboîtées l'une dans l'autre. Il est constitué d'un matériau polymère spécialement mis au point, l'igumid SK. Le mécanisme d'ouverture simple et refermable facilite la entretien et l'inspection des câbles installés. Température de fonctionnement +10°C / +50°C.

Branches industrielles et applications typiques : Fabrication d'écrans et de semi-conducteurs, applications pick & place, imprimantes, technologie médicale et toutes les machines où des tubes ondulés sont utilisés, fabrication de écrans et de semi-conducteurs.

Contactez un expert igus® dès maintenant

Les tubes ondulés e-skin® sont disponibles en 3 versions :

e-skin® SK
Pour des longueurs non soutenues jusqu'à 2m et un espace d'installation à partir de 250 mm

Vers le produit

e-skin® soft SKS
Pour une longueur non soutenue jusqu'à 1,3 m et un espace d'installation à partir de 150 mm

Vers le produit

e-skin® Hybrid SKY
Pour une longueur non supportée jusqu'à 1,4 mm et un espace d'installation à partir de 200 mm

Configurateur de séparation intérieure

Configurer maintenant

Détails techniques

1.  Soutiens de montage : structurellement stables, avec décharge de traction intégrée
2.  Espace d'installation réduit : faibles rayons de courbure
3.  Application sans soutien grâce à des butées sur la coque supérieure de l'e-skin®
4.  Salle blanche ISO classe 1 : pratiquement pas d'usure ou d'abrasion
5.  Adapté aux câbles : rayon de courbure minimal défini
6.  Assemblage facile : les coques supérieure et inférieure peuvent être ouvertes pour faciliter le remplissage.

Dessins techniques

Série SK28

cliquer pour agrandir

Soutien de montage

cliquer pour agrandir

Les tuyaux ondulés ont le même rayon de courbure sur toute leur longueur.

L'e-skin® se compose de deux coques (coque supérieure/inférieure). Les coques peuvent être configurées afin de définir la nature du mouvement impliqué

Coquille supérieure/inférieure de l'e-skin®

L'intérieur des tubes ondulés ne peut pas être divisé en sections

e-skin® peut être équipé d'un système de séparation intérieure

Les tuyaux ondulés ont peu ou pas de rigidité intrinsèque.

e-skin® convient pour de courtes longueurs non soutenues dans un espace d'installation réduit (2) et présente un rayon de courbure défini (5).

Longueurs courtes et non soutenues de l'e-skin®

Stabilité très faible, voire inexistante, en ce qui concerne les forces agissant sur les côtés

Stabilité latérale grâce à la géométrie ovale (6) de l'e-skin®

Les tuyaux ondulés ne peuvent pas être utilisés sans soutien.

e-skin® se soutient lui-même et peut être utilisé pour de courtes longueurs non soutenues.

e-skin® pour les petites longueurs non soutenues

Les tuyaux ondulés pour les applications dynamiques ne peuvent pas être ouverts

e-skin® peut être ouvert sur son rayon extérieur et rempli rapidement

e-skin® configurateur de séparation intérieure

Configurateur de séparation intérieure pour e-skin®

Le configurateur de séparation intérieure pour les tubes ondulés e-skin® vous permet de créer des variantes de remplissage en quelques secondes et de configurer des tubes ondulés e-skin® complets avec séparation intérieure et soutiens de montage.

Facilité de montage
Éviter les erreurs de remplissage grâce au guidage intégré du remplissage
Création automatique d'une liste de pièces et d'un dessin avec dimensionnement
Il est facile de soumettre une demande et de commander le tube ondulé complet avec les câbles chainflex® et les séparations intérieures dans la configuration souhaitée.

Configurez maintenant la séparation intérieure

Testé dans le laboratoire d'essai igus® pour une utilisation dans le monde réel

Essai continu

Développé pour les applications en salle blanche, le e-skin® SK a été testé en conditions réelles avec 6,4 millions de doubles frappes à 3m/s en laboratoire.

Essai de flexion

Les essais de flexion standard montrent à quel point la peau e-skin® soft est flexible. Elle ne fait que se plier, même sous des charges qui briseraient d'autres chaînes énergétiques.

Mesure du niveau de bruit

Cet essai montre à quel point les tubes ondulés « e-skin » et les câbles pour salle blanche « e-skin® flat » sont silencieux. Comparé aux câbles plats de la concurrence, le niveau de bruit du câble e-skin® flat n'est que de 29 dB(A).

Câbles adaptés aux applications en salle blanche

918 types avec classification salle blanche IPA Classe 1
166 types avec classification salle blanche IPA Classe 2
Avec des matériaux de gaine très résistants à l'abrasion
Testés et inspectés avec une garantie allant jusqu'à 4 ans

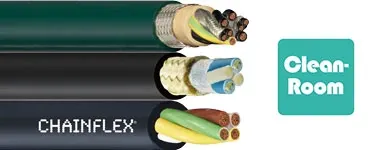

Câbles pour salles blanches

Ceci pourrait également vous intéresser

Plus de séries e-skin®

Guidage sûr et résistant à l'abrasion des câbles dans les salles blanches
Guidage des câbles sans soutien et sans particules

Plus de séries e-skin®

Autres produits pour salles blanches

Salle blanche ISO classe 1
Faible encombrement
Faibles vibrations

Autres produits pour salles blanches

Plus de systèmes d'approvisionnement en énergie

Autres systèmes d'approvisionnement en énergie

Grand choix de produits
Nombreux types de mouvements possibles
Jusqu'à 4 ans de garantie

Plus de systèmes d'approvisionnement en énergie
