Systèmes de chaînes électroniques® pour les grues

Avantages et solutions spéciales igus® pour les constructeurs et les utilisateurs de grues

Vitesses pouvant atteindre 600 m/min, les grues les plus rapides fonctionnant à 300 m/min

Conception peu encombrante - longueur et hauteur réduites

Aucun système de commande ou de contrôle supplémentaire n'est nécessaire

Peut être utilisé avec tous les médias - électricité, données, air, eau, etc.

Peu d'entretien

Résistant au vent et aux intempéries

D'autres lignes et câbles peuvent être ajoutés facilement (par ex. chainflex® fibre optique)

Montage rapide

Course possible jusqu'à 800 m avec igus® Rol e-chain®, la course la plus longue en service sur les grues de bord de navire pour l'alimentation électrique principale est de 500 m.

Réduction possible de la longueur du câble >50%

Aucune plateforme d'entretien ou station de bouclage n'est nécessaire

L'ensemble de la structure en acier peut être raccourci

e-chain® Cable Festoon System Alternative | igus®

les chaînes d'énergie et les systèmes de chaînes d'énergie pour les grues

solutions de systèmes de chaîne d'énergie pour les grues

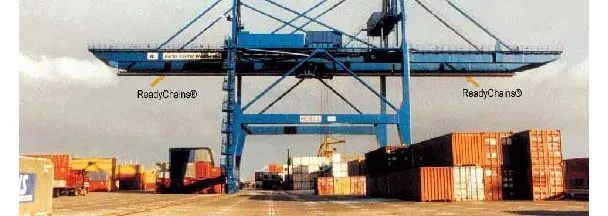

readychains® offre de nombreuses solutions à l'industrie des grues

câbles flexibles pour l'industrie des grues

Fonctionnement des systèmes de chaîne électronique® pour les longs trajets :

Le brin supérieur et le brin inférieur de la chaîne sont guidés l'un au-dessus de l'autre dans une goulotte de guidage spéciale. Sur la moitié de la course, le brin supérieur glisse précisément sur le brin inférieur. À l'autre moitié de la course, la chaîne glisse sur un guide-chaîne résistant à l'usure, installé à la même hauteur.

De nombreuses applications nécessitent des solutions spéciales. Nous offrons un soutien en matière de conception et de production.

Quelques exemples :

Boîtiers :
igus® propose des boîtiers spéciaux personnalisés pour protéger les readychains® contre les conditions météorologiques difficiles.

Goulotte de guidage à point d'articulation :
Les grues portuaires sont équipées d'une flèche de levage. Pour que la flèche et la poutre de la grue soient reliées sans désalignement de l'auge de guidage, igus® a mis au point une fixation spéciale pour le point d'articulation. La chaîne peut ainsi passer au-dessus, à côté ou au-dessous de la poutre de la grue.

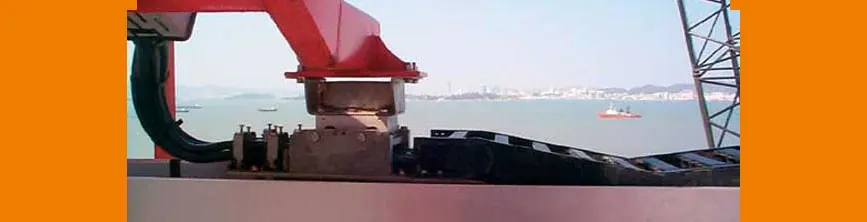

Bras mobile flottant :
Ce dispositif est utilisé pour compenser le décalage latéral entre la trajectoire du chariot et celle de la grue, ainsi que les chaînes de préparation®. Nouveau : contrôle électronique de la force de poussée/traction avec vérification permanente des paramètres nominaux/réels et/ou fonction d'arrêt d'urgence.

Dispositifs de retenue :
Les chaînes prêtes à l'emploi® fonctionnent de façon sécuritaire sur de longues distances et à des accélérations élevées. Le dispositif de rétention empêche les readychains® de monter lorsque la grue accélère.

Exemples d'application
