E4/100 e-chain® porte-câbles pour grands déplacements & fonctionnement silencieux
E4/100 est le porte-câbles le plus universel de la gamme System E4. Il constitue un choix sûr dans la plupart des applications* et offre un fonctionnement silencieux. Il peut être facilement monté et démonté, est disponible en stock dans le monde entier et peut généralement être adapté à votre application en 24-72 heures.
*Note : Pour des trajets supérieurs à 656 pieds et pour des installations sans soutien latéral, veuillez choisir E4/4. Demandez-nous de l'aide.
Barres transversales à chaque maillon, ouverture des deux côtés par encliquetage - pour les applications particulièrement exigeantes
Série 220
Hauteur intérieure hi : 1,1 (28 mm)
Largeurs intérieures Bi : 1,57 - 11,81 (40 - 300 mm)
Rayons de courbure R : 2,17 - 9,84 (55 - 250 mm)
Pas : 1,81 (46 mm)
Série 280
Hauteur intérieure hi : 1,26 (32 mm)
Largeurs intérieures Bi : 1,97 - 15,75 (50 - 400 mm)
Rayons de courbure R : 2,48 - 11,81 (63 - 300 mm)
Pas : 2,2 (56 mm)
Série 380
Hauteur intérieure hi : 1,65 (42 mm)
Largeurs intérieures Bi : 1,97 - 15,75 (50 - 400 mm)
Rayons de courbure R : 2,95 - 13,78 (75 - 350 mm)
Pas : 2,64 (67 mm)
Série 400
Hauteur intérieure hi : 2,2 (56 mm)
Largeurs intérieures Bi : 1,97 - 23,62 (50 - 600 mm)
Rayons de courbure R : 5,31 - 19,68 (135 - 500 mm)
Pas : 3,58 (91 mm)
Série 600
Hauteur intérieure hi : 4,25 (108 mm)
Largeurs intérieures Bi : 7,87 - 23,62 (200 - 600 mm)
Rayons de courbure R : 7,87 - 39,37 (200 - 1000 mm)
Pas : 5,63 (143 mm)
Série 640
Hauteur intérieure hi : 4,41 (112 mm)
Largeurs intérieures Bi : 3,43 - 22,13 (87 - 562 mm)
Rayons de courbure R : 7,87 - 39,37 (200 - 1000 mm)
Pas : 5,63 (143 mm)
Barres transversales tous les deux maillons, ouverture par encliquetage des deux côtés - pour presque toutes les applications
Série 290
Hauteur intérieure hi : 1,26 (32 mm)
Largeurs intérieures Bi : 1,97 - 15,75 (50 - 400 mm)
Rayons de courbure R : 2,48 - 11,81 (63 - 300 mm)
Pas : 2,2 (56 mm)
Série 390
Hauteur intérieure hi : 1,65 (42 mm)
Largeurs intérieures Bi : 1,97 - 15,75 (50 - 400 mm)
Rayons de courbure R : 2,95 - 13,78 (75 - 350 mm)
Pas : 2,64 (67 mm)
Série 410
Hauteur intérieure hi : 2,2 (56 mm)
Largeurs intérieures Bi : 1,97 - 23,62 (50 - 600 mm)
Rayons de courbure R : 5,31 - 19,68 (135 - 500 mm)
Pas : 3,58 (91 mm)
Série 601
Hauteur intérieure hi : 4,25 (108 mm)
Largeurs intérieures Bi : 7,87 - 23,62 (200 - 600 mm)
Rayons de courbure R : 7,87 - 39,37 (200 - 1000 mm)
Pas : 5,63 (143 mm)
E-Tube, ouvert par pression des deux côtés - fermé pour la protection contre les copeaux
Série R760
Hauteur intérieure hi : 1,1 (28 mm)
Largeurs intérieures Bi : 1,97 - 11,81 (50 - 300 mm)
Rayons de courbure R : 2,48 - 9,84 (63 - 250 mm)
Pas : 1,81 (46 mm)
Série R770
Hauteur intérieure hi : 1,26 (32 mm)
Largeurs intérieures Bi : 1,97 - 11,81 (50 - 300 mm)
Rayons de courbure R : 4,92 - 11,81 (125 - 300 mm)
Pas : 2,2 (56 mm)
Série R780
Hauteur intérieure hi : 1,65 (42 mm)
Largeurs intérieures Bi : 1,97 - 11,81 (50 - 300 mm)
Rayons de courbure R : 4,92 - 13,78 (125 - 350 mm)
Pas : 2,64 (67 mm)
Série R880
Hauteur intérieure hi : 2,2 (56 mm)
Largeurs intérieures Bi : 2,95 - 18,19 (75 - 462 mm)
Rayons de courbure R : 5,91 - 19,68 (150 - 500 mm)
Pas : 3,58 (91 mm)
Série R608
Hauteur intérieure hi : 4,25 (108 mm)
Largeurs intérieures Bi : 7,87 - 15,75 (200 - 400 mm)
Rayons de courbure R : 9,84 - 39,37 (250 - 1000 mm)
Pas : 5,63 (143 mm)

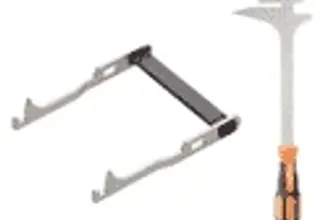

Ouvrez et fermez facilement les chaînes d'énergie de la série E4. Gagnez du temps et réduisez vos coûts.
E4 Outils d'ouvertureCaractéristiques et avantages :
- La chaîne E4 à faible bruit
- Réduction supplémentaire du bruit possible grâce aux patins en caoutchouc (disponibles avec la série E4/101)
- Large éventail d'applications possibles
- Nombreuses options de séparation intérieure
- Large gamme d'accessoires modulaires
- Largeurs jusqu'à 118" possibles avec des maillons d'extension
- Possibilité d'ouverture sur le rayon extérieur et intérieur
- Course maximale : 1 476 pieds
Applications typiques :
- Robotique
- Manutention des matériaux
- Ingénierie de la réfrigération
- Matériel de construction
- Machines-outils
- Machines à bois
- Machines à souder
- Machines de toutes sortes
- Semi-conducteurs
- Salle blanche
