twisterchain - mouvements circulaires et en spirale, ouverture par pression des deux côtés
Mouvements circulaires avec twisterchain - La gamme de produits twisterchain offre un vaste choix pour les mouvements circulaires. Les applications twisterchain sont disponibles avec une goulotte de guidage, ce qui présente les avantages suivants : Guidage de la chaîne électronique®, réduction de l'abrasion de la chaîne électronique®, fonctionnement optimal et silencieux, angle de rotation jusqu'à 360°. La structure modulaire de l'auge de guidage permet d'utiliser une chaîne plus longue, différents rayons de courbure et plusieurs torsions.
Possibilité de tourner jusqu'à 540° (avec des pièces de montage spéciales)
La structure modulaire de l'auge de guidage permet de relier une grande variété de rayons de chaînes, de cercles et de courbes avec toujours les mêmes pièces d'auge.
Ouverture - appuyer verticalement le tournevis dans la rainure de la barre transversale. Desserrer la barre transversale en tirant (contre le collier).
Cette chaîne électronique modulaire "en forme de spirale"® est particulièrement adaptée aux mouvements circulaires et en spirale jusqu'à 540° (avec des pièces spéciales montées) :
- Mouvements circulaires et en spirale jusqu'à 540° (avec des pièces spéciales montées).
- Remplacement rapide des câbles
- Conception modulaire et robuste - largeurs variables.
- Intérieur adapté aux câbles
- Les traverses peuvent être ouvertes des deux côtés
- Nouvelle goulotte de guidage de type 01 et goulotte de guidage de type 02 (mouvement jusqu'à 360°) disponibles en stock.
- Séparation intérieure variable
- Applicable à des vitesses de rotation allant jusqu'à 4 m/s
- Avec soutiens de montage en acier (conducteurs d'électricité)
Secteurs industriels et applications typiques
- Robots
- Machines de manutention
- Machines d'emballage
- Machines à verre
- Mécanique générale, etc.
- Mouvements circulaires possibles jusqu'à 540° (avec des pièces de montage spéciales)
- ClassificationsUL94-V0 sur demande
- 2 types différents de systèmes de goulottes de guidage disponibles
Boutique twisterchain : Ouverture par pression le long du rayon intérieur et extérieur
Série 2208
Hauteur intérieure hi : 28 mm
Largeurs intérieures Bi : 52,5 - 112,5 mm
Rayon de courbure R : 55 - 150 mm
Pas : 44 mm

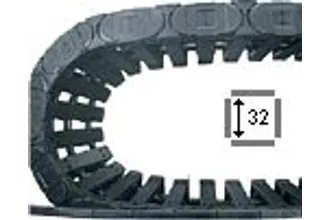

Série 2808
Hauteur intérieure hi : 32 mm
Largeurs intérieures Bi : 50 - 150 mm
Rayon de courbure R : 100 - 250 mm
Pas : 56 mm
Série 3808
Hauteur intérieure hi : 42 mm
Largeurs intérieures Bi : 50 - 200 mm
Rayon de courbure R : 100 - 250 mm
Pas : 67 mm
Série 4008
Hauteur intérieure hi : 56 mm
Largeurs intérieures Bi : 50 - 200 mm
Rayon de courbure R : 150 - 400 mm
Pas : 91 mm
