drylin® Q guide linéaire carré résistant au couple

Move linear résistant au couple, entièrement autolubrifiant. La trousse de construction linéaire drylin® Q offre à l'utilisateur un maximum de flexibilité dans la conception. Des options de boîtiers individuels tels que des paliers en plastique solide et des boîtiers complets réglables avec ou sans serrage manuel sont disponibles. Grâce à la conception de la chambre creuse, le profilé robuste en aluminium anodisé dur est très léger et convient à la conduite simultanée de câbles d'alimentation. Les possibilités de montage sont très variées, notamment à l'aide d'écrous à fente; la taille d'installation 20 peut également être combinée avec tous les profils de construction en aluminium 20/20.

1. Profilé en aluminium anodisé dur
2. Corps principal du chariot en aluminium
3. Réglage personnalisé du jeu
4. Couvercle en plastique solide
5. Éléments de glissement en polymère haute performance iglide® J servent de palier de guidage et garantissent des propriétés de fonctionnement optimales.

Photo du guide linéaire DryLin® Q

Photo du guide linéaire DryLin® Q

Aperçu du produit DryLin® Q :

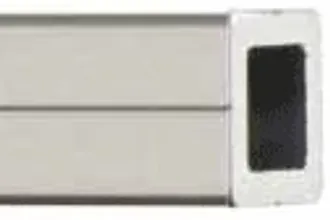

Guides linéaires carrés

drylin® Q Guides linéaires carrés

Tube de section carrée en aluminium anodisé dur

Résistant au couple sans 2ème guidage

Tolère des moments jusqu'à 10 Nm

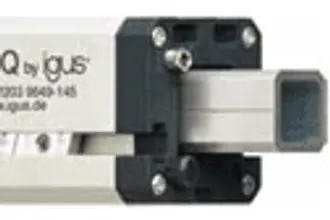

boîtier de roulement, réglable

drylin® Q - boîtier de roulement, réglable

Version chariot pour toutes les solutions sans soutien

Absorption des forces dans toutes les directions

Anti-rotation

Le jeu est réglable manuellement en continu

drylin® Q - boîtier de roulement

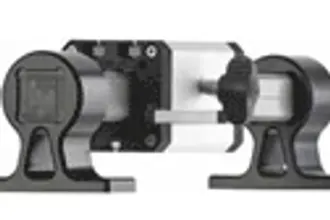

boîtier de roulement, réglable avec pince manuelle

drylin® Q - boîtier de roulement, réglable avec pince manuelle

Version chariot pour toutes les solutions sans soutien

Absorption des forces dans toutes les directions

Anti-rotation

Le jeu est réglable manuellement en continu

Avec pince manuelle

drylin® Q - corps de palier avec serrage manuel

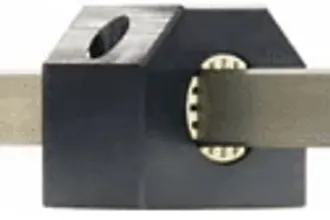

palier de logement Q20

drylin® Q - palier de logement Q20

Boîtier fermé en aluminium anodisé

Version courte ou boîtier tandem

Résistant au couple sans 2ème guidage

drylin® palier Q20

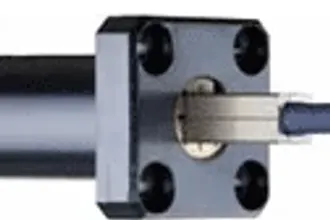

palier à bride

drylin® W - palier à bride

Palier à bride en aluminium anodisé

Bride ronde (version 01), bride carrée (version 02)

Type standard ou boîtier tandem

Résistant au couple sans 2ème guidage

drylin® W - palier à bride

palier de logement Q10

drylin® Q - palier de logement Q10

Palier en polymère solide en iglide® J

Très léger

Tolère des moments jusqu'à 3 Nm

Peu encombrant

drylin® Q - palier de logement Q10

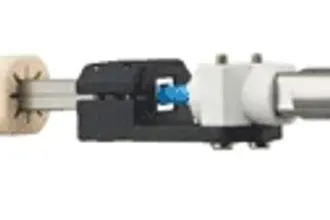

accessoires

drylin® Q - accessoire

Basé sur un guide carré résistant au couple avec des longueurs de bord de 7,5 mm

Chambre creuse pour les conduites d'alimentation (fluides, air comprimé, câbles)

drylin® Q - accessoire

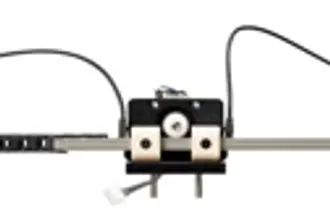

axe de la pince

drylin® Q - axe de préhension

Profilé carré creux denté, revêtu d'une couche dure et protégé contre la corrosion

Déplacement de charges jusqu'à 500 g à des vitesses allant jusqu'à 0,7 m/s

Palier en iglide® J

Entraînement : Moteur pas à pas NEMA11 avec roue dentée

drylin® Q - axe de préhension

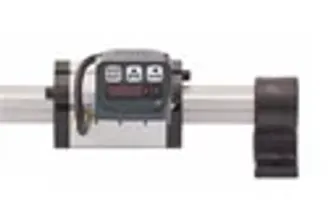

Système de mesure DryLin® Q

drylin® Q avec système de mesure intégré

Bande magnétique protégée

Possibilités de fixation par écrous à fente

Pince à main sur le chariot

Fixation sans soutien

Profil AWMQ-20 longueur max. 1.500 mm

Capteur peu encombrant intégré au chariot

drylin® Q - système de mesure
