DryLin® T - Information sur la charge et sur la conception du système

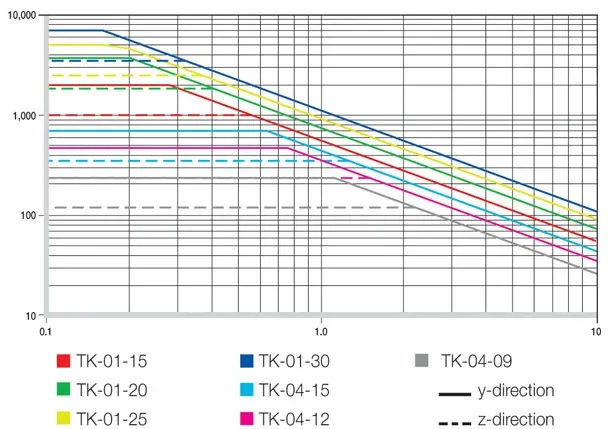

Charge & vitesse capacité

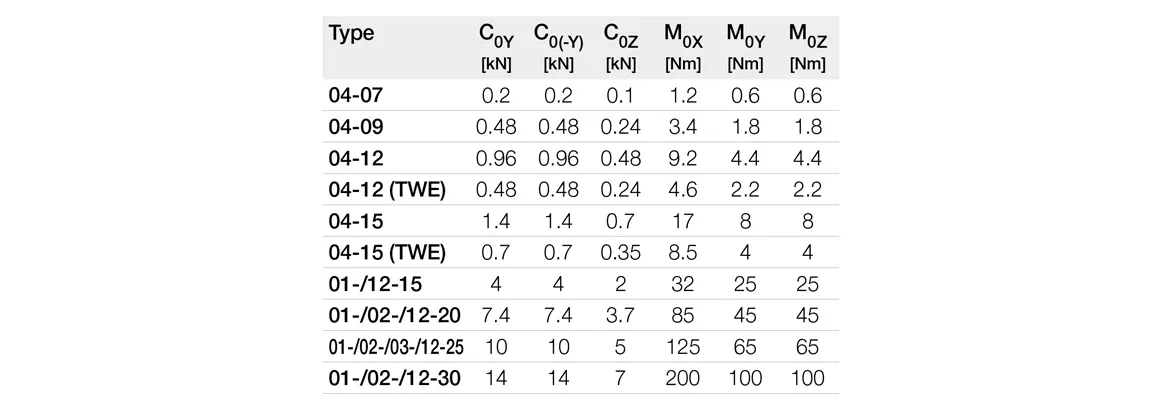

Les systèmes de guidage linéaire DryLin® T peuvent supporter des charges statiques élevées grâce à leur grande surface. La charge maximale dans le sens y est plus élevée que dans le sens z, car la surface d'appui est doublée dans le sens y. Avec un faible taux d'inertie, des accélérations élevées et à court terme, des vitesses extrêmes allant jusqu'à 49 pieds/s sont possibles.

Conception du système

Pour un calcul correct du système de guidage linéaire DryLin® T, il faut déterminer si les forces exercées se situent dans les limites admissibles et si elles ne surchargent pas l'élément de glissement où se produisent les forces les plus élevées.

Le calcul de la force motrice nécessaire et de la vitesse maximale autorisée est important; chaque combinaison de montage nécessite une formule de calcul différente. Les facteurs concernant les chocs et les forces d'accélération ne sont pas pris en compte dans le calcul, c'est pourquoi la charge maximale et la charge admissible doivent être surveillées.
