drylin® axe de courroie dentée tandem

Axe à courroie crantée ZLWT avec deux courroies crantées parallèles pour deux chariots linéaires

Dessin technique de l'axe modulaire tandem drylin®

Grâce à la double courroie, l'axe à courroie crantée tandem ZLWT est idéal si plusieurs chariots linéaires doivent être déplacés rapidement et indépendamment l'un de l'autre. Les moteurs peuvent être montés d'un côté ou des deux côtés. Un entraînement synchrone parallèle est également possible.

Complément à l'axe à courroie crantée taille d'installation 10/20
Axe compact à courroie crantée tandem avec deux courroies crantées en une seule unité
Deux chariots peuvent être commandés de manière synchrone ou séparément
Avec les roulements drylin W pour un remplacement rapide des roulements sur le rail
Peut être livré prêt à être raccordé avec des moteurs électriques igus et un système de commande de moteur drylin D1 dryve

Domaines d'application typiques: automatisation, robotique, cellules d'assemblage, systèmes de peinture

N° de pièce	longueur de course max. [mm]	Transmission [mm/rev]	Profil dentaire	Matériau de la courroie dentée	Tension de la courroie crantée [N]	[kg]	Poids (par 100 mm) [kg]
ZLWT-10160	2000	75	3M	Néoprène avec fibre de verre	200	4.0	0.25	Demande
ZLWT-10200	2000	75	3M	Néoprène avec fibre de verre	200	4.5	0.30	Demande
ZLWT-20200	3000	144	8M	PU avec acier inoxydable	750	11.0	0.50	Demande
ZLWT-20300	4000	144	8M	PU avec acier inoxydable	750	12.5	0.65	Demande

N° de pièce	A	AI	H	E2	E3	E4	C4	f	lt	ha	lz	l	d2 H7
ZLWT-10160	193	150/200/250	40	180	Al-13	90	240	1	74	18.0	18	448	10
ZLWT-10200	233	150/200/250	40	220	Al-13	120	240	1	74	18.0	18	448	10
ZLWT-20200	252	200/250/300/350	63	234	Al-18	120	240	1	98	28.5	27	596	14
ZLWT-20300	352	200/250/300/350	63	334	Al-18	200	240	1	98	28.5	27	596	14

N° de pièce	d3	g3	D	K pour DIN912-M6	à	lt2	lu	V [mm/rev] Standard
ZLWT-10160	38	M4	10	M6	107	59	20	75
ZLWT-10200	38	M4	10	M6	107	59	20	75
ZLWT-20200	60	M5	20	M8	122	78	40	144
ZLWT-20300	60	M5	20	M8	122	78	40	144

Tech up

Axe à courroie crantée avec double courroie crantée basé sur un système de guidage linéaire drylin® W
Commande séparée de deux chariots linéaires ou fonctionnement synchronisé
Préparé pour la connexion de deux moteurs pas à pas NEMA/moteurs CC
Convient comme 7e axe en robotique pour le déplacement de deux robots

Réduction des coûts

Utilisation d'un seul axe linéaire au lieu de deux
La conception large offre une stabilité totale
Réduction de l'effort de construction grâce à la livraison de l'axe linéaire, du moteur et du système de commande du moteur par un seul fournisseur.
Toutes les gaines peuvent être remplacées directement sur le rail sans démontage.
Trousse de remplacement économique comprenant les gaines, les couvercles et l'outil d'assemblage.

Preuve

La durée de vie de drylin® W peut être calculée en ligne
Testé à long terme dans le laboratoire igus
Changement de palier directement sur le rail en moins de 30 secondes
Le système de commande du moteur peut être simulé en ligne

Durabilité

Positionnement de deux chariots linéaires avec un seul axe
Sans lubrification, propre et sans entretien
Le revêtement peut être remplacé, tous les composants métalliques de l'axe linéaire peuvent être réutilisés à vie.

Délai de livraison
5-8 jours

Les axes linéaires Drylin® ZLWT ont été testés et éprouvés.

La construction robuste avec des paliers lisses drylin® W sans lubrification garantit une longue durée de vie et un fonctionnement sans entretien. Le laboratoire d'essai d'igus l'a confirmé.

ZLWT - testé et éprouvé : 400 000 cycles sans entretien

Moteur : moteur à courant continu igus EC et réducteur
Charge : 1 500 N
Course : 1 500 mm
Vitesse : 0,3m/s
Spécification client : 400 000 cycles
Fin de l'essai : 412 654 cycles
Objectif atteint : OUI

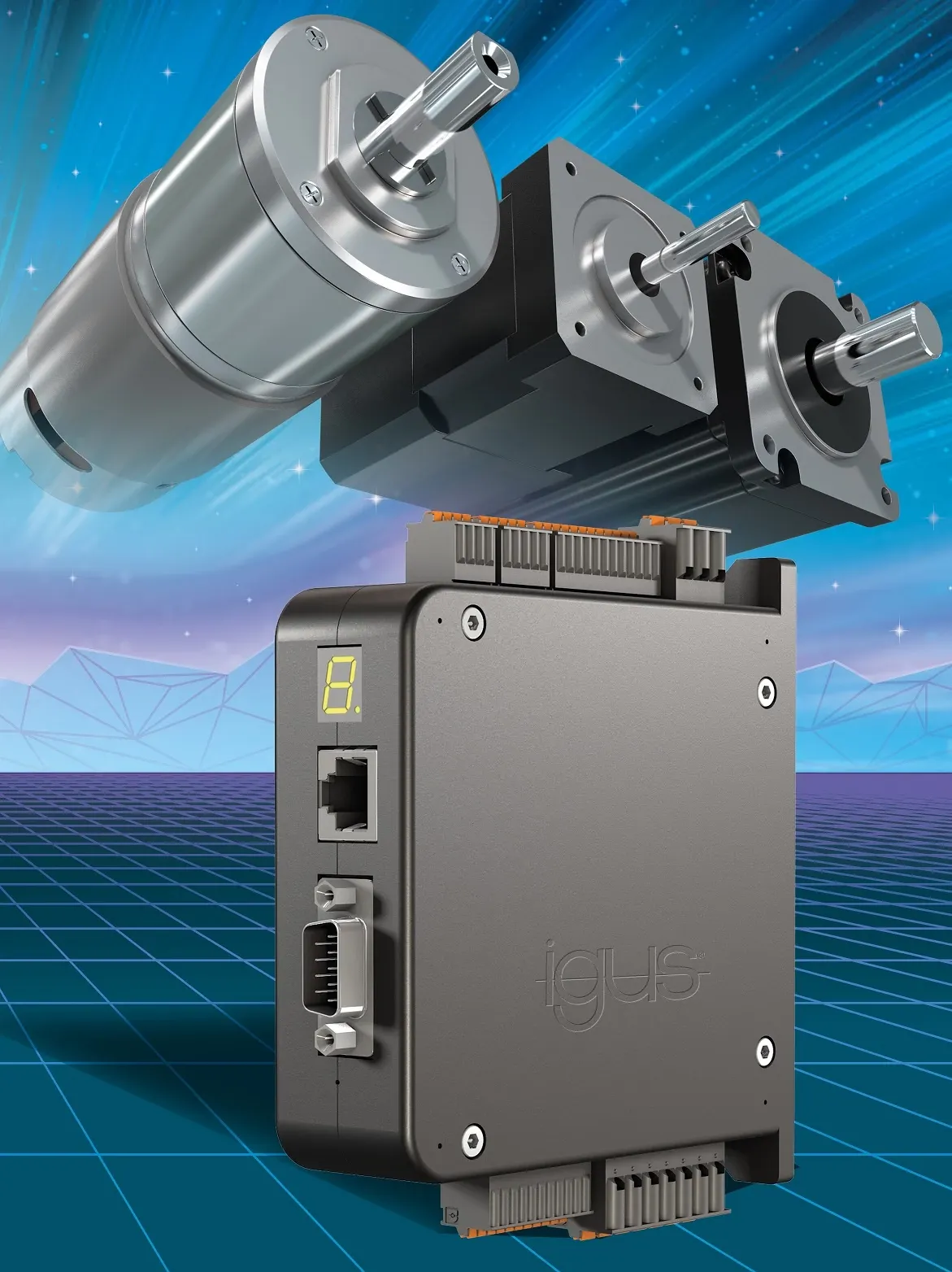

Moteurs pas à pas et moteurs à courant continu NEMA

Systèmes d'entraînement électrique

Moteurs pas à pas NEMA et moteurs à courant continu adaptés

Qu'il s'agisse de moteurs à courant continu ou de moteurs pas à pas NEMA : grâce à son vaste magasin de moteurs, igus offre la possibilité d'équiper les systèmes d'axes linéaires avec les solutions de moteurs appropriées. Des systèmes de positionnement complets peuvent être configurés en combinaison avec des axes linéaires drylin, qui peuvent être commandés entièrement prêts pour l'installation et le raccordement. Les moteurs puissants permettent de résoudre les problèmes les plus divers dans le domaine de la technique d'entraînement électrique. Pour la commande des moteurs, igus propose les systèmes de commande de moteurs performants D1 dryve et D3 dryve.

Remplacement des doublures en 30 secondes

Changement des matériaux des paliers lisses pour les axes linéaires d'igus

Remplacement rapide - intelligent et économe en temps

Avec le bloc à oreiller innovant WJ200UMA-01-AL de la gamme de produits drylin® W, il est possible de remplacer encore plus facilement la chemise de palier lisse sans devoir procéder à des travaux de démontage compliqués.
L'outil fourni permet de remplacer la chemise de palier lisse en quelques secondes. Cela permet de gagner un temps précieux et d'économiser des coûts!

Pour le bloc à colonnes WJ200UMA

Notre équipe prendra contact avec vous par téléphone. Demandez simplement un rendez-vous et nos spécialistes se feront un plaisir de vous conseiller en détail.

Accéder au formulaire de contact

Télécharger toutes les nouvelles de drylin

Pouren savoir plus sur les autres innovations d'igus® et demander notre magazine d'information 2020.

Accéder aux téléchargements PDF

Grâce au Concepteur for Drive Technology, vous pouvez désormais configurer votre système d'entraînement à courroie crantée en ligne en quelques étapes seulement.
