Le porte-câble effectue un mouvement circulaire précis

Les chaînes électroniques prêtes à l'emploi pré-assemblées permettent des économies à trois chiffres

Ce système de mesure et de contrôle de l'extrusion de films soufflés utilise des chaînes d'énergie pré-assemblées et prêtes à l'emploi. Le système garantit que la largeur et l'épaisseur des films produits sont uniformes au micromètre près, ce qui peut être utilisé comme emballage dans l'industrie alimentaire, par exemple. Avant l'utilisation des chaînes électroniques de la famille E2/mini, tous les composants nécessaires au système d'alimentation en énergie étaient assemblés en interne. La solution des chaînes prêtes à l'emploi a permis d'économiser du temps, du poids et des coûts.

Profil

Ce qu'il fallait : Chaînes d'énergie E2-mini en tant que systèmes de chaînes d'énergie pré-assemblées avec câbles de commande et de données chainflex.
Exigences : L'appareil de mesure et les chaînes d'énergie doivent être utilisés 24 heures sur 24, 360 jours par an. À cela s'ajoutent la chaleur, l'air huileux et sale. Comme les mesures ont lieu dans la plage μ, le système d'alimentation en énergie doit également fonctionner sans problème.
Industrie : Machines pour matières plastiques, extrudeuses
Succès pour le client : Les chaînes readychain ont permis de réaliser des économies à trois chiffres. Les câbles chainflex fiables des chaînes électroniques ont remplacé avec succès les câbles précédents, qui se sont rapidement rompus sous des charges de traction continues.

Contacter un expert

Problème

Qu'il s'agisse de films d'emballage pour les médicaments ou l'industrie alimentaire, de matériaux isolants pour l'agriculture ou la construction, de sacs à déchets pour le ménage ou le bureau, de chemises transparentes : la gamme de films est immense.
Et lorsqu'une ligne automatisée de production de films soufflés est mise en service dans le monde entier, il est fort probable qu'elle soit équipée d'appareils de mesure de la largeur et de l'épaisseur de Kündig. Depuis plus de 40 ans, Kündig Control Systems développe de nouvelles solutions pour mesurer les films.
Les appareils, qui affichent immédiatement les données de mesure, constituent la base d'une production sans erreur de films soufflés. Cela permet d'augmenter la qualité des films et de réduire les rejets.
Les utilisateurs disposent d'une large gamme de systèmes polyvalents de mesure de la largeur et de l'épaisseur. Des dispositifs supplémentaires rendent les données mesurées visibles ou les préparent pour d'autres évaluations telles que des corrections du processus de fabrication.
Les exigences relatives au système de mesure et au système d'alimentation en énergie sont très élevées dans le cas de l'extrusion de films soufflés. L'ensemble du processus ne peut pas être simplement arrêté ou stoppé. En règle générale, les appareils sont utilisés 24 heures sur 24, 360 jours par an. En outre, il y a de la chaleur, de l'air huileux et sale. Le système d'alimentation en énergie n'est utilisé que pour la mesure de l'épaisseur. Avec ce système capacitif, les mesures sont effectuées dans la plage μ.

En savoir plus sur E2 mini

Solution

Bien que chaque chaîne ait été assemblée en interne à l'origine, le spécialiste s'appuie depuis de nombreuses années sur nos systèmes d'alimentation en énergie pré-assemblés et prêts à l'emploi. Les chaînes sont livrées directement avec les câbles insérés, toutes les connexions, étiquetées et avec des saillies définies selon les spécifications du client. Il en résulte des économies à trois chiffres pour le client.

La chaîne elle-même est le système de chaîne d'énergie E2 mini. La chaîne compacte peut être facilement ouverte, tous les câbles sont insérés et non tirés. Cela permet de gagner du temps et de réduire les coûts. Les chaînes sont utilisées dans des longueurs de 5,25 m dans une version tournée à 90° et couchée sur le côté, ou de 3,80 m dans la version horizontale. La chaîne d'énergie sur le côté est encastrée dans une couronne d'orientation en aluminium et tourne très lentement autour de la feuille. À 180°, la chaîne d'énergie atteint le point d'inflexion.

Un câble de données et un câble de commande de notre gamme de câbles chainflex utilisés dans les chaînes d'énergie complètent la solution globale. Malgré la lenteur du mouvement, les câbles sont sollicités par les changements de longueur constants résultant du mouvement en S et par les charges de traction qui varient en permanence. Les câbles d'un autre fabricant utilisés à l'origine présentaient le problème permanent des tire-bouchons et tombaient en panne. Depuis que les câbles pour les chaînes d'énergie ont également été achetés chez nous, il n'y a plus de problèmes, selon le fabricant.

En savoir plus sur Readychain

Au tout début, nous avons équipé les systèmes d'alimentation en énergie avec des câbles d'un autre fabricant, mais nous étions constamment confrontés à des problèmes de tire-bouchons et, par conséquent, à des défaillances du système. Depuis que nous utilisons les câbles igus compatibles avec la chaîne, il n'y a plus de problèmes.

Peter Bünter

Responsable des achats et de la production chez Kündig Control Systems

Chaque dixième maillon de la chaîne est tourné de 180°, retravaillé et arrimé au maillon standard.

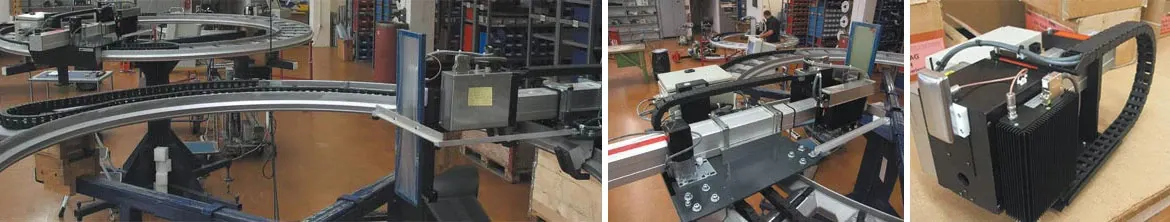

Système de mesure et de contrôle avec systèmes d'alimentation en énergie pré-assemblés. Malgré la faible vitesse, les lignes sont sollicitées par les changements constants de la circulation des trains.
