Porte-câbles pré-assemblés utilisés dans les machines de placement

Testé en laboratoire : des câbles pour 400 millions de coups dans une machine pick-and-place pour

l'assemblage de circuits imprimés Les systèmes de porte-câbles coordonnés et pré-assemblés font déjà partie de la norme dans de nombreuses machines aujourd'hui et augmentent ainsi considérablement la sécurité fonctionnelle de processus entiers. C'est également le cas chez Assembléon, un fabricant de machines « pick-and-place ». Pour une nouvelle série de machines, il fallait trouver des câbles conçus pour au moins 400 millions de courses pour les nombreux mouvements de course extrêmement rapides. Grâce aux câbles chainflex, qui ont été spécialement développés pour l'assemblage de semi-conducteurs dans le plus grand laboratoire de câbles mobiles au monde, le client bénéficie aujourd'hui d'une usure minimale et d'une fiabilité maximale.

Histoire de l'application du client :

Quelles étaient les exigences? Avec de nombreux mouvements extrêmement rapides dans la machine pick-and-place, les câbles doivent gérer au moins 400 millions de coups.
Quels produits ont été utilisés? les porte-câbles pré-assemblés readychain, les câbles chainflex
Quel est l'avantage pour le client? Avec les porte-câbles pré-assemblés, Assembléon gagne du temps lors de l'assemblage et dispose de câbles parfaitement adaptés à la chaîne électronique pour réduire l'abrasion. Les câbles chainflex ont été testés spécialement pour les machines de placement dans le plus grand laboratoire d'essai pour les câbles mobiles.

Problème :

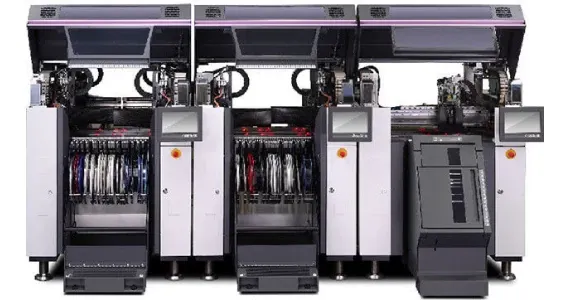

La société Assembléon Netherlands BV a développé une nouvelle génération de machines de placement entièrement automatiques de la série iFlex T4, T2 et H1 avec système de vision. Elles peuvent être utilisées pour les petites et grandes séries. L'assemblage SMD se fait par robot sur un ou deux côtés en qualité de série pour des composants à partir d'une taille de 0402. La manipulation des pièces est comprise entre 51 000 (T4) et 12 000 (H1) par heure. L'accélération et la vitesse sont de 35 m/s2 (axe y) et 20 m/s2 (axe x) d'une part, et de 2 m/s et 1,5 m/s d'autre part.

En bref, les mouvements sont nombreux et extrêmement rapides dans la machine de prise et de dépose. D'une part, un niveau élevé de précision de placement est important, d'autre part, le flux du processus doit être correct à tout moment. Le gaspillage et les temps d'arrêt doivent être évités. Tous les composants doivent être parfaitement adaptés les uns aux autres pour une longue durée de vie, y compris les câbles et leur acheminement. Les innombrables câbles de moteur, de système de mesure, de données et de caméra des machines de placement sont souvent considérés comme le maillon faible du processus. Pour qu'ils puissent résister à la durée de vie requise de 400 millions de cycles, soit sept ans de fonctionnement continu, il faut des fabricants qui maîtrisent les systèmes, en particulier dans ce secteur.

Solution :

Assembléon se procure les chaînes porte-câbles et les câbles auprès de nous sous la forme de systèmes d'alimentation en énergie prêts à l'emploi réassemblés. Cela permet non seulement de gagner du temps lors de l'assemblage. Le matériau de la gaine des câbles est également parfaitement adapté au matériau de glissement de la chaîne afin d'éviter l'abrasion. Des matériaux spécialement conçus pour les conducteurs et les blindages répondent également aux exigences électriques afin de garantir la durabilité, la stabilité, la fiabilité fonctionnelle et la durée de vie. L'ensemble du système est livré prêt à être installé, y compris la décharge de traction, les bouchons et les fixations de machine en acier inoxydable et en carbone.

Outre la documentation détaillée de la production, les nombreux essais d'assurance qualité effectués dans le plus grand laboratoire d'essai de câbles mobiles au monde, à Cologne, en sont également responsables. Les exigences des machines de pose et de dépose étant très élevées, deux systèmes d'essai ont été spécialement mis en place, qui simulent exclusivement les exigences particulières des machines de pose et de dépose (pour en savoir davantage sur les processus d'essai dans notre laboratoire, voir ci-dessous).

Toute la gamme de câbles chainflex disponibles est utilisée dans les machines d'assemblage. Il s'agit de câbles de moteur, de rétroaction de servomoteur, de données et de caméra. Il y a au moins douze pièces, toutes spécialement fabriquées pour l'entreprise néerlandaise. La structure des torons est adaptée aux rayons de courbure, le matériau du conducteur est un développement interne spécial et la norme UL a également été respectée.
