E-Z triflex R exemples d'application & vidéos de montage

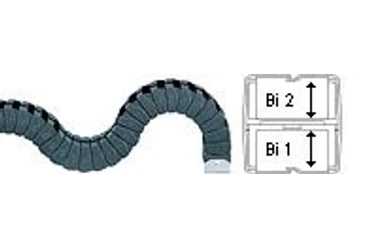

La série triflex® a été développée pour guider les câbles de façon sécuritaire lors d'un mouvement en 3D. Dans ce cas, la flexibilité d'un tuyau est combinée à la stabilité d'un porte-câbles e-chain® avec un rayon fixe et défini. Avec E-Z triflex®, l'installation de câbles et de tubes est un jeu d'enfant. Les câbles peuvent être insérés dans l'e-chain® par le haut ou par le bas à travers les languettes flexibles. Cette conception modulaire unique permet des mouvements très complexes. Par exemple : Combinaison de maillons de chaîne se déplaçant sur un, deux ou trois axes dans une chaîne électronique®.
Shop E-Z triflex® R

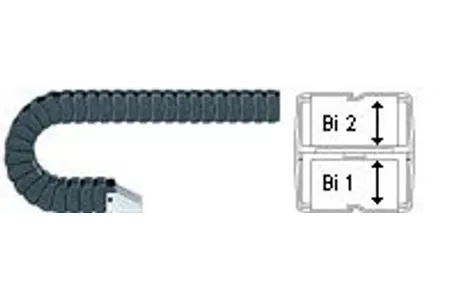

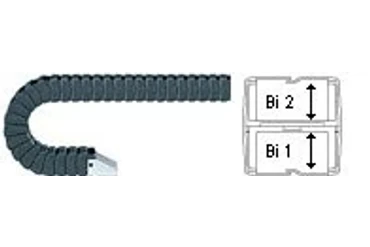

Une ou deux directions en mouvement
E332-25
Hauteur intérieure hi : 25 mm
Largeur intérieure Bi : 25 mm
Rayon de courbure R : 48 - 200 mm
Pas : 14,5 mm
E332-32
Hauteur intérieure hi : 32 mm
Largeur intérieure Bi : 32 mm
Rayon de courbure R : 75 - 250 mm
Pas : 25 mm
E332-50
Hauteur intérieure hi : 50 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 100 - 250 mm
Pas : 30 mm
E332-75
Hauteur intérieure hi : 75 mm
Largeur intérieure Bi : 75 mm
Rayon de courbure R : 140 - 300 mm
Pas : 36 mm

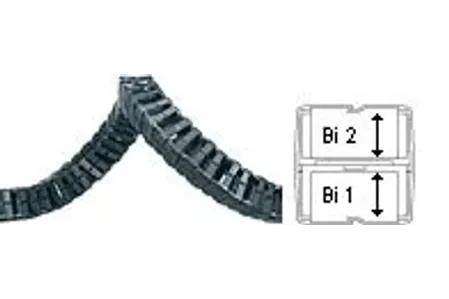

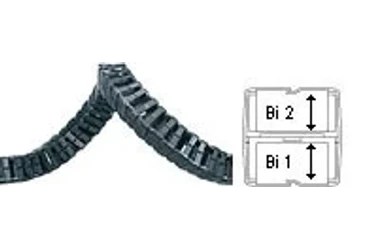

Trois directions en mouvement
E332-25
Hauteur intérieure hi : 25 mm
Largeur intérieure Bi : 25 mm
Rayon de courbure R : 48 - 200 mm
Pas : 14,5 mm
E332-32
Hauteur intérieure hi : 32 mm
Largeur intérieure Bi : 32 mm
Rayon de courbure R : 75 - 250 mm
Pas : 25 mm
E333-50
Hauteur intérieure hi : 50 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 100 - 250 mm
Pas : 30 mm
E333-75
Hauteur intérieure hi : 75 mm
Largeur intérieure Bi : 75 mm
Rayon de courbure R : 140 - 300 mm
Pas : 36 mm
Ce système d'articulation modulaire est particulièrement adapté pour
- les mouvements à trois axes des machines
- Pour les applications robotiques simples
- Installation rapide des câbles grâce au système "easy"
- Remplissage simple des deux côtés
- Lorsque des formes rectangulaires sont requises
- Combinaison de différents rayons de courbure et directions de déplacement
- Possibilité de raccourcir ou d'allonger le câble à "n'importe quel endroit"
- Soutiens de montage KMA avec décharge de traction intégrée
Secteurs industriels et applications typiques
- Machines-outils
- Robotique
- Équipement de manutention
- Système de manutention
- Industrie du plastique
- Machines de construction
- Fabrication de véhicules
- Construction mécanique générale
- Matériel médical
- Matériel médical
- Mobilier de bureau
Exemples d'applications
Applications dans divers secteurs industriels et dans le laboratoire d'essai igus®.
triflex® applicationsContacter un expert
Que vous soyez intéressé par des solutions complètes, entièrement assemblées, ou que vous cherchiez à construire votre propre projet personnalisable, laissez-nous vous aider à trouver une solution basée sur votre application et vos exigences particulières. Communiquez avec nous au moyen du formulaire ci-dessous ou appelez-nous au (800) 521-2747 pour discuter de votre projet dès aujourd'hui!
