Porte-câbles hybride e-chain® en plastique et en acier

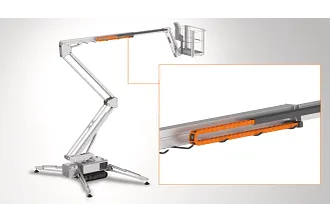

La chaîne d'énergie hybride YE est le meilleur mélange de plastique léger et d'acier robuste qui permet de franchir aisément les chemins en porte-à-faux. Le système YE a été développé à partir des exigences des machines de construction et des plateformes de levage. Il s'agissait d'obtenir la longueur en porte-à-faux la plus élevée possible avec des dimensions compactes et le poids le plus faible possible.

Cependant, les chaînes d'énergie en acier pur présentent les inconvénients d'un effort de montage et d'un poids élevés. Le système YE combine la résistance supérieure des éléments en acier avec le faible poids et la flexibilité des composants en plastique. En outre, il n'utilise pas de vis, de rivets ou de boulons susceptibles de se détacher sous l'effet des vibrations.

Image :Longueur non soutenue FLG à un poids de remplissage de 5kg/m

Parcours d'essai : longueur non soutenue avec parcours supérieur droit avec un poids de remplissage de 5kg/m

igus® a comparé les séries YE(HD) et E4.1 dans le laboratoire d'essai. Les deux séries ont été évaluées en fonction de leur longueur non supportée, avec une partie supérieure droite et un poids de remplissage de 5 kg/m.

Résultat : Avec un poids de remplissage de 5 kg/m, la série YEHD.112 peut parcourir jusqu'à 7,6 m sans soutien et la série E4.112 seulement 4,5 m. La série YE.56 peut parcourir jusqu'à 7,6 m sans soutien et la série E4.112 seulement 4,5 m sans soutien. L'YE.56 peut se déplacer jusqu'à 5,5 m sans soutien et l'E4.56 seulement 3,4 m. Enfin, l'YE.42 peut parcourir jusqu'à 4,6 m sans soutien et l'E4.42 seulement 2,4 m.

Chaînes d'énergie en acier standard

Problèmes fréquemment observés avec les systèmes d'approvisionnement en énergie en acier pur :

• Plus lourds et plus chers qu'une chaîne d'énergie en plastique + acier®
• La corrosion des joints acier-acier entrave le bon fonctionnement de la chaîne porte-câbles.
• La déformation des barres transversales ou des maillons latéraux en acier entraîne le grippage ou la torsion de la chaîne porte-câbles.
• Les arêtes vives de l'acier peuvent endommager les câbles et les tuyaux.
• Les vis, les rivets, les boulons et les colliers en C font perdre du temps à l'assemblage et à l'entretien.
• Les fixations peuvent se desserrer sous l'effet des vibrations

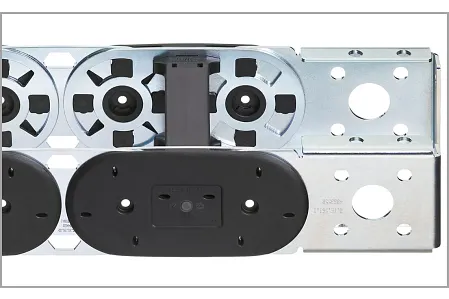

igus® YE.1 chaînes énergétiques hybrides plastique-acier

Économiser du poids et de l'argent :

• 50% plus légère qu'une chaîne porte-câbles en acier
• Les joints plastique-métal résistants à la corrosion empêchent le grippage des maillons de la chaîne e®
• Les barres transversales et la séparation intérieure en plastique ne se déforment pas de façon permanente et peuvent être remplacées individuellement.
• Les surfaces lisses en plastique offrent une surface sans abrasion pour les câbles et les tuyaux.
• Le démontage et l'entretien de l'e-chain® s'effectuent avec un simple tournevis igus.
• Pas de vis, de rivets, de boulons ou de clips en C pour relier la chaîne électronique.®
