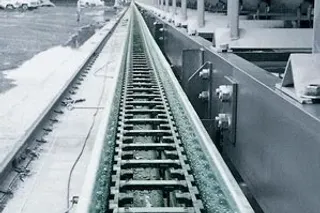

Bande transporteuse dans une carrière. Application de glissement avec une distance de déplacement de 587 pieds, une vitesse de déplacement de 220 pieds/min, un poids de remplissage de 5,4 livres/pied.
Si le brin supérieur de la chaîne porte-câbles repose sur le brin inférieur, il s'agit d'une application de glissement.

Longue course "à partir de l'enrouleur." Jusqu'à 328 pieds de course, pré-assemblés et prêts à être installés.
Nous recommandons à igus® de calculer chaque application de vol à voile pour vous. Nous vous proposerons toujours la solution la plus économique et tiendrons compte des exigences techniques et de la sécurité d'utilisation.

Nos calculs et nos analyses se basent sur les résultats d'essais pratiques en cours dans notre centre technique, ainsi que sur l'expérience des transporteurs de câbles que nous avons acquise au cours de plus de trois décennies. Nos essais portent principalement sur les forces de poussée et de traction, les valeurs de frottement et l'usure dans des conditions et à des vitesses très variables. Nous tenons également compte de facteurs tels que la saleté, les intempéries ou les chocs et les bosses. Outre nos porte-câbles, nous testons tous les composants de nos systèmes, y compris les câbles, les tuyaux, les décharges de traction, les goulottes de guidage et d'autres accessoires.

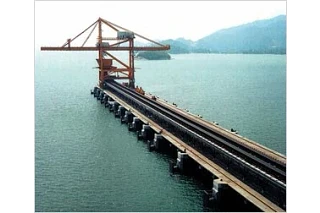

75% de forces de poussée et de traction en moins grâce à des liaisons de rouleaux spéciales. Des trajets de plus de 2 600 pieds sont possibles. Actuellement, la plus grande longueur de déplacement est celle d'une grue Ship-to-Shore en Malaisie : 1,448 ft avec la chaîne Rol energy 5050R
Les systèmes de chaînes d'énergie sur mesure - avec câbles, connecteurs et décharges de traction - sont livrés sur la bobine et enroulés dans des goulottes de guidage préassemblées. De cette manière, il est possible de gagner 50 % de temps.
Notre système AUTO-GLIDE consiste en des chaînes d'énergie autoguidées pour des trajets allant jusqu'à 164 pieds de longueur (vitesse de 4,92 pieds/s) grâce à des éléments de glissement spéciaux sur les barres transversales. Généralement indispensable, une goulotte de guidage n'est pas nécessaire avec ce type de chaîne d'énergie.
Le système Micro flizz® offre la possibilité de guider de façon sécuritaire l'énergie, les données et les médias dans une petite chaîne d'énergie avec une accélération élevée sur de longs trajets. Les composants sont protégés contre la saleté et les intempéries et ne nécessitent aucun entretien.

Exemple de porte-câbles à hauteur de montage réduite

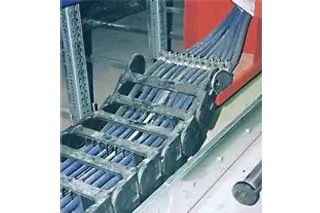

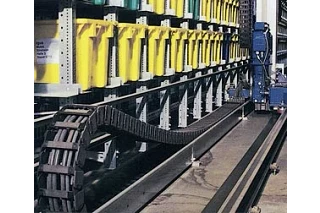

Pour les longs trajets, le brin supérieur de la chaîne d'énergie repose sur le brin inférieur. Le brin supérieur glisse en partie sur le brin inférieur et en partie à la même hauteur sur une barre de glissement (voir image ci-dessous). Pour le guidage latéral, une goulotte de guidage est nécessaire. Si le soutien de montage fixe et l'extrémité fixe des câbles et des tuyaux peuvent être placés au centre, la longueur de la chaîne est calculée comme suit : En fonction des données techniques et de la chaîne d'énergie choisie, le point de montage de l'extrémité mobile de la chaîne d'énergie doit être abaissé sur certaines unités.
Avec notre analyse de système pour les longs trajets, nous fournissons des détails exacts pour votre application particulière.
soutiens de montage pivotants

Fonctionnement d'un système de chaîne d'énergie pour les applications de glisse (schématiquement) : l'extrémité fixe de la chaîne d'énergie est située au centre de la distance à parcourir.

Solution avec deux systèmes de chaîne d'énergie inversés. L'ensemble du trajet est ainsi organisé.
Application dans les espaces encombrés et les charges élevées.
S = Longueur du trajet
R = Rayon de courbure
HRi= Hauteur intérieure
de l'auge HF= Hauteur libre nécessaire
K2= Supplément supplémentaire si l'emplacement du soutien de montage est fixé plus bas
K = π * R + "safety" Complément pour le rayon de courbure (K est tiré des tableaux de données de la série igus® )
D2= Surlongueur pour les longs trajets glissant

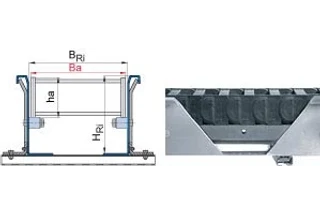

L'auge de guidage est un élément important dans les applications à long trajet. Des dessins similaires peuvent être trouvés sur cette page. En général, la hauteur de l'auge doit être au moins deux fois supérieure à la hauteur du maillon de la chaîne d'énergie. Les côtés doivent présenter une ouverture chanfreinée. La largeur intérieure de l'auge est la même que la largeur extérieure de la chaîne d'énergie, plus 0,2 pouce(****BRi=****Ba + ≈5).Le long du côté de l'auge, là où le brin supérieur ne peut pas glisser sur le brin inférieur, des barres de glissement doivent être installées. Nous recommandons l'utilisation de barres de glissement en polymère d'igus®. Elles sont adaptées de manière optimale au matériau de la chaîne d'énergie et atteignent les valeurs les plus basses en matière de frottement, de bruit et d'usure. Des goulottes de guidage avec ou sans patins sont disponibles pour presque toutes les chaînes énergétiques igus®.

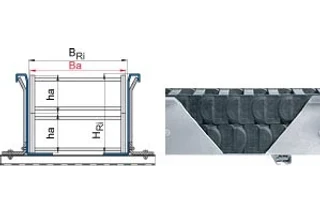

Ba = largeur extérieure de la
chaîne d'énergie ha = hauteur extérieure de la chaîne d'énergie
HRi = Hauteur
de l'auge intérieure BRi =Largeur de l'auge intérieure
HRi ≥ 2 * ha****BRi ≥ Ba + ≈ 0,2 pouces
Si le point fixe se trouve au centre de la course, utilisez la moitié de l'auge de guidage avec les barres de glissement et l'autre moitié de l'auge de guidage sans les barres de glissement.

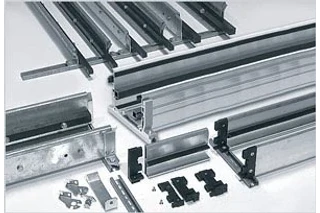

Les goulottes de guidage permettent aux chaînes porte-câbles igus® de fonctionner en douceur et avec peu de frottement dans les applications à long parcours. Différents systèmes de goulottes de guidage sont disponibles.
Source : igus® laboratory
| igumid G | igus® barre en polymère igulen | Tôle d'acier de glissement | Aluminium anodisé | Acier inoxydable |
|---|---|---|---|---|
| Valeur de frottement dynamique | 0.19 | 0.45 | 0.54 | 0.48 |

Les chaînes d'énergie peuvent atteindre des vitesses allant jusqu'à 16,4 pieds/s en fonctionnement continu et c'est ce qu'elles font dans les applications existantes. Dans des cas particuliers, des vitesses encore plus élevées sont possibles. Par exemple, les chaînes d'énergie E4/00 et E4/4 atteignent des vitesses de 72 pieds/s et des accélérations de 2 572 pieds/s² dans les unités d'essai de collision. Dans ce cas, seuls quelques milliers de cycles par an sont nécessaires. L'accélération joue un rôle important dans le calcul. Il faut faire la différence entre une accélération opérationnelle normale et une accélération soudaine, par exemple lors d'un arrêt inattendu. Même dans ces situations, les chaînes d'énergie igus® se révèlent très résistantes.
Nous proposons des calculs de durée de vie pour votre application, sur la base de notre vaste expérience des applications de vol à voile. En tant que concepteurs de paliers lisses en polymère, nous possédons de vastes connaissances sur le comportement des matériaux que nous appliquons également au développement de nos chaînes d'énergie. Des unités avec des courses de plus de 650 pieds ont fonctionné pendant 8 ans avec un minimum d'entretien. Les unités avec des courses allant jusqu'à 197 pieds sont en service depuis 12 ans avec pratiquement aucun entretien. Veuillez consulter igus® pour obtenir des références et des calculs pour votre projet. L'absence d'entretien des EChainSystems®® sur de longues périodes et dans des conditions d'utilisation exigeantes est souvent le facteur décisif dans le choix d'igus®. Notre garantie système (en fonction de l'application) apporte une tranquillité d'esprit supplémentaire.

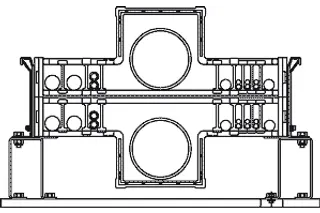

Les chaînes d'énergie emboîtées peuvent être utilisées dans des applications de glissement. Ce type d'installation est le plus souvent utilisé lorsqu'il y a une restriction de largeur. Des goulottes de guidage avec des hauteurs de paroi spéciales sont nécessaires. Les chaînes d'énergie fonctionnant côte à côte, ou dans une conception multibande "" peuvent également être utilisées dans des applications de glissement. Les poids de remplissage plus élevés nécessitent souvent des goulottes de guidage spéciales qui peuvent être livrées soit en stock, soit dans un délai très court. Les poids de remplissage plus élevés sont souvent la raison de cette solution. Nous avons également développé des pièces standard pour des solutions non conventionnelles impliquant des tuyaux de grande taille dans les applications de vol à voile. Nous avons développé des pièces standard à cet effet, que nous serons heureux de vous proposer sur demande.

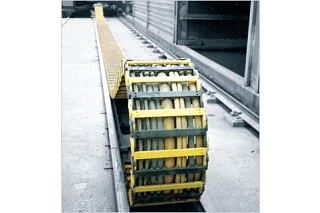

Les chaînes d'énergie igus® sont utilisées dans l'eau, dans la poussière, sous les tropiques, dans les zones à risque d'explosion (chaînes d'énergie avec des caractéristiques de conception spéciales) et dans bien d'autres conditions. Vous trouverez plus de détails dans la section Environnement technique de ce chapitre. Les goulottes de guidage peuvent être fournies dans des matériaux non corrosifs.
Des essais complets signifient que nous connaissons nos produits sur le bout des doigts. Les facteurs importants de ces essais sont les suivants

Grands éléments de tuyau
Si nous ne pouvons pas calculer votre application sur la base de ces facteurs, nous effectuerons un essai pratique pour vous dans notre laboratoire. Veuillez consulter igus®.
| Voyage max | 1 312 pieds (2 625 pieds) |
|---|---|
| Vitesse de déplacement max | 16.4 ft/s |
| Accélération du déplacement max | selon le calcul, peut être de 164 ft/s² et plus |
| Poids de remplissage maximum | selon le calcul, peut être de 47 lbs/ft et plus |
