Le porte-câbles E4/Light est léger & Rentable

Le système E4/light se caractérise par des liaisons latérales plus petites et des barres transversales plus fines que les porte-câbles E4 standard. Il est rentable, léger et offre toujours un grand espace intérieur pour plusieurs câbles et pour plusieurs tuyaux. Le système E4 Light est particulièrement adapté aux applications sans soutien et à faible course, ainsi qu'aux déplacements verticaux en suspension ou en position debout.

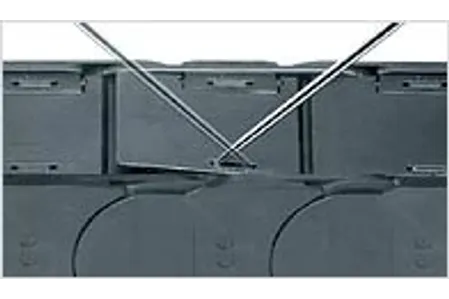

E4/lumière

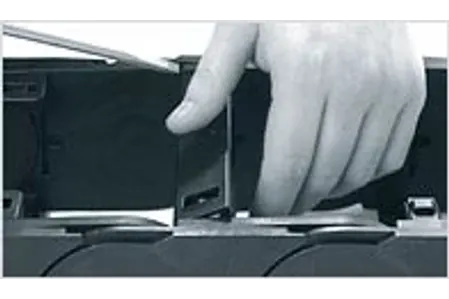

e4/light
E4/lumière

Magasin E4/Light :

Avec barres transversales à chaque maillon, ouverture par encliquetage des deux côtés - Pour les applications particulièrement exigeantes

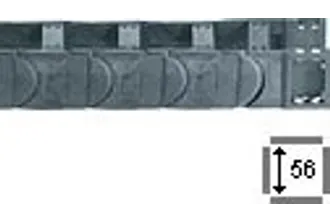

Série 14040

porte-câbles non supportés

Hauteur intérieure hi : 2,2 (56 mm)
Largeurs intérieures Bi : 1,97 - 23,62 (50 - 600 mm)
Rayons de courbure R : 5,31 - 19,68 (135 - 500 mm)
Pas : 3,58 (91 mm)

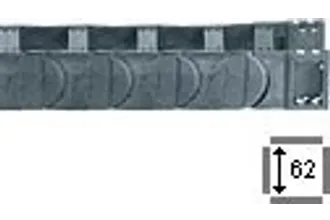

Série 14240

porte-câbles vertical

Hauteur intérieure hi : 2,44 (62 mm)
Largeurs intérieures Bi : 1,97 - 15,75 (50 - 400 mm)
Rayons de courbure R : 5,31 - 19,68 (135 - 500 mm)
Pas : 3,58 (91 mm)

Série 14550

Série 14550

Hauteur intérieure hi : 70 mm
Largeurs intérieures Bi : 50 - 600 mm
Rayon de courbure R : 150 - 600 mm
Pas : 91 mm

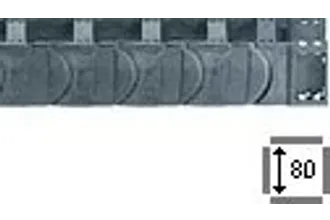

Série 15050

porte-câbles série 15050

Hauteur intérieure hi : 3,15 (80 mm)
Largeurs intérieures Bi : 1,97 - 23,62 (50 - 600 mm)
Rayons de courbure R : 5,91 - 19,68 (150 - 500 mm)
Pas : 3,58 (91 mm)

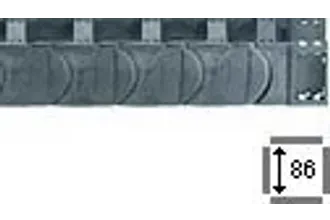

Série 15250

Série 15250

Hauteur intérieure hi : 86 mm
Largeurs intérieures Bi : 50 - 600 mm
Rayon de courbure R : 150 - 500 mm
Pas : 91 mm

Série 1640

porte-câbles série 1640

Hauteur intérieure hi : 4,41 (112 mm)
Largeurs intérieures Bi : 4,92 - 23,62 (125 - 600 mm)
Rayons de courbure R : 7,87 - 23,62 (200 - 600 mm)
Pas : 5,63 (143 mm)

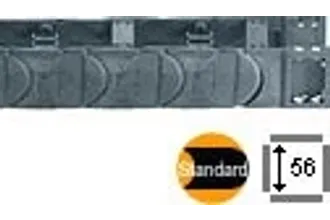

Série 14140

porte-câbles série 14140

Hauteur intérieure hi : 2,2 (56 mm)
Largeurs intérieures Bi : 1,97 - 23,62 (50 - 600 mm)
Rayons de courbure R : 5,31 - 19,68 (135 - 500 mm)
Pas : 3,58 (91 mm)

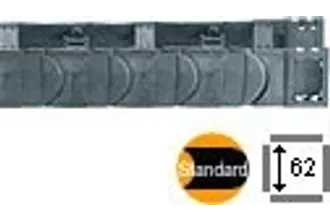

Série 14340

porte-câbles igus

Hauteur intérieure hi : 2,44 (62 mm)
Largeurs intérieures Bi : 1,97 - 15,75 (50 - 400 mm)
Rayons de courbure R : 5,31 - 19,68 (135 - 500 mm)
Pas : 3,58 (91 mm)

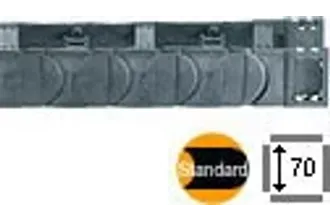

Série 14650

Série 14650

Hauteur intérieure hi : 70 mm
Largeurs intérieures Bi : 50 - 600 mm
Rayon de courbure R : 150 - 600 mm
Pas : 91 mm

Série 15150

porte-câbles igus

Hauteur intérieure hi : 3,15 (80 mm)
Largeurs intérieures Bi : 1,97 - 23,62 (50 - 600 mm)
Rayons de courbure R : 5,91 - 19,68 (150 - 500 mm)
Pas : 3,58 (91 mm)

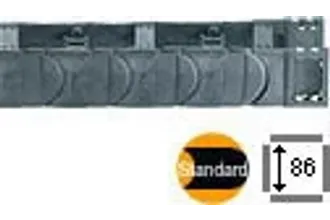

Série 15350

Série 15350

Hauteur intérieure hi : 86 mm
Largeurs intérieures Bi : 50 - 400 mm
Rayon de courbure R : 150 - 600 mm
Pas : 91 mm

Série R18840

porte-câble

Hauteur intérieure hi : 2,2 (56 mm)
Largeurs intérieures Bi : 2,95 - 18,19 (75 - 462 mm)
Rayons de courbure R : 5,91 - 19,68 (150 - 500 mm)
Pas : 3,58 (91 mm)

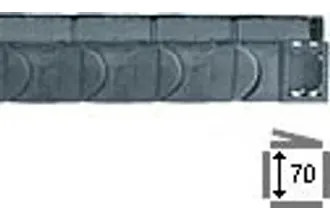

Série R19050

Série R19050

Hauteur intérieure hi : 70 mm
Largeurs intérieures Bi : 50 - 600 mm
Rayons de courbure R : 200 - 600 mm
Pas : 91 mm

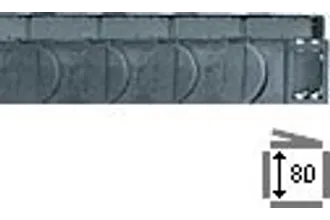

Série R19850

porte-câbles robuste

Hauteur intérieure hi : 3,15 (80 mm)
Largeurs intérieures Bi : 2,95 - 18,19 (75 - 462 mm)
Rayons de courbure R : 7,87 - 19,68 (200 - 500 mm)
Pas : 3,58 (91 mm)

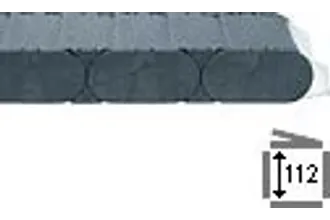

Série R1608

pu_e4

Hauteur intérieure hi : 4,41 (112 mm)
Largeurs intérieures Bi : 7,87 - 15,75 (200 - 400 mm)
Rayons de courbure R : 9,84 - 23,62 (250 - 600 mm)
Pas : 5,63 (143 mm)

Caractéristiques et avantages :

  • Légèreté
  • Rapport optimisé entre les dimensions intérieures et extérieures
  • Rentable
  • Nombreuses options de séparation intérieure
  • Large gamme d'accessoires modulaires
  • Liaisons extérieures étroites
  • Course maximale : 1 312 pieds

Applications typiques :

  • Machines-outils
  • Manutention des matériaux
  • Machines à tailler la pierre
  • Machines à bois
  • Machines en général
  • Véhicules
  • Matériel de construction
  • Applications limitées aux longs trajets
  • ESD : avec le matériau spécial igumid ESD (disponible sur demande)
  • Possibilité de montage latéral et d'applications sans soutien
  • Grande rigidité à la torsion
symbole e4light

e-chain® Sélecteur de produits

Trouvez rapidement le porte-câble e-chain® le mieux adapté à votre application. Entrez simplement vos paramètres et vous obtiendrez une liste de chaînes qui fonctionneront.

Instructions de montage

Comment assembler les porte-câbles du système E4/light.

Instructions de montage Système E4/light

Exemples d'application

Différents exemples d'applications utilisant les porte-câbles E4/light dans diverses industries à travers le monde.

E4/applications légères
