Écrous autolubrifiants à rendement élevé : gamme de produits [mm]

Les nouveaux écrous filetés dryspin® usinés à partir d'ébauches sont disponibles en version cylindrique, à collerette ou à surface de serrage avec les nouveaux pas DS8x2 RH, DS10x2 LH und DS20x50 LH.

Sélection	Référence	Type de filet	d1	d2	d3	d4	d5	b1	b2	SW
Ecrous pour vis cylindriques	DST-□SRM-1812DS8x2	DS8x2	8	18	-	-	-	12	-	-
Ecrous pour vis cylindriques	DST-□SLM-2220DS10x2	DS10x2	10	22	-	-	-	20	-	-
Ecrous pour vis cylindriques	DST-□SLM-4540DS20x50	DS20x50	20	45	-	-	-	40	-	-
Ecrou cylindrique à surface de serrage	DST-□SLM-172220DS10x2	DS10x2	10	22	-	-	-	20	-	17
Ecrou cylindrique à surface de serrage	DST-□SLM-304540DS20x50	DS20x50	20	45	-	-	-	40	-	30
Ecrous à collerette	DST-□FRM-2020DS8x2	DS8x2	8	20	36	28	4,0	20	8	-
Ecrous à collerette	DST-□FLM-2525DS10x2	DS10x2	10	25	42	34	5,0	25	10	-
Ecrous à collerette	DST-□FLM-3244DS20x50	DS20x50	20	32	55	45	7,0	44	12	-
Ecrou à collerette à surface de serrage	DST-□FRM-202020DS8x2	DS8x2	8	20	36	28	4,0	20	8	20
Ecrou à collerette à surface de serrage	DST-□FLM-252525DS10x2	DS10x2	10	25	42	34	5,0	25	10	25
Ecrou à collerette à surface de serrage	DST-□FLM-323244DS20x50	DS20x50	20	32	55	45	7,0	44	12	32

□ = matériau choisi : plus d'informations en cliquant ici

▲ Fonctionnement plus fluide grâce à des tolérances de fabrication plus strictes et à la forme arrondie des dents en version standard
▼ Économies allant jusqu'à 50,9 % par rapport aux écrous à filet rond en métal
■  Jusqu'à 25 % d'usure de moins qu'avec POM+PTFE (taille 10x3) : compte rendu de test
●  Pas de graisse lubrifiante ni d'huile dans l'entraînement à vis et longue durée de vie grâce à l'asymétrie brevetée

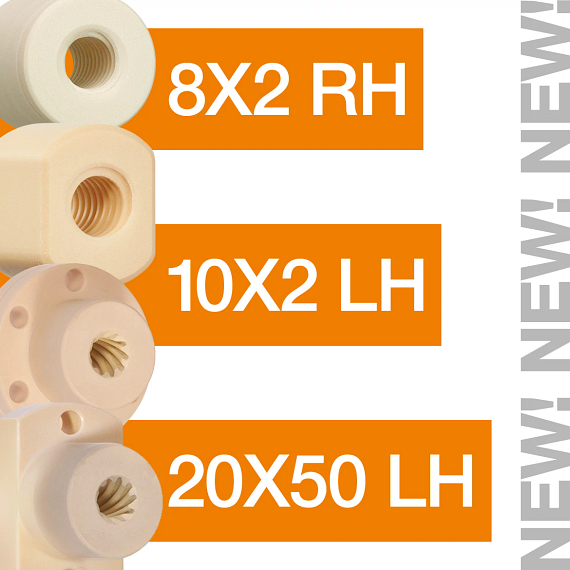

Aperçu des nouvelles tailles d'écrous dryspin® usinés à partir d'ébauches :

Autres informations importantes :

Filets dryspin®

Fonctionnement plus régulier avec moins de vibrations – la vraie alternative aux filets trapézoïdaux

Qu'entend-on par entraînements à vis et que regroupent-ils ?
Les entraînements à vis sont un sous-groupe de la technologie d'entraînement et décrivent, en gros, la transformation récurrente d'un mouvement rotatif en un mouvement de translation, au sein de cycles réguliers. La technologie des filets dryspin® a été mise au point en 2014 par l'équipe de recherche entraînements à vis dryspin® puis brevetée. Les principaux critères en étaient l'augmentation de la durée de vie et l'amélioration de l'efficacité. La gamme de produits dryspin® englobe des vis à filet hélicoïdal et rond en inox ou en aluminium ainsi que les écrous correspondants en polymères hautes performances igus®. Ces produits sont disponibles avec des pas de 1 mm à 100 mm. Les filetages à géométrie dryspin® sont un élargissement des technologies à filet courantes (filet métrique, filet trapézoïdal). La technologie dryspin® offre de nombreux avantages que n'ont pas les filetages de forme traditionnelle.

Les avantages en détail :
Les filets hélicoïdaux ont un pas plus grand que les filets métriques ou trapézoïdaux. Un rotation de la vis génère ainsi une translation nettement plus grande. dryspin® offre donc un meilleur rendement grâce aux propriétés et aux formes adaptées à l'écrou en polymère et à la vis. On obtient ainsi des rendements pouvant atteindre 82 % et une durée de vie supérieure à celle des entraînements à vis en métal. La combinaison à un écrou à filet rond igus® permet d'avoir un mouvement propre et sec sans adhérence de poussière ni de saleté.

Nous l'avons testé !
Nos filetages à géométrie dryspin® sont une parfaite alternative aux filets trapézoïdaux conventionnels. Les propriétés et les formes de nos filetages dryspin® adaptées aux écrous en polymère iglidur® et aux vis garantissent les avantages déjà existants : tolérances de fabrication strictes, dents arrondies, angle de flanc optimisé et asymétrie optimisée par rapport à DIN 103 pour les écrous en polymère. Nos tailles DS10x2, DS10x3, DS12x3, DS14x4 et DS18x4 conviennent à un échange standard.

Tolérances de fabrication trois fois plus strictes
Les filets trapézoïdaux répondant à DIN103 (TR18x4) sont tolérés jusqu'à -0,3 mm dans le diamètre extérieur. Un jeu radial trop important peut entraîner des bruits et des vibrations désagréables. Notre technologie dryspin® garantit un écart maximal de -0,1 mm avec un même diamètre et un pas identique. Nous améliorons la tolérance du diamètre extérieur d'un facteur 3 et optimisons ainsi la fluidité et la précision, notamment aux vitesses de rotation élevées.

Mouvement sans bruit et sans vibrations et vitesses plus élevées grâce aux flancs de dents arrondis des filetages à géométrie dryspin®
Les flancs arrondis des dents et les tolérances de fabrication plus serrées des filetages à géométrie dryspin® permettent de réduire la surface de contact entre l'écrou et la vis, possible source de bruit. En effet, plus le contact entre deux surfaces en mouvement l’une contre l’autre est important et plus il y a une transmission d’oscillations se traduisant par des claquements ou des couinements. La nouvelle géométrie permet donc d'obtenir des vitesses de déplacement plus élevées sans générer de bruits désagréables.

Jusqu'à 30 % de durée de vie en plus grâce à l'asymétrie des filets
Les écarts plus grands entre les différents pas dryspin® permettent à la vis de s’adapter de manière idéale aux caractéristiques des polymères hautes performances sans graisse igus®. La part de polymère optimisé en termes tribologiques dans les pas peut être augmentée à raison du facteur 1,3. La présence accrue de matériau résistant à l'usure ainsi qu'un rendement plus élevé sont décisifs pour obtenir une durée de vie jusqu'à 5 fois plus élevée que celle des filets à géométrie standard.
