triflex® R dresspacks pour Fanuc CRX

Soutiens de montage sécurisés combinés à la gestion des câbles triflex® R pour tous les cobots

Toutes les pièces dont vous avez besoin pour gérer les câbles de votre cobot Fanuc CRX sont désormais disponibles dans une trousse pratique. Chaque trousse est livrée avec 6 pieds de liens porte-câbles triflex® R TRE, qui ont un rayon de courbure défini, un arrêt de torsion intégré et une cavité interne divisée pour la séparation des câbles. Les trousses comprennent également des soutiens de montage en plastique ou à boucles et crochets réglables, un soutien de décharge de traction, des clips de verrouillage et un outil de démontage. Les trousses cobots conviennent à différents diamètres de bras de robot et ont des applications universelles. Ils peuvent être facilement assemblés et adaptés en quelques étapes grâce à leur conception compacte et lisse. Ils n'ont pratiquement pas d'arêtes, ce qui réduit le risque de blessure, et ils sont exempts de silicone, ce qui est particulièrement adapté à le industrie automobile.

Contacter un expert

Utilisez l'outil d'habillage robotique pour configurer une solution unique.

Choisissez votre robot en fonction du fabricant, du type et du modèle.
Choisissez le nombre d'axes que vous souhaitez équiper
Choisissez entre 3 options de dresspack

Crochet et boucle
Crochet et boucle avec soutiens légers
Crochet et boucle avec soutiens protégés

Personnalisez par taille, connexion, système de rétraction, etc.
Download CAD/PDF Pour en savoir davantage, consultez les fichiers, demandez un devis ou ajoutez au panier pour passer à la caisse.

Utiliser le configurateur

Choisissez parmi 3 types de trousses cobots universels

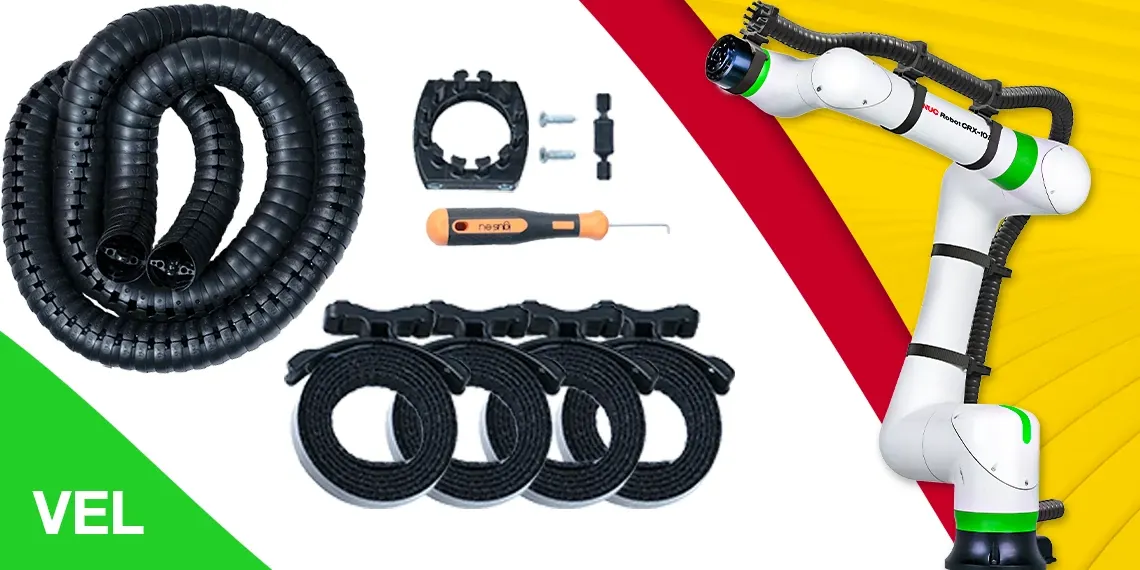

TR.COB.VEL.40/.30

Soutiens à crochets et à boucles

1 porte-câble triflex® R d'environ 6 pieds
4 longueurs de crochets et de boucles d'un mètre
4 bases de montage en plastique
1 soutien de décharge de traction
1 jeu de clips de verrouillage
1 jeu de vis
1 outil d'assemblage

Acheter

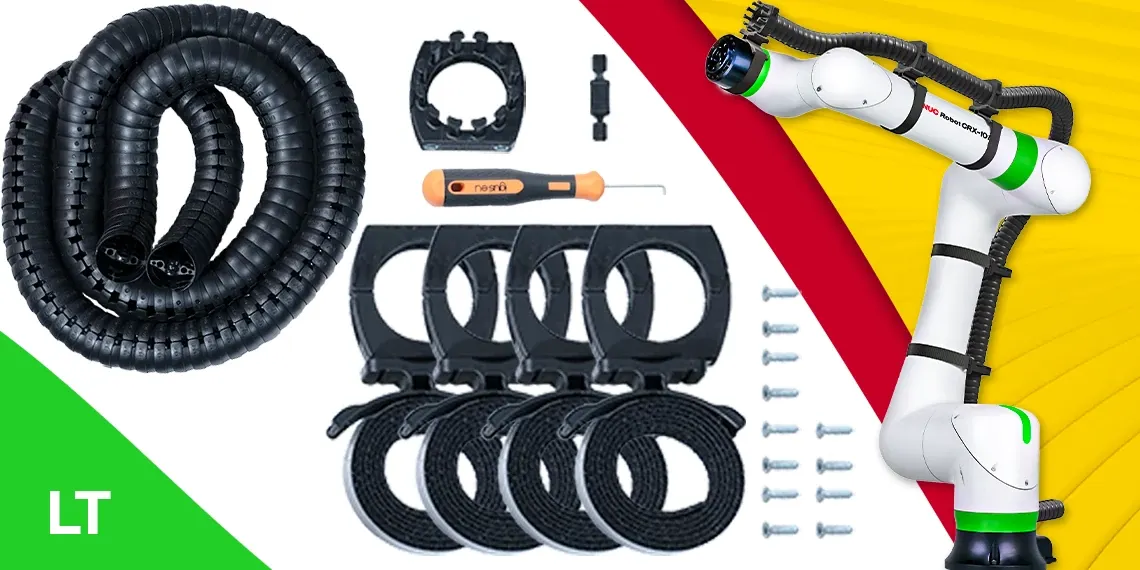

TR.COB.LT.40/.30

Comprend les soutiens d'éclairage

1 porte-câble triflex® R d'environ 6 pieds
4 longueurs d'un mètre de crochets et de boucles
4 bases de montage en plastique
4 soutiens d'éclairage (vis incluses)
1 soutien de décharge de traction
1 jeu de clips de verrouillage
1 outil d'assemblage

Acheter

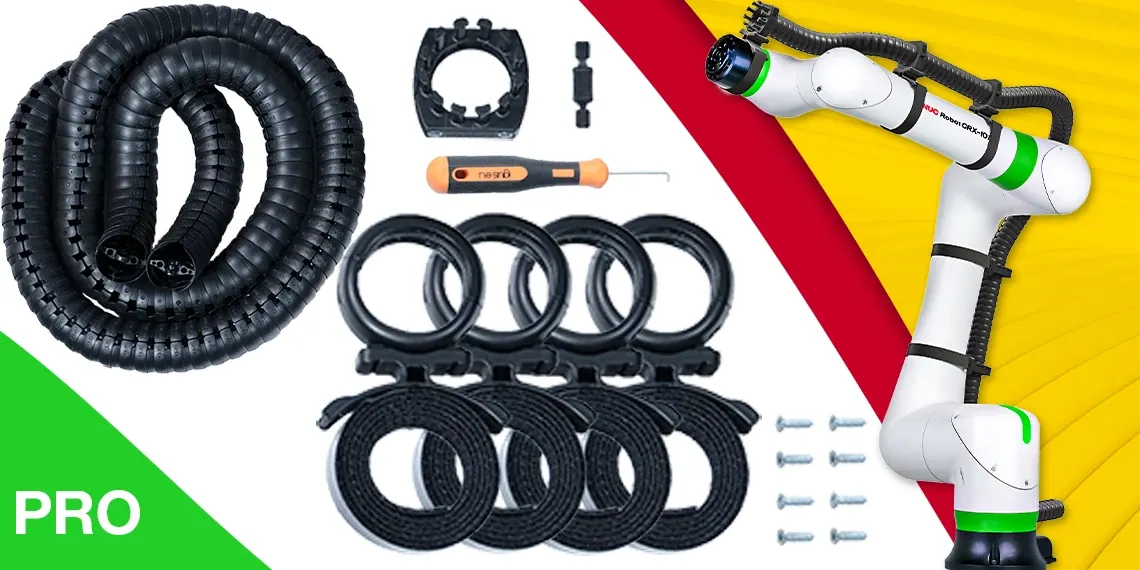

TR.COB.PRO.40

Comprend des soutiens protégés

1 porte-câble triflex® R d'environ 6 pieds
4 soutiens de protection (vis incluses)
4 longueurs de crochets et de boucles d'un mètre
4 bases de montage en plastique
1 soutien de décharge de traction
1 jeu de clips de verrouillage
1 outil d'assemblage

Acheter

triflex® R porte-câbles robotiques

5 styles différents, montage/démontage facile
Protection contre la saleté, les copeaux & débris
Impact & résistant à l'abrasion, facile à remplir

Parcourir maintenant

triflex® R soutiens et accessoires

Soutiens standard pour un montage simple et rapide
Les modules de tiges en fibre créent une précontrainte
Protecteurs, gaines thermorésistantes & plus

Parcourir maintenant

chainflex® câbles pour robots

Pour les robots multi-axes, les cobots et les mouvements 3D
Gaine extérieure : Options PUR et TPE
Résistant aux liquides de refroidissement, aux entailles, à l'hydrolyse et aux microbes

Acheter

Installation d'un dresspack triflex® R sur le FANUC CRX

Connexion à l'axe 6 :

Pour installer la chaîne triflex R à la distance optimale de l'axe 6, nous proposons également la pince correspondante.

Elle est fixée au robot à l'aide de deux vis et la pince comporte également deux trous à l'autre extrémité pour installer un soutien de montage TL.40.01.Z2.

Connexion à l'axe 1 :

Chaque pince pour cobots est livrée avec 1 m de ruban auto-agrippant, ce qui permet de l'installer sur l'axe 1 du CRX. Dans ce cas, le soutien de montage est monté latéralement sur la pince, ce qui garantit une connexion fiable entre le cobot, la pince, la bande auto-agrippante, le soutien de montage et la chaîne triflex® R.

En outre, la bande auto-agrippante est recouverte d'un revêtement antidérapant sans silicone à l'intérieur, ce qui augmente encore l'adhérence au robot.

L'assemblage du système d'alimentation en énergie sur le robot CRX est rapide, facile et ne nécessite que quelques outils (ciseaux, douille hexagonale, tournevis).
Les pièces suivantes ont été installées dans la vidéo :

2 m TRE.40.058.0.B 1x pince pour l'axe 6 (TR.919.582)
5x TR.COB.01.40.Z0.0 (pince sans décharge de traction)
1x TR.COB.01.40.Z1.0 (pince avec décharge de traction)

Surveillance intelligente des installations avec le système Fanuc FIELD et les plastiques intelligents

Pour évaluer les données des machines et des systèmes, FANUC, fabricant international de robots, propose son système "FIELD" plateforme IoT industrielle ouverte. Le système utilise une topologie de réseau local pour connecter les machines de production de tous les fabricants, ce qui permet une analyse complète des données pour l'ensemble de la chaîne de processus. Cette infrastructure utilise des apps de FANUC et de fournisseurs tiers. L'app "smart plastics - i.Cee" permet au personnel d'entretien de surveiller l'état de leurs composants plastiques intelligents, tels que les chaînes d'énergie et les câbles, et de planifier à l'avance les travaux d'entretien dans le système FIELD.
