triflex® Roue RSE

Instructions de montage

Configuration du système de rétractation

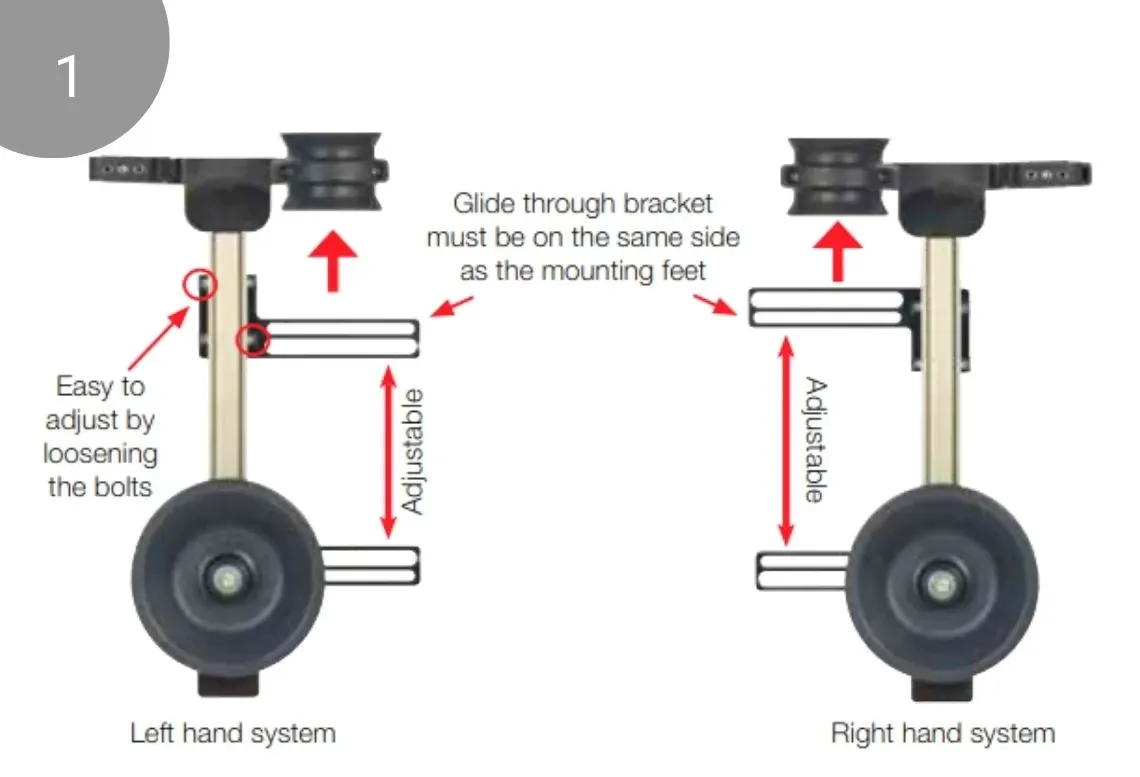

Arrangement du soutien de roue RSE
Arrangement du soutien de roue RSE

Disposition du soutien de roue RSE

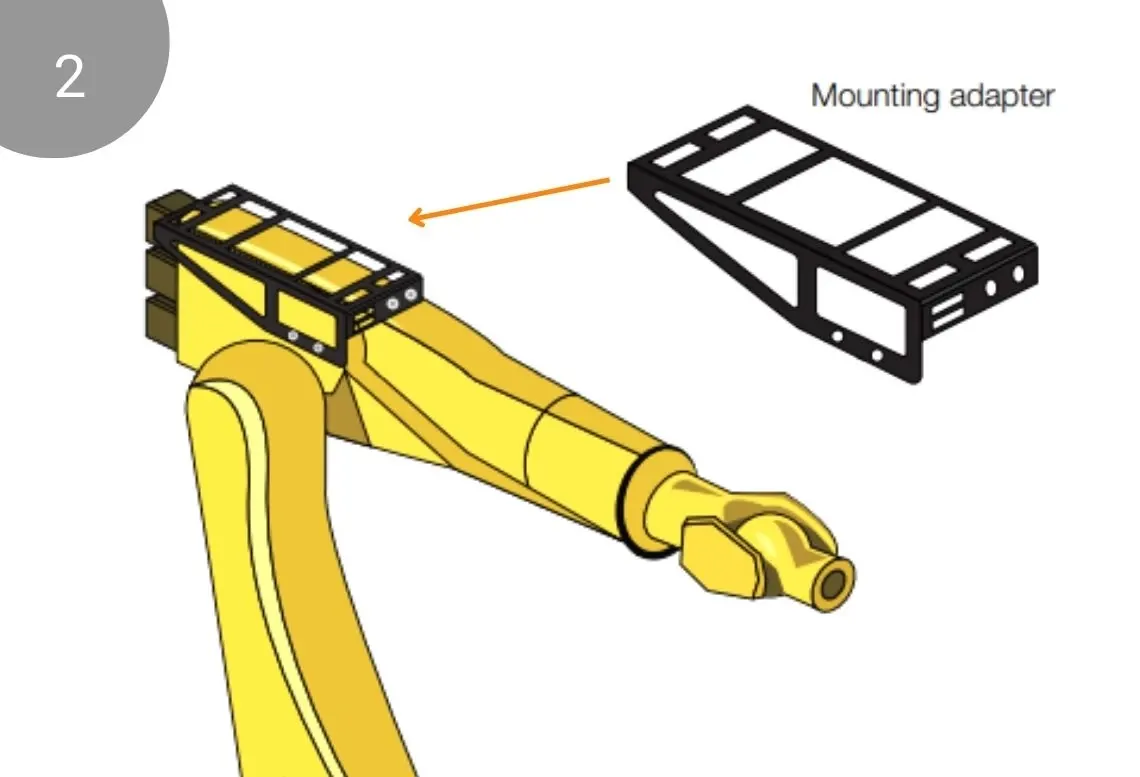

Exemple d'installation d'un adaptateur de montage
Exemple d'installation d'un adaptateur de montage

Adaptateur de montage

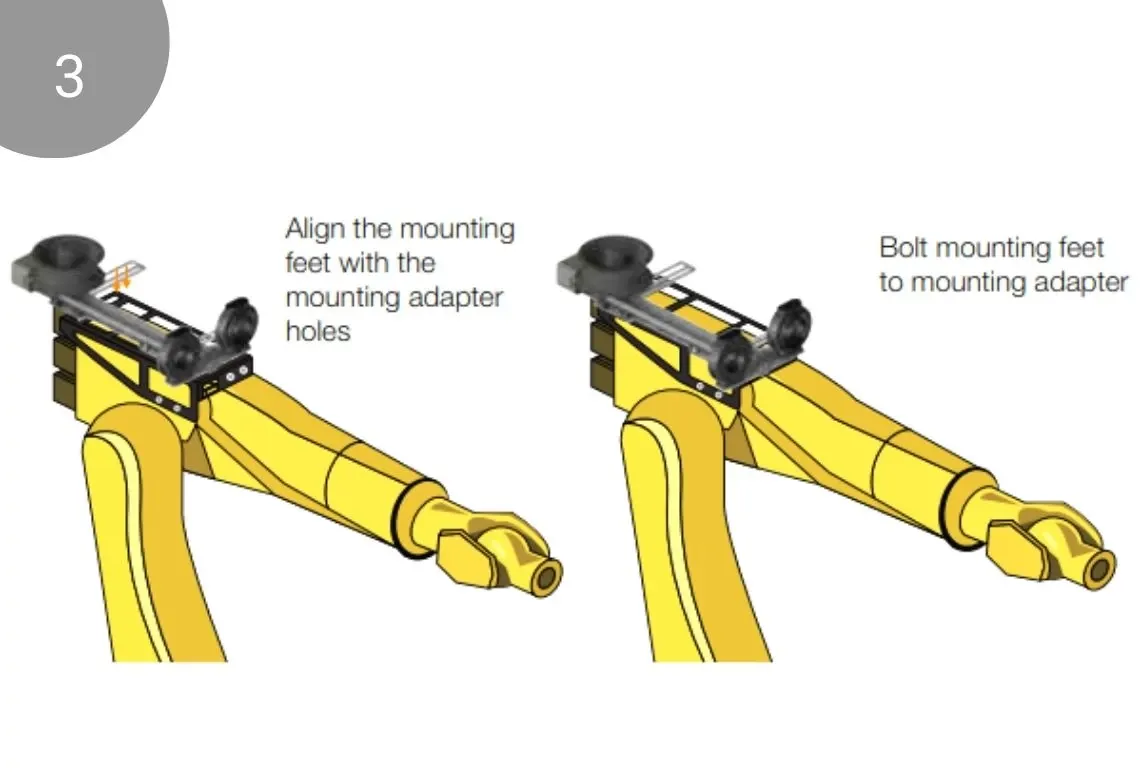

Installation du système de rétraction
Installation du système de rétraction

Installation du système de rétraction

  • Aligner les pieds de montage avec les trous de l'adaptateur de montage.
  • Boulonner les pieds de montage à l'adaptateur de montage.

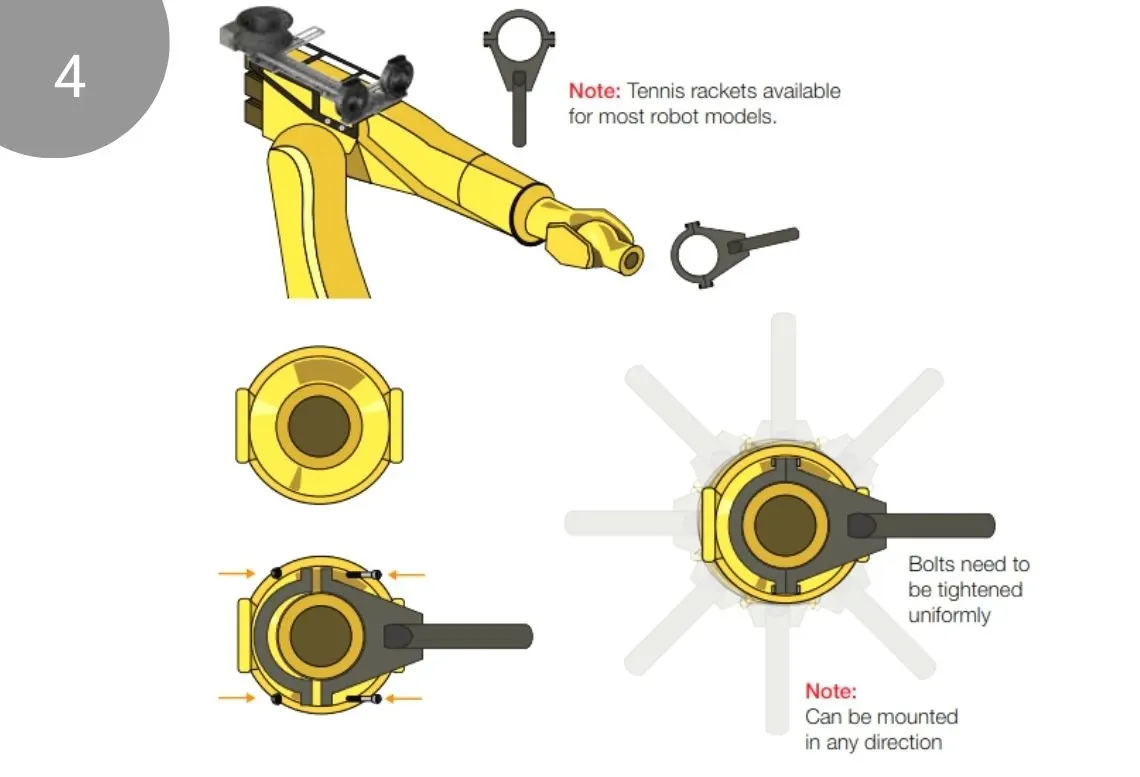

Installation d'une raquette de tennis (axe 6)
Installation d'une raquette de tennis (axe 6)

Installation d'une raquette de tennis (pince de l'axe 6)

  • Les raquettes de tennis sont disponibles pour la plupart des modèles de robots.
  • Les boulons doivent être serrés uniformément.
  • Peut être montée dans n'importe quelle direction.

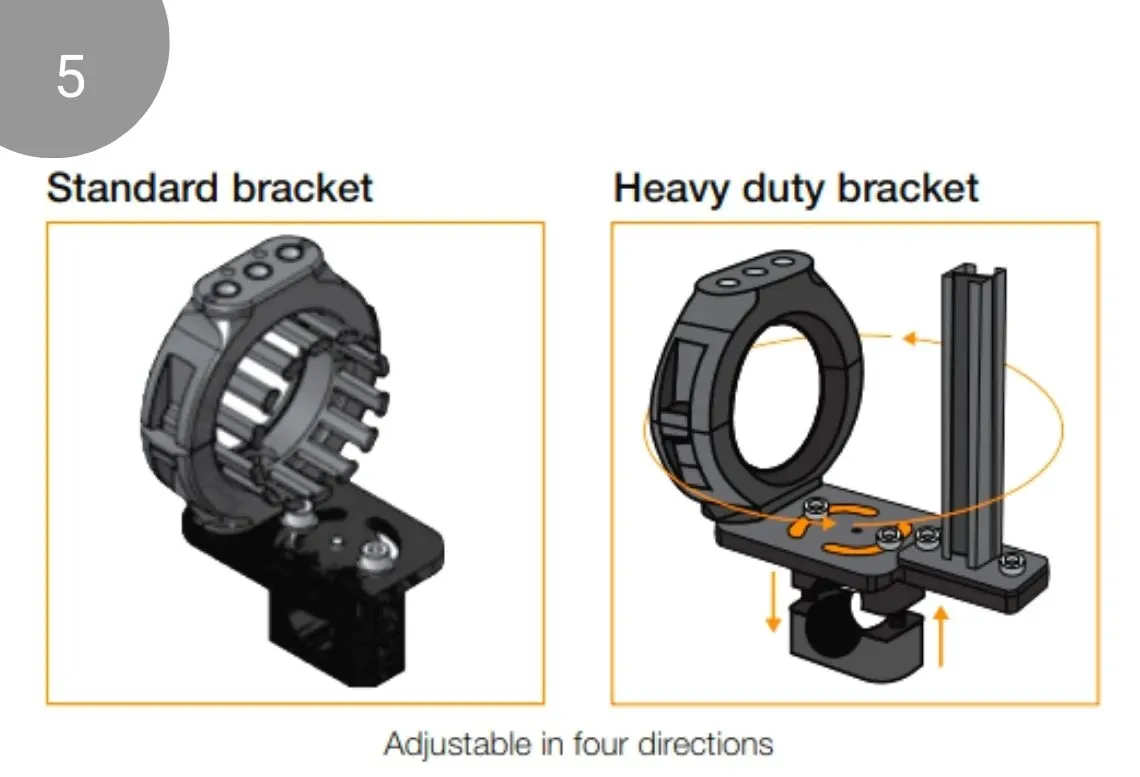

Soutiens standard et robustes
Soutiens standard et robustes

Soutiens standard et robustes

  • Réglable dans quatre directions
  • Conçus avec un rail profilé intégré pour la pince CFX

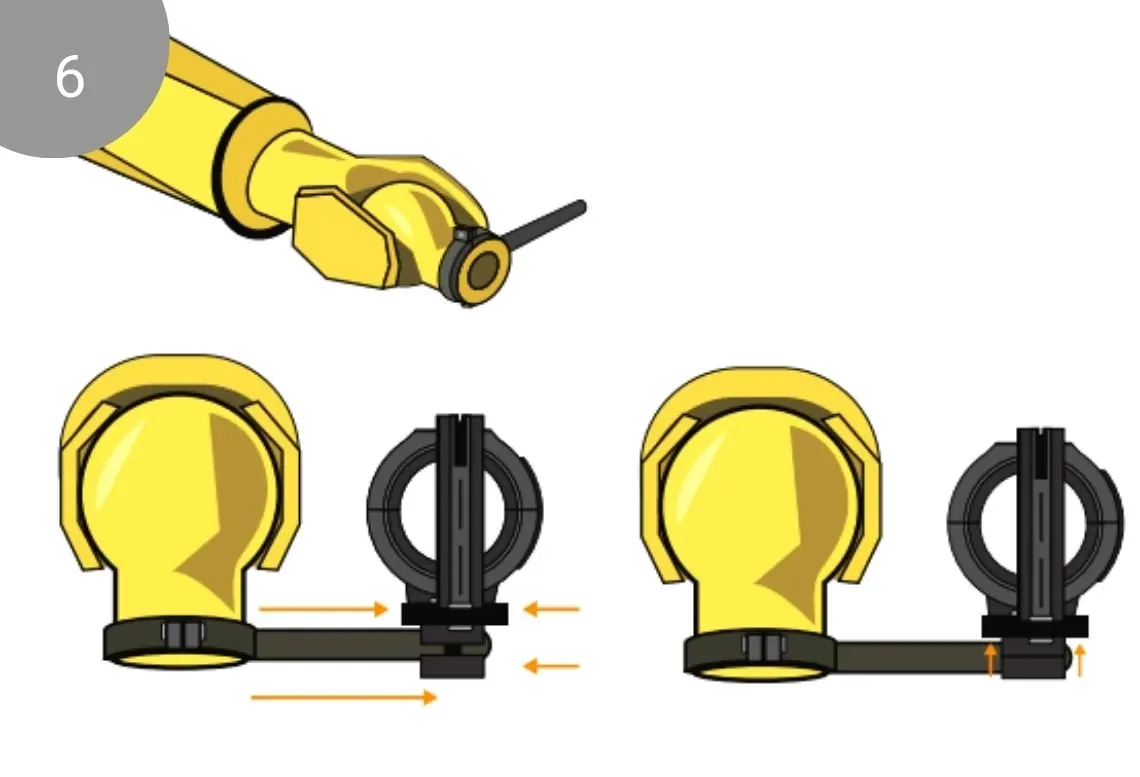

Installation du soutien de l'axe 6
Installation du soutien de l'axe 6

Installation du soutien de l'axe 6

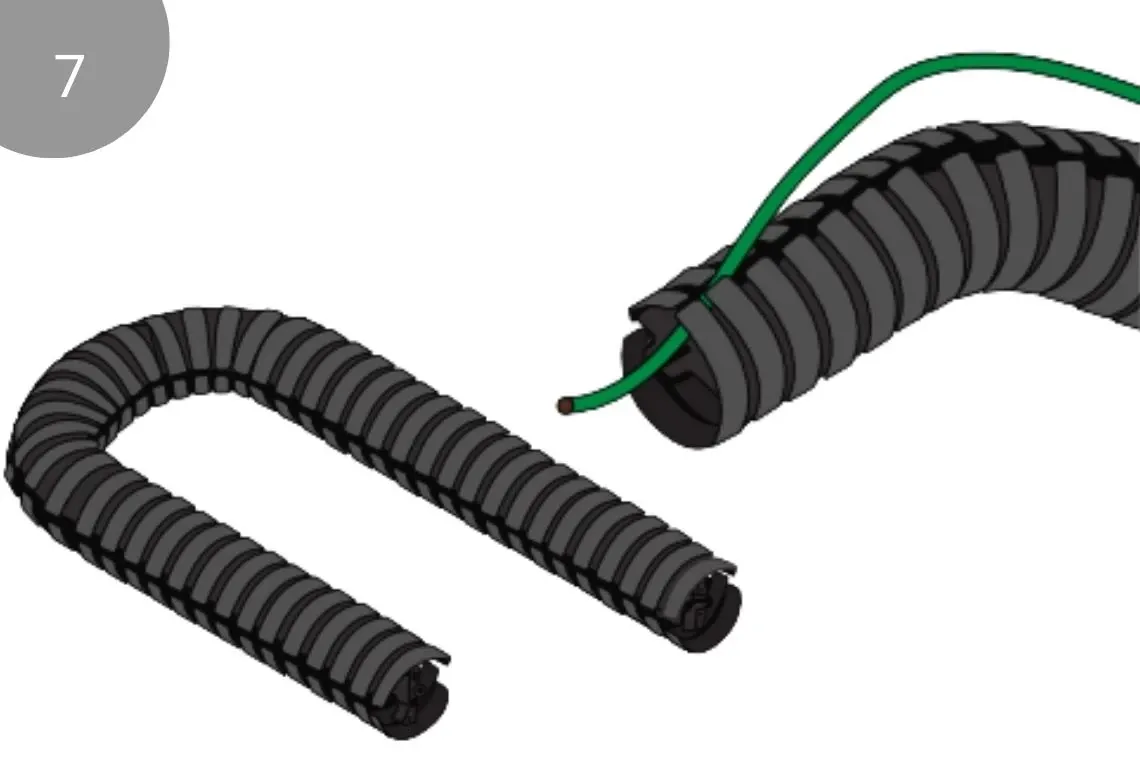

Installation du câble
Installation du câble

Installation du câble

  • Installation facile des câbles possible avec triflex® TRE et TRCF uniquement.
  • En cas d'utilisation de TRC, les câbles devront être passés individuellement.

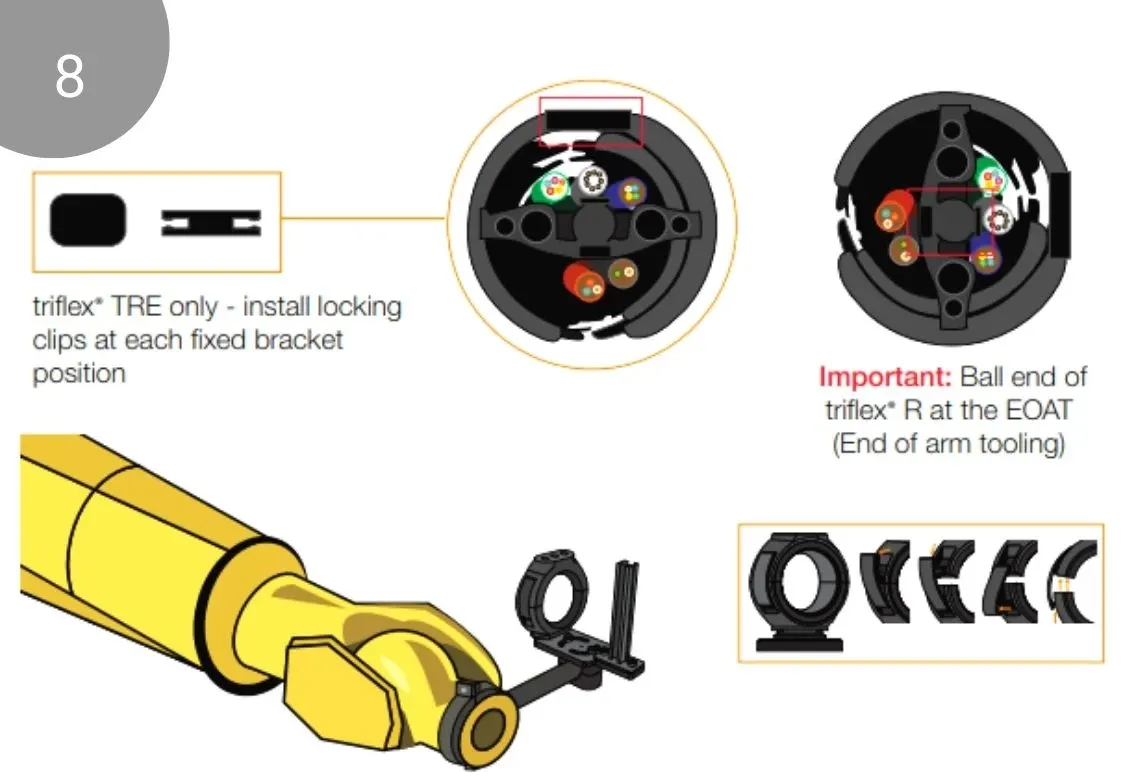

Installer les clips de verrouillage
Installer les clips de verrouillage

Installer les clips de verrouillage

  • triflex® TRE uniquement - installer les clips de verrouillage à chaque position du soutien fixe
  • Extrémité sphérique de triflex® R à l'EOAT (extrémité de l'outillage du bras)

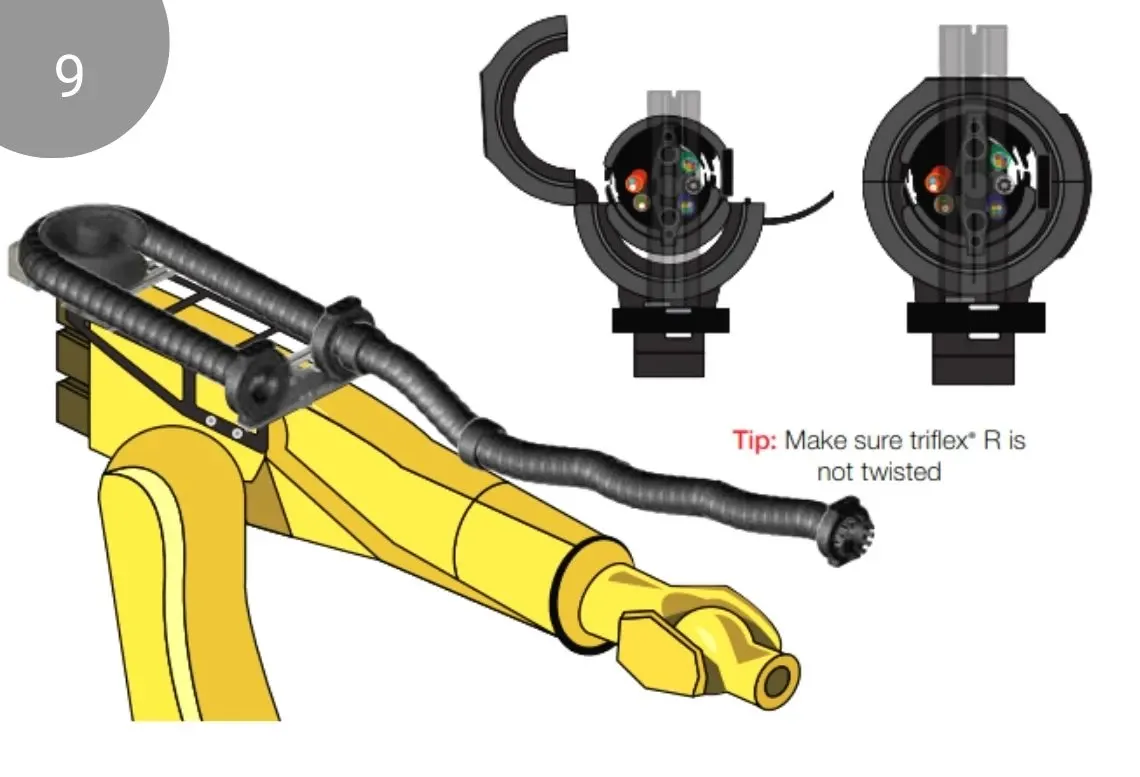

Installer triflex® R
Installer triflex® R

Installer le triflex® R

  • Installer d'abord le triflex® R dans le soutien de montage de l'axe 6.
  • S'assurer que triflex® R n'est pas tordu.

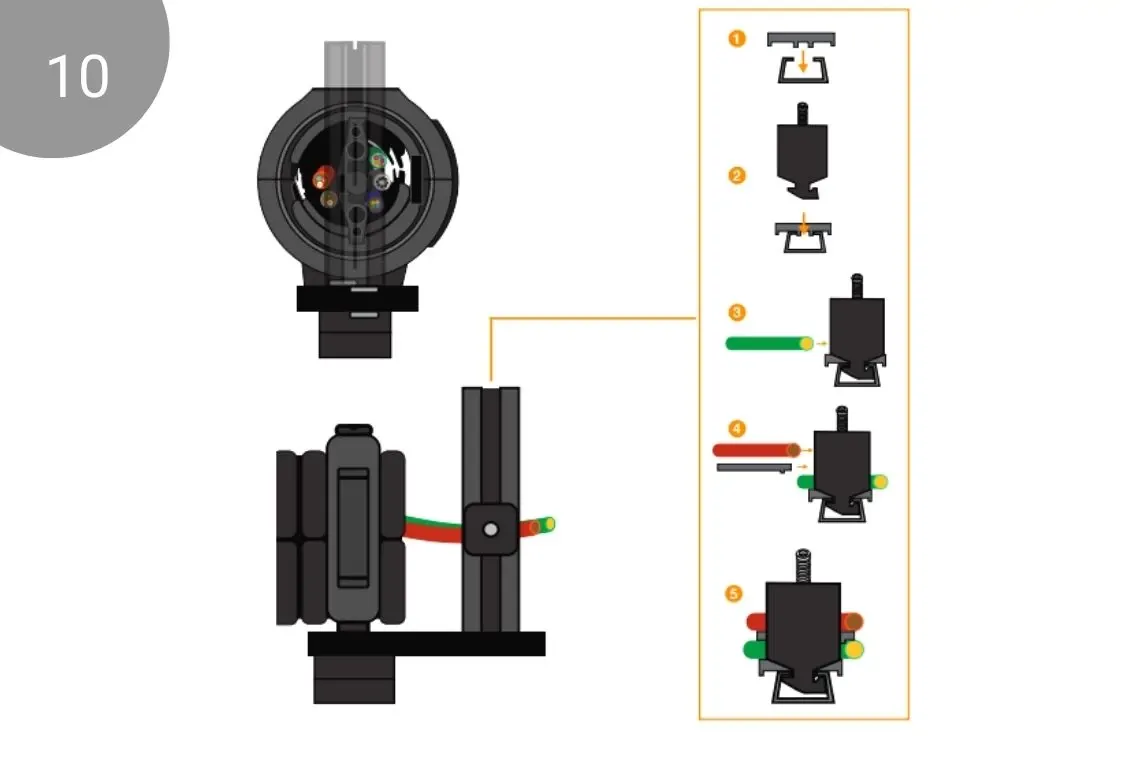

Installation des pinces CFX
Installation des pinces CFX

Installation des pinces CFX

  • Installer les pinces CFX pour fixer les câbles.

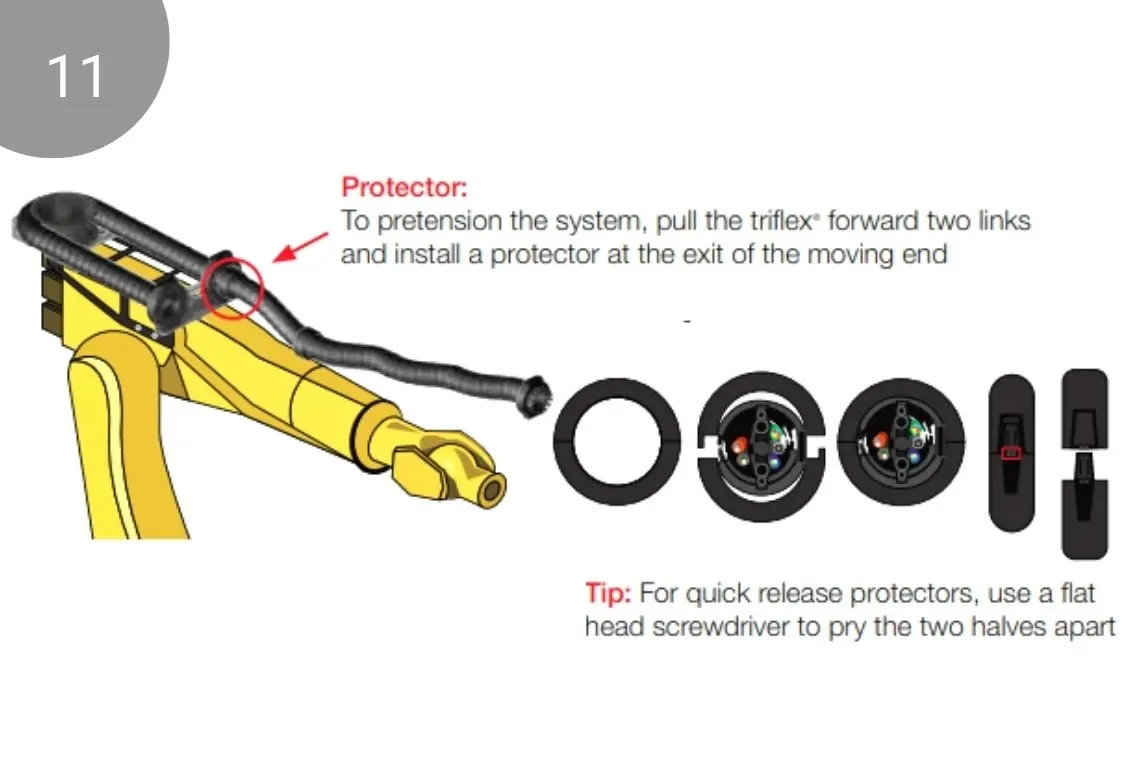

Installation des protecteurs
Installation des protecteurs

Installation des protecteurs

  • Pour précontraindre le système, tirer le triflex® vers l'avant sur deux maillons et installer un protecteur à la sortie de l'extrémité mobile.
  • Pour les protecteurs à dégagement rapide, utiliser un tournevis à tête plate pour séparer les deux moitiés.
roue dentée
roue dentée

Installation des protecteurs

  • Installer des protections aux endroits où triflex® R entre en contact avec le robot.

triflex® RSE WHEEL guide de dépannage

  • Installer plus de triflex® R à l'extérieur du Système RSE. Le mouvement du robot est supérieur à la course disponible du système RSE.
  • S'assurer que les bandes sont tendues
  • Confirmer que le système est exempt de débris
  • Réduire la longueur du triflex® R en dehors du système RSE
  • Avancer le système de quatre maillons et installer un protecteur à la sortie de l'étrier de passage, créant ainsi une butée.
