Les tiges de fibres sont endommagées

Assurez-vous qu’il y a cinq maillons exposés au support fixe Confirmez que les tiges de fibre sont installées en position verticale Vérifiez que le protecteur « limitant la course » à l’intérieur du système RS est installé à la bonne position. Des autocollants indiquant sa position sont installés à l’usine

Le système RS ne se rétracte pas complètement

Confirmez que les tiges de fibre sont intactes Vérifiez que le protecteur de « tension » à la sortie du support de passage est installé à la bonne position. Des autocollants indiquant sa position sont installés à l’usine

triflex® RS guide d'installation

Instructions de montage pour les systèmes TRC et TRE

Télécharger le guide d'assemblage

Montez le triflex® RS préassemblé sur le robot.

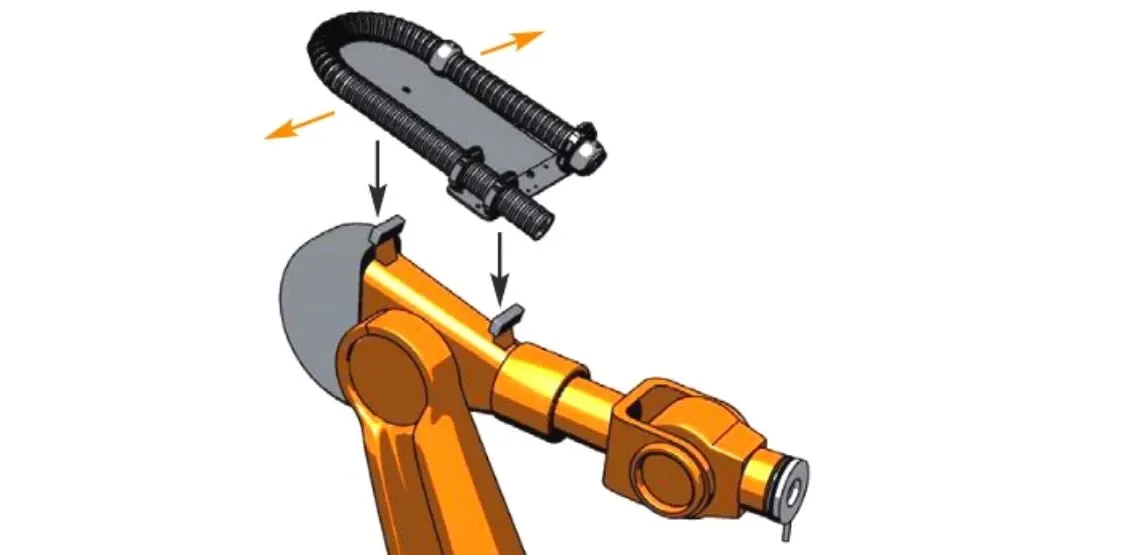

Montage sans adaptateur triflex® RS

Montez le triflex® RS directement sur le robot si le motif des trous est identique à celui du robot.

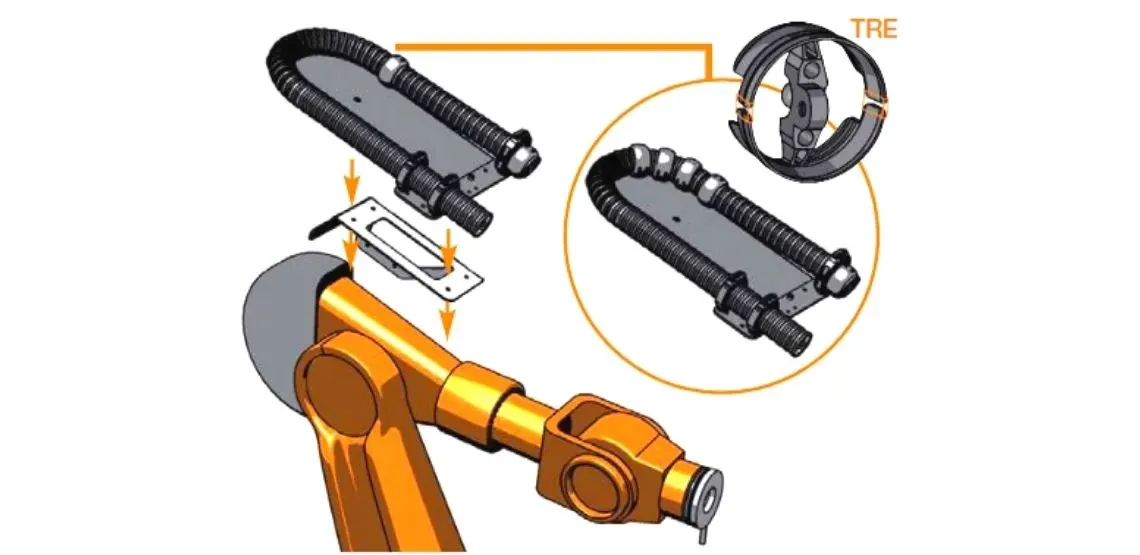

Montage avec adaptateur triflex® RS

Si le motif de trous du RS triflex® est différent de celui du robot, installez d’abord l’adaptateur de montage sur le robot, puis le système RS sur l’adaptateur de montage.

Extrémité mobile de la monture

Monter l'extrémité mobile de la chaîne triflex® R et régler la longueur.

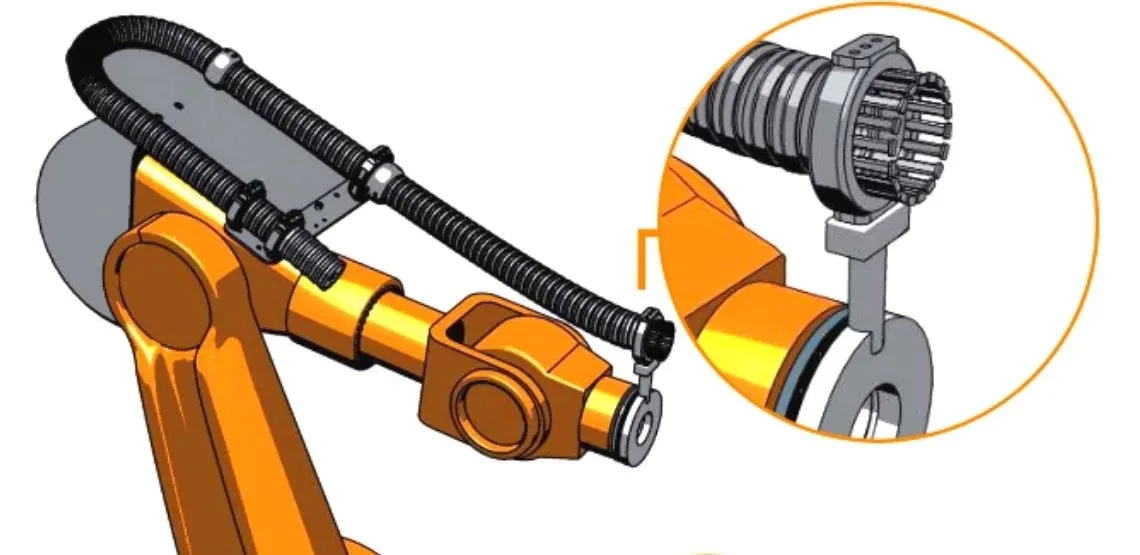

Support standard avec décharge de contrainte à l’extrémité mobile

Un brassard à l’extrémité du bras avec des dents à attacher pour soulager la tension.

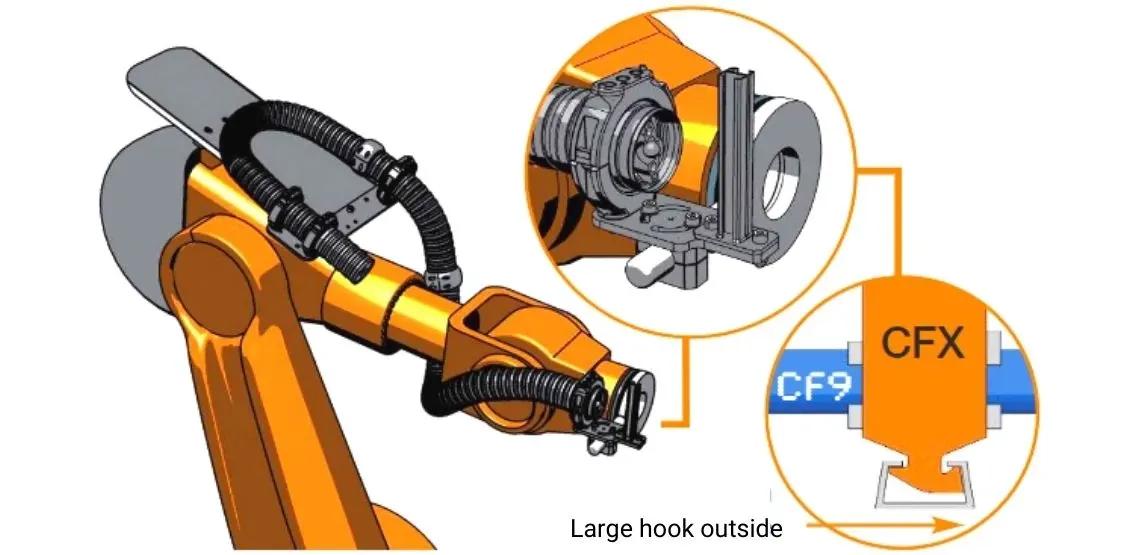

Soutien robuste

Extrémité du support de bras avec CFX pour soulager la tension.

Optionnel :

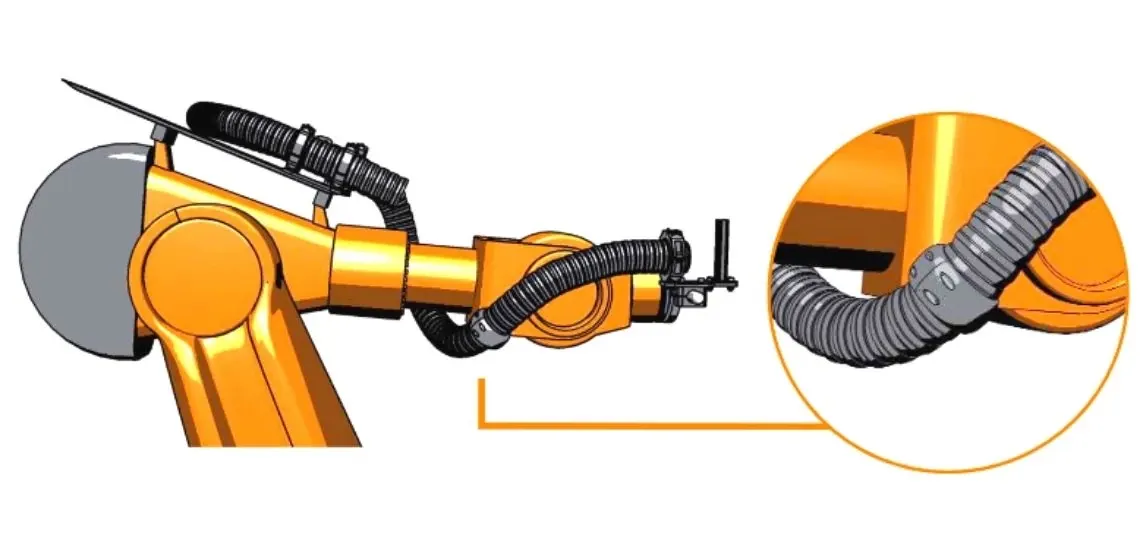

Protecteurs de montage pour les bords saillants

Guide de dépannage triflex® RS

Assurez-vous qu’il y a cinq maillons exposés au support fixe
Confirmez que les tiges de fibre sont installées en position verticale
Vérifiez que le protecteur « limitant la course » à l’intérieur du système RS est installé à la bonne position. Des autocollants indiquant sa position sont installés à l’usine

Confirmez que les tiges de fibre sont intactes
Vérifiez que le protecteur de « tension » à la sortie du support de passage est installé à la bonne position. Des autocollants indiquant sa position sont installés à l’usine
