triflex® RSE Gestion des câbles pour robots rétractables

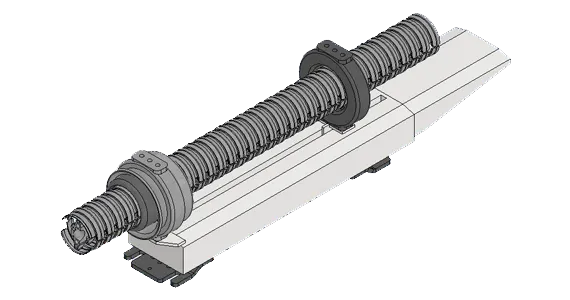

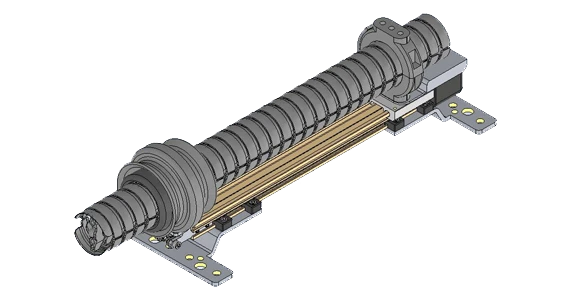

triflex® RSE : système de rétraction des câbles pour triflex® TRC, TRE, TRCF

Prévenir la déviation et éviter les boucles de câble

Plus la technologie de production automatisée est variée, plus les exigences en matière de systèmes d'alimentation en énergie sont élevées. De plus en plus, ce ne sont pas seulement les câbles électriques et pneumatiques qui doivent être guidés sur les robots de fabrication, mais aussi les tubes pour les boulons, les rivets et les clous. Comme ces derniers ne sont pas compatibles avec de petits rayons de courbure, le nouveau triflex® RSE utilise une rétraction linéaire extrêmement simple sans coudes, tiges de fibres ou rouleaux. Les applications comprennent les robots industriels avec des séquences de mouvement complexes, les câbles de lumière laser (LLC) et les tuyaux d'alimentation.

Le système de rétraction triflex® RSE est utilisé pour maintenir la bras du robot, afin d'éviter que la chaîne suspendue n'influence ou ne bloque le mouvement du robot

Avantages :

Conception compacte, légère et peu coûteuse, sans déflexion, réduisant les défaillances du câble.
Force de rétraction par bande élastique
Longueurs de câble plus courtes que celles des systèmes à déflexion
Longueur de rétraction de 290 mm à 490 mm

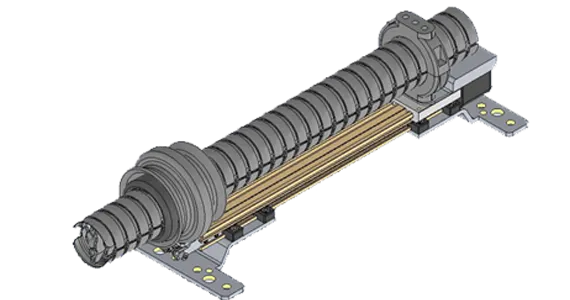

Disponible pour les tailles triflex® R de 40 à 100 mm

Parcourez le catalogue triflex® RSE linear

Parcourir les systèmes de rétraction linéaire RSE

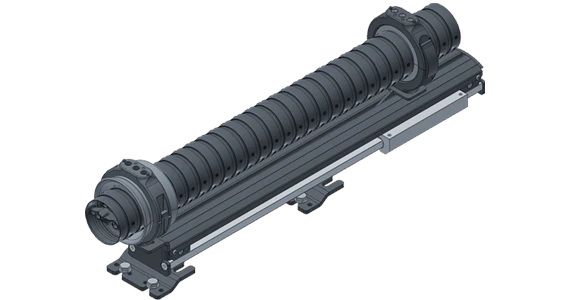

triflex® RSE Linear : tailles 60-100mm

Conception robuste avec rail linéaire et chariot drylin®
Conçu pour être utilisé avec triflex® R TRE, TRCF, TRC
Longueur totale de 800 mm avec rétraction de 490 mm
Convient pour une utilisation sur des robots de moyenne à grande charge utile
Applications : Soudage par points, manutention et assemblage
Dimensions spéciales pour le soudage au laser avec un rayon de courbure de 200 mm et 240 mm triflex® R TRCF
