drylin® T - Conception du système, latéral, 1 rail et 2 wagons ou 2 rails et 4 wagons

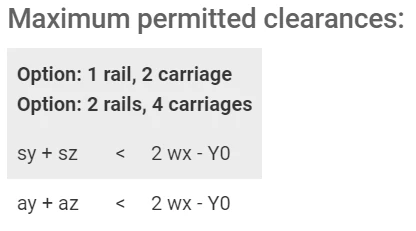

tableau des dégagements maximaux autorisés

2ème étape :

Vérifier si les jeux des forces agressives se situent dans les valeurs autorisées (voir les jeux maximaux autorisés).

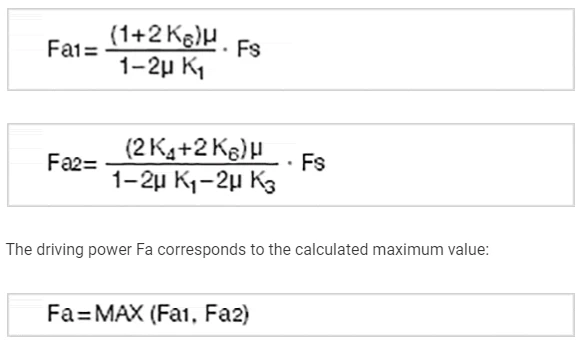

Calculs de la puissance motrice du système latéral drylin T

3ème étape :

Calculer la puissance motrice nécessaire

Deux calculs doivent d'abord être effectués :

Schéma latéral drylin T

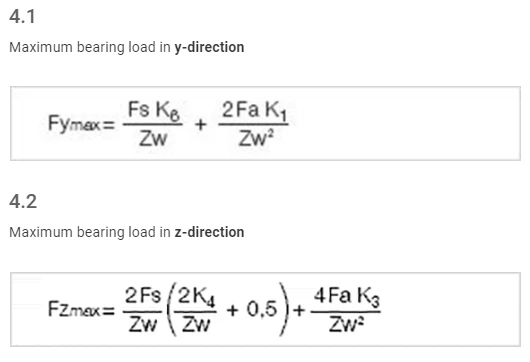

Calculs latéraux du drylin T (4e étape)

4ème étape :

Calculer la charge portante maximale

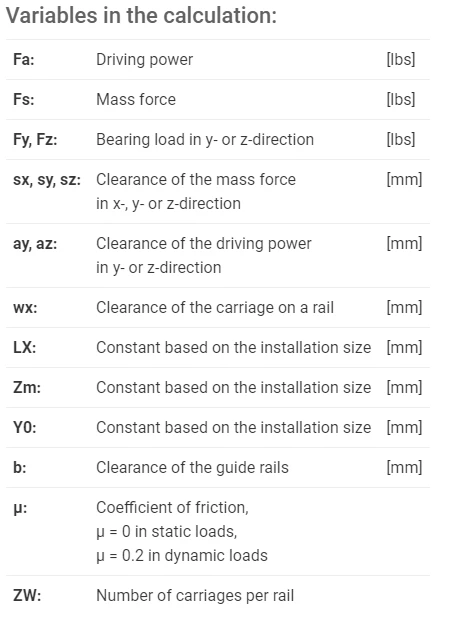

4e étape : calcul des variables latérales de drylin T
les valeurs constantes de la quatrième étape du calcul du système latéral drylin T

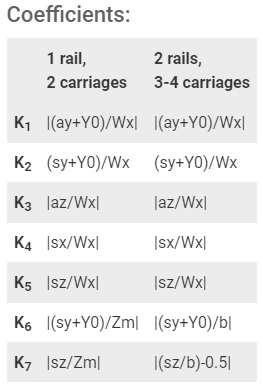

Coefficients du système latéral drylin T de la quatrième étape
Charge maximale autorisée au 5e échelon pour le système latéral drylin T

5ème étape :

Vérifier la charge maximale du palier le plus fortement sollicité avec la charge calculée à l'étape 4.

Diagramme du système latéral en T de drylin 6ème étape

6ème étape :

Détermination de la vitesse maximale autorisée pour la charge de l'étape n° 4

Image : Diagramme pour la détermination de la vitesse maximale autorisée pour la charge de roulement déterminée
