Aperçu des produits - drylin® Arbres R et arbres supportés
Propriétés des matériaux
Aluminium
- Faible poids
- Diminution de l'usure du palier lisse
- Résistant à la corrosion
- Idéal en combinaison avec des revêtements en iglide® J/J 200
- Livré prêt à l'emploi
L'acier
- Standard à bas prix
- Capacité de charge élevée
- Application en zone sèche
- Chromé dur également disponible
- Coefficient de frottement inférieur à celui des paliers en plastique
Acier inoxydable
- Haute résistance à la corrosion
- Haute résistance aux produits chimiques
- Solution idéale pour les zones humides
- V4A pour les applications à forte intensité chimique
Pour un devis rapide ou une commande, il suffit de cliquer sur l'image de l'arbre.

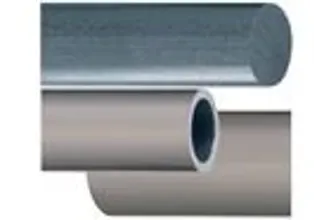

drylin® R - AWMP
Arbre de précision en aluminium, mm
drylin® R - AWI
Arbre de précision en aluminium, pouce

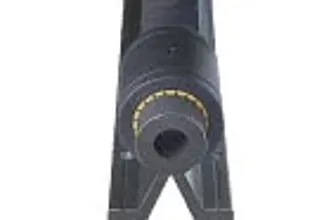

drylin® R - AWUM
Arbre en aluminium supporté, mm
drylin® R - AWUI
Arbre en aluminium supporté, pouce

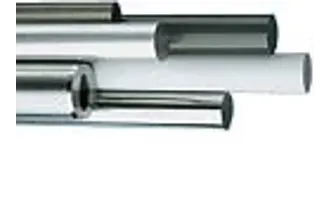

drylin® R - SWM/EWM
Arbre de précision en acier ou en acier inoxydable, mm
drylin® R - SWI/EWI
Arbre de précision en acier ou en acier inoxydable, pouce

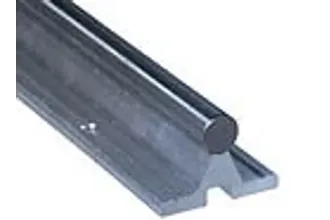

drylin® R - SWUM/EWUM
Arbre en acier supporté ou arbre en acier inoxydable, mm

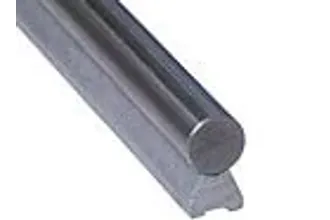

drylin® R - SWUMN/EWUMN
Arbre en acier à faible appui ou arbre en acier inoxydable, mm
drylin® R - EWUM
Arbre en acier inoxydable partiellement supporté, mm
drylin® R - CWM
Arbre en fibre de carbone, mm
Programme de livraison
Date de livraison ● De stock ▲ 3-14 jours ■ Sur demande
¹ Profilé creux 30x7.5; 40x10; 50x11
² Matériau 1.4112
| Aluminium | Acier | |
|---|---|---|
| Description | AWMP AWMU AWMR | GDS [SWUM SWUMN] SWMH [SWUMH SWUMNH] |
| Matériaux | EN AW 6061/6060 | 1.1213 1.1213 HV |
| Ø 6 | ● | ▲ ▲ |
| Ø 8 | ● | ▲ ▲ |
| Ø 10 | ● ● | ▲ ▲ |
| Ø 12 | ● ● | ▲ ▲ ▲ ▲ |
| Ø 16 | ● ● | ▲ ▲ ▲ ▲ |
| Ø 20 | ● ● ● | ▲ ▲ ▲ ▲ |
| Ø 25 | ● ● ● | ▲ ▲ ▲ ▲ |
| Ø 30 | ●¹ ● | ▲ ▲ ▲ ▲ |
| Ø 40 | ●¹ ● | ▲ ▲ ▲ ▲ |
| Ø 50 | ●¹ | ▲ ▲ ▲ ▲ |
| Tolérance | h8 -0,1 h9 | h6 h6 h7 h7 |
| Longueur de livraison max. Ø8-10 | 3000 | 3000 3000 |
| Longueur de livraison max. Ø12-50 | 3000 4000 3000 | 6000 6000 6000 6000 |
| Surface | anodisé dur | Trempé/lissé Chromé dur |
| Rugosité de surface Ra | < 0,6 | 0,15-0,3 0,15-0,3 |
| Dureté de la surface | 450-550 HV | 60+4 HRC 60+4 HRC |
| Rondeur | ≤ Ø 1/2 tolérance | ≤ Ø 1/2 tolérance ≤ Ø 1/2 tolérance |
De stock ▲ 3-14 jours ■ Sur demande
¹ Profilé creux 30x7,5; 40x10; 50x
| Acier inoxydable trempé | Dessiné | |
|---|---|---|
| Description | MEF [EWUM EWUMN] EEWM [EEWUM EEWUMN] | [EEWUM EEWUMN] EWMR EWMS |
| Matériaux | 1.4112 1.4034 | 1.4301 1.4751 |
| Ø6 | ▲ ▲ | |
| Ø8 | ▲ ▲ | |
| Ø10 | ▲ ▲ | ▲ ▲ |
| Ø12 | ▲ ▲ ▲ ▲ | ▲ ■ |
| Ø16 | ▲ ▲ ▲ ▲ | ▲ ■ |
| Ø20 | ▲ ▲ ▲ ▲ | ▲ ▲ |
| Ø25 | ▲ ▲ ▲ ▲ | ▲ ■ |
| Ø30 | ▲ ▲ ▲ ▲ | ▲ ■ |
| Ø40 | ▲ ▲ ▲ | |
| Ø50 | ▲ ▲ ▲ ▲ | |
| Tolérance | h6 h6 h6 h6 | h9 h9 |
| Longueur de livraison max. Ø8-10 | 3000 3000 | |
| Longueur de livraison max. Ø12-50 | 6000 6000 6000 6000 | 3000 3000 |
| Surface | Trempé/lissé Trempé/lissé | dessiné, poli |
| Rugosité de surface Ra | 0,15-0,3 0,15-0,3 | 0,3-0,6 |
| Dureté de la surface | 52+8 HRC 52+8 HRC | Douceur |
| Rondeur | ≤ Ø 1/2 tolérance ≤ Ø 1/2 tolérance | ≤ Ø 1/2 tolérance |

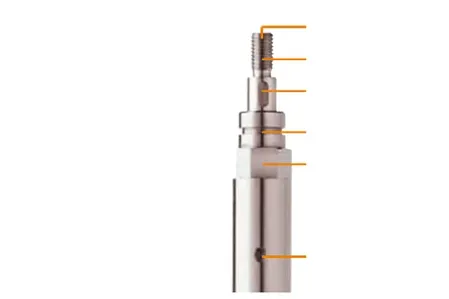

- Filetage femelle, axial
- filetage mâle
- Axes
- Rainure découpée
- Clé plate
- Filet femelle, radial
(de l'haut vers le bas)
Usinage spécial
Tous les arbres peuvent être usinés individuellement. Veuillez nous envoyer votre dessin. Nous vous soumettrons une offre dans les plus brefs délais.
