Exemples d'applications offshore avec des chaînes et des câbles d'énergie
Durables, modulaires, résistants à la corrosion et faciles à installer : les systèmes igus® e-chain® pour les remplissages difficiles dans les environnements difficiles.
Vous trouverez ici des exemples d'applications dans différents domaines de l'industrie offshore.

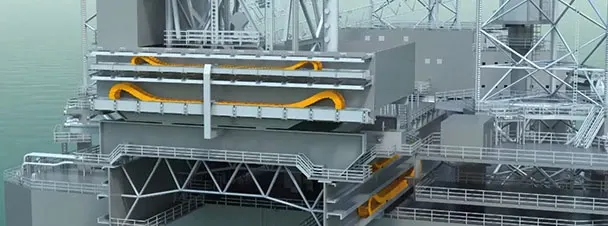

Débardage d'engins de forage et applications à long rayon d'action
Concept de patinage E4.350 pour les gros tuyaux et câbles. Les câbles plus petits sont guidés avec E4.168 et E4.112. Le guidage des câbles et des tuyaux est amélioré et l'accès est bien meilleur.
AMORAS - référence pour les longs trajets dans le port d'Anvers
Trajet : 137 m
Vitesse maximale : 1,5 m/s
Accélération : 1 m/s²
e-chain®: E4.350R.500.1000.0
chainflex®: CF300
Poids total de remplissage : 100 kg/m

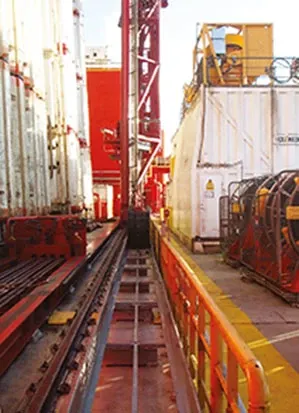

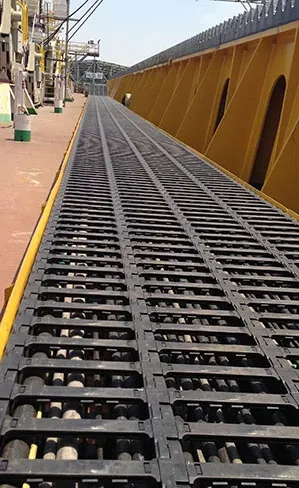

Levage de charges lourdes avec des chaînes de roulement robustes®
Levage lourd, navire à coque, module à rotation multiple de 900

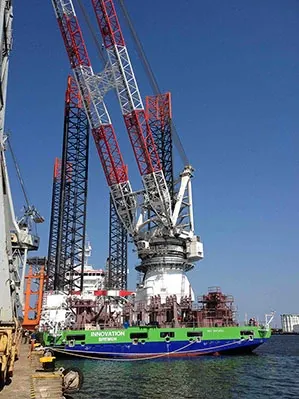

INNOVATION : navire d'installation d'éoliennes
Zone d'opération : Mer du Nord
Angle de rotation : 900
Chaînes électroniques®: E4.56.60.200/6000.0, E4.56.60.300.6000.0
câbles chainflex®: CF300, CF34, CF10 CFPE, CFLG, CFBUS
igus® a conçu un système d'auge rotative personnalisé pour l'Innovation et le Vidar. L'assemblage et la mise en service des deux systèmes ont été effectués au chantier naval Crist à Gdynia, en Pologne.
L'Innovation est un navire autoélévateur à portance élevée construit pour l'installation et l'entretien de parcs éoliens en mer. Le module de rotation multiple Theigus® est l'alimentation principale de la « grue autour de la jambe » et la conception à deux couches permet un angle de rotation de 900°.
Levage de charges lourdes avec des systèmes rotatifs standardisés
Alimentation électrique pour grue rotative
Angle de rotation : 470°
Vitesse : 1,82°/s
e-chain®: 4040C.40/40.300/3792.0
chainflex : CF27, CF11, CF14, CF Koax, CFLG
Système d'auge de guidage divisé
Poids total de l'e-chain® et des câbles : 3,5 t

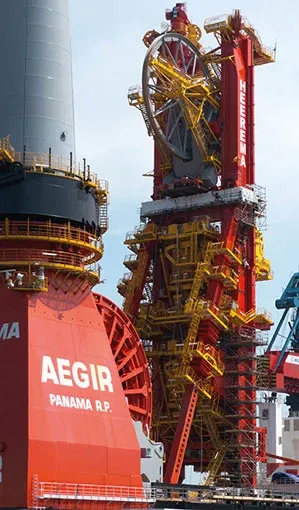

Navire : Aegir
La grue pour charges lourdes a un angle de rotation maximal de 560° et les chaînes igus® e-chains® guident le paquet de câbles pour le système de levage principal et le système de pivotement.

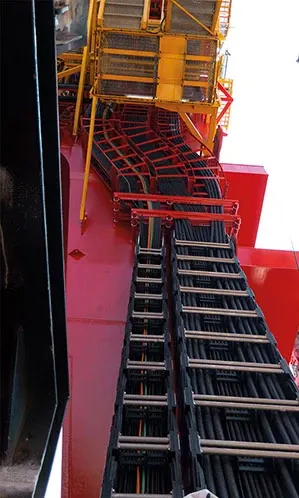

La tour de pose est équipée de deux chaînes parallèles E4.350 e-chains®.
