Chaîne offshore - La chaîne énergétique pour les exigences élevées
La chaîne d'énergie la plus solide - doublement protégée - flexible
La chaîne offshore OSC d'igus est utilisée dans les conditions les plus difficiles, où la sécurité, une longue durée de vie et des influences environnementales sévères sont des critères décisifs pour le fonctionnement du système. L'OSC combine les avantages d'une chaîne d'énergie en plastique avec ceux d'un câble de traction à haute résistance, qui est guidé dans les deux maillons de la chaîne. Les forces de traction sont absorbées par le câble en fibre plastique et transmises aux soutiens de montage. La séparation intérieure peut être adaptée de manière modulaire au projet et au paquet de câbles. La chaîne e offre un rayon de courbure de 750 mm pour les câbles et les tuyaux.
Tech up
- Système modulaire, facile à ouvrir si nécessaire
- Tous les composants sont remplaçables individuellement
- La séparation intérieure peut être adaptée individuellement au projet et à l'ensemble des câbles.
- Diamètre extérieur maximal des câbles/tuyaux jusqu'à 80 mm ou rayon de courbure de 750 mm
- Résistant à la saleté
Baisse des coûts
- Solutions clés en main (avec connecteurs enfichables et/ou boîtiers de connecteurs, y compris les essais électriques)
- Possibilité d'intégration des systèmes d'entretien conditionnelle i.Sense pour un entretien et un fonctionnement programmés à distance
- Soutiens de montage pour une installation facile et rapide
- Chaînes d'énergie avec garantie de 36 mois
Preuve
- Charge de fonctionnement autorisée du câble en plastique de 187kN
- Sécurité de fonctionnement grâce à la tension de verrouillage secondaire de toutes les connexions boulonnées possibles
- Protection contre les chocs grâce à un corps extérieur robuste en PU
- Délai de livraison à partir de 10 semaines
Durabilité
- La chaîne d'énergie installée peut être recyclée gratuitement dans le cadre du programme igus chainge
- En savoir plus sur la contribution d'igus à Plastic2Oil

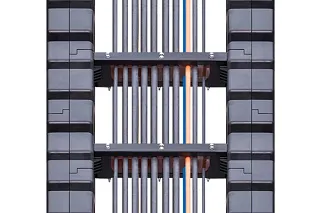

Structure de la chaîne offshore OCS
Séparation intérieure
La séparation intérieure de la chaîne d'énergie peut être adaptée individuellement au projet et aux câbles/flexibles utilisés. Les câbles sont disposés côte à côte et séparés l'un de l'autre par un corps en PU (en forme de peigne). Le bloc de séparation intérieure est inséré dans un cadre en acier et fermé par le haut à l'aide de vis et de barres transversales d'extension.
Maillon de chaîne
Les maillons de la chaîne de l'OSC sont fabriqués en mousse de polyuréthane et sont donc résistants aux chocs. Le câble en plastique passe à l'intérieur des maillons de la chaîne et est serré plusieurs fois dans chaque maillon. Toutes les pièces sont vissées ensemble et peuvent être fixées deux fois si nécessaire.
Corde en fibre plastique
Le câble en fibre plastique à haute résistance absorbe les forces de traction éventuelles et les transmet aux soutiens de montage. Les câbles ne sont donc pas soumis à des contraintes de traction. Le câble de traction peut supporter des forces de traction allant jusqu'à 187kN.
Soutiens de montage
Le câble en fibre plastique se termine dans les deux soutiens de montage en acier. La décharge de traction des câbles est également située à cet endroit. Le soutien de montage peut être vissé à la structure du client à l'aide de trous de passage.
Gamme de produits
| Diamètre du câble | Bonjour [mm] | Ha [mm] | Pitch [mm] | Rayon de courbure [mm] | Poids [kg/m] | Charge de travail [kN] |
|---|---|---|---|---|---|---|
| Max. 80 mm | Max. 80 mm | 180 mm | 187,5 / 750 | 750 mm | 40kg/m | 187kN |
Les projets les plus passionnants de la chaîne offshore OSC
Système de gestion des câbles d'alimentation à terre pour une unité de stockage flottante à Bahreïn
La chaîne offshore OSC est utilisée dans l'unité de stockage flottante du terminal de gaz naturel liquéfié (GNL).
La chaîne offshore OCS peut être utilisée dans les industries suivantes :
Questions et réponses
Questions et réponses
igus a développé la chaîne offshore pour que les câbles, même de grande section et de poids élevé, puissent être guidés de façon sécuritaire dans les applications suspendues. Cette chaîne d'énergie est la plus solide et la plus robuste des chaînes d'énergie d'igus. Elle a été spécialement conçue pour résister à des poids de câbles élevés ou même à des charges de vent. Grâce aux câbles en plastique installés à l'intérieur des maillons de la chaîne, la chaîne d'énergie peut absorber des charges de traction allant jusqu'à 187kN.
La chaîne électronique peut être ouverte par le haut en desserrant les vis de la barre transversale. Cela vous permet d'accéder au paquet de câbles et de les échanger en conséquence. Une autre possibilité consiste à tirer les câbles dans le sens de la longueur à travers l'OSC.
Toutes les parties de la chaîne sont boulonnées ensemble, sécurisées par des rondelles de calage et collées. Si nécessaire, ces connexions peuvent également être rendues imperdables à l'aide d'une goupille fendue en tant que double verrouillage à vis.
Le nouveau système d'alimentation en énergie d'igus est construit autour d'un câble en plastique à haute résistance qui absorbe les forces de traction sur le système. Le câble est composé d'une fibre plastique synthétique et est donc incassable, résistant aux intempéries, flexible et exempt de corrosion. La chaîne électronique peut ainsi supporter des charges de traction allant jusqu'à 187 kN.
La livraison de la chaîne OSC dépend de la longueur de la chaîne. En général, la chaîne OSC est livrée pré-assemblée, l'assemblage final se faisant sur le site Web du client. Notre équipe d'installation se chargera volontiers de l'assemblage.
