1.1 iglide® Les bagues en plastique ont une paroi mince, tandis que les bagues en bronze ont généralement une paroi plus épaisse.
Dans la plupart des cas, lorsque quelque chose est plus épais, c'est généralement meilleur - un morceau de steak épais et juteux, des chaussettes particulièrement épaisses pour garder vos pieds au chaud par une journée froide, ou une couche de peinture brillante et épaisse sur une voiture flambant neuve sont autant d'exemples qui me viennent à l'esprit. Toutefois, lorsqu'il s'agit de bagues simples, une paroi épaisse n'est pas nécessairement meilleure qu'une paroi fine.
Tout d'abord, il est important de comprendre la différence fondamentale entre une bague en plastique à paroi mince et une bague en bronze à paroi plus épaisse. Les bagues en bronze à paroi épaisse ont une épaisseur de paroi standard comprise entre 0,0625 et 0,156 pouce. En comparaison, l'épaisseur de la paroi d'une bague en plastique est beaucoup plus fine, généralement comprise entre 0,0468 et 0,0625 pouce. En raison de sa paroi mince, une bague en plastique offre non seulement un certain nombre d'avantages, mais elle est également aussi performante, sinon plus, qu'une bague à paroi épaisse.
Il existe un certain nombre de cas où une application bénéficierait de l'utilisation d'une bague en plastique à paroi mince au lieu d'une bague en bronze à paroi épaisse.

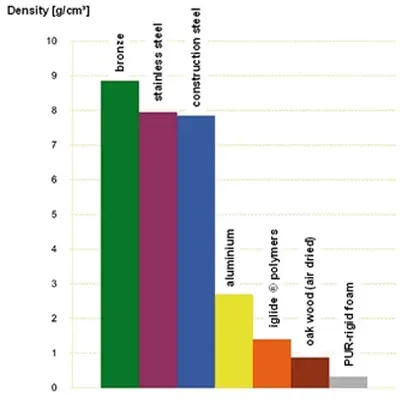

1.2 Une douille en plastique à paroi mince pèse nettement moins qu'une douille en bronze à paroi épaisse.
Cliquez pour agrandir le graphique.
Par exemple, les bagues en plastique igus®' iglide® sont conçues avec une paroi plus fine pour permettre une meilleure dissipation de la chaleur. L'accumulation de chaleur peut augmenter l'usure d'une bague et il est essentiel que la chaleur puisse se dissiper à travers l'arbre et le boîtier. Avec une bague en bronze à paroi épaisse, une accumulation de chaleur excessive est beaucoup plus probable.
Plus la dissipation thermique de la bague est bonne, plus la valeur PV admissible est élevée. Une valeur PV plus élevée permet à la bague de supporter une combinaison plus importante de vitesses et de charges.
En outre, une bague en plastique à paroi mince est capable de respecter des tolérances plus étroites. Elles ont également moins de chances de se déformer, ce qui peut être fréquent avec une bague à paroi plus épaisse.
Enfin, pour les applications où le poids et l'économie de carburant sont importants, par exemple dans les bicyclettes de course, les motoneiges, les automobiles et les motos, une bague en plastique à paroi mince est idéale. L'image 1.2 compare les poids de différents matériaux de bagues.
Idées reçues
Maintenant que nous avons comparé les performances de ces deux types de bagues, j'aimerais aborder quelques idées fausses.
- Une bague en plastique à paroi mince n'est pas aussi robuste qu'une bague en bronze à paroi épaisse. L'épaisseur de la paroi d'une bague n'est pas directement liée à sa résistance. D'autres facteurs sont plus importants et doivent être pris en considération, notamment le poids, le coefficient de frottement et la résistance à l'usure de la bague.
- En raison de la minceur de sa paroi, la pression superficielle d'une bague en plastique press-fit sera affectée négativement. La pression superficielle d'une bague press-fit est définie en livres par pouce carré (PSI), qui est calculée par la charge à l'aide de la formule livres / (diamètre intérieur x longueur) et ne dépend pas de l'épaisseur de la paroi. Qu'il s'agisse d'une bague en plastique à paroi mince ou d'une bague en bronze à paroi épaisse, la pression de surface est uniquement basée sur la PSI calculée.
- Une bague en plastique à paroi mince a une durée de vie plus courte que sa contrepartie en bronze à paroi épaisse. Il est raisonnable de supposer que puisqu'une bague en plastique contient moins de matière (une paroi plus mince), elle ne durera pas aussi longtemps qu'une bague en bronze à paroi épaisse. C'est faux, car la paroi mince d'une bague en plastique aide à dissiper toute accumulation de chaleur, ce qui prévient en fait l'usure.
- Les bagues en bronze sont conçues avec une paroi plus épaisse pour compenser l'usure, mais même avec ce matériau supplémentaire, la surface de la bague reste sujette à l'usure. Dans les applications à forte rotation, le fait de relubrifier continuellement la bague permet d'éviter l'usure. Cependant, si une bague en bronze est utilisée pour faciliter d'autres types de mouvement, une usure excessive peut entraîner un jeu supplémentaire entre l'arbre et le roulement. Dans ce cas, un certain nombre de problèmes se posent.
- Il est important de se rappeler que l'usure dépend de la composition du matériau de la bague et non de l'épaisseur de la paroi (voir aussi l'idée fausse 1). C'est pourquoi igus® développe en permanence de nouvelles matières plastiques qui réduisent l'usure et offrent une solution durable et sans entretien pour de nombreuses applications.

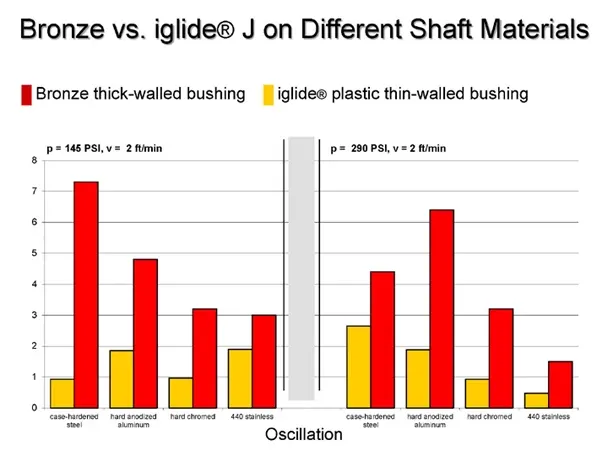

1.3 Même si les bagues en bronze ont une paroi plus épaisse, leur taux d'usure est plus élevé que celui des bagues en plastique à paroi mince.
