Câbles hybrides adaptés aux variateurs Siemens avec OCC

Réduction des coûts grâce à l'élargissement de la gamme de produits avec un matériau de gaine extérieure en PVC

Avec plus de 4600 câbles d'entraînement, igus élargit sa gamme de catalogues, disponible à tout moment, avec tous ses avantages (jusqu'à 4 ans de garantie, pas de quantité minimale de commande, pas de frais de coupe, sept qualités de câbles différentes, prêts à être raccordés ainsi que testés et approuvés, à partir de 24 heures). Les câbles hybrides harnachés adaptés à Siemens se composent de câbles servo pour la transmission de puissance et de câbles bus intégrés pour la transmission de signaux (également connus sous le nom d'One Cable Connection / OCC).

En tant que câbles prêts à être raccordés avec de faibles exigences de câblage, ils sont prêts à être utilisés immédiatement et sont donc utilisés dans de nombreuses industries et machines-outils telles que la manutention, les systèmes de convoyage ou la construction d'usines.

En 2022, nous élargirons la gamme de produits de câbles hybrides harnachés avec une gaine extérieure en PVC. Pour répondre aux exigences accrues de vos composants à connecter, nos câbles hybrides adaptés au Siemens OCC restent le bon choix pour les applications mobiles. Grâce au rayon de courbure toujours faible de 10xd, des économies potentielles peuvent être réalisées en termes d'espace d'installation et de coûts des matériaux.

Parcourir la boutique

Quels sont les avantages des câbles d'entraînement hybrides?

Tous les câbles igus sont rétractables avec la garantie chainflex typique jusqu'à 4 ans.

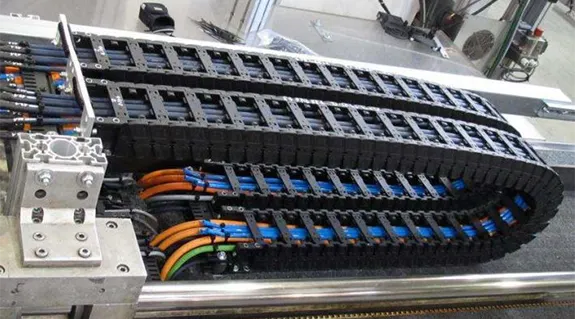

Comme pour tous les câbles chainflex, nous nous concentrons exclusivement sur une utilisation hautement dynamique dans les chaînes d'énergie. C'est pourquoi les matériaux choisis pour l'isolation, la gaine et l'ensemble du processus sont d'une qualité nettement supérieure à celle des câbles normaux. Ces superstructures, testées dans le laboratoire igus de 3 800 m², doivent toujours subir plusieurs millions de cycles dans le cadre du programme d'essai. Nos câbles se distinguent donc de ceux proposés sur le marché. De bons concepts de blindage sont très importants pour les câbles hybrides.

Vos avantages en un coup d'œil

Tech up

Gain de place et de poids à l'installation : un seul câble pour l'alimentation et les données
Avec des ensembles de données prêts pour EPLAN, génération automatique de schémas de câblage, de listes de pièces et d'autres documents de conception dans CAE
Peut être commandé directement en ligne avec une garantie allant jusqu'à 4 ans

Baisse des coûts

Sélection de produits personnalisés grâce à l'élargissement du portefeuille de produits
Réduction des coûts d'entreposage propres grâce à la livraison juste à temps
Pas de supplément pour quantité minimale, pas de frais de coupe
Réduction du temps de conception de 50 % grâce aux macros EPLAN prêtes à l'emploi

Preuve

100 % des essais, y compris le sceau d'approbation et le rapport d'essai
Laboratoire d'essai de 3 800 m².
Plus de 12 000 câbles harnachés testés numériquement par semaine

Durabilité

Matériaux de câble durables + connecteurs de haute qualité + usinage = fiabilité garantie et maintien de la valeur des composants
Calcul individuel de la durée de vie, donc sans surdimensionnement

Complément de gamme en 2022 avec gaine extérieure en PVC

Câbles servo hybrides Siemens (câbles de base)

Numéro de pièce du fabricant	Matière de la veste	igus® No. de pièce	Type de câble	Nombre d'âmes et section nominale du conducteur [mm²]	Ø extérieur [mm]	Rayon de courbure
NOUVEAU 6FX_002-8QN04	PVC	MAT97515129	Câble de base	4G0.34+(2x0.34)C+(4xAWG26)C)C	10.0	10.0xd	Commande
6FX_002-8QN04	PUR	MAT98515147	Câble de base	(4G0.34+(2x0.34)C+(4xAWG26)C)C	10.0	10.0xd	Commande
NOUVEAU 6FX_002-8QN08	PVC	MAT97515130	Câble de base	(4G0.75+(2x0.5)C+(4xAWG26)C)C	11.0	10.0xd	Commande
6FX_002-8QN08	PUR	MAT98515148	Câble de base	(4G0.75+(2x0.5)C+(4xAWG26)C)C	11.0	10.0xd	Commande

Câbles servo hybrides Siemens (câbles d'extension)

Numéro de pièce du fabricant	Veste matériau	igus® No. de pièce	Type de câble	Nombre d'âmes et section nominale du conducteur [mm²]	Ø extérieur [mm]	Rayon de courbure
NOUVEAU 6FX_002-8QE04	PVC	MAT97515131	Câble d'extension	(4G0.34+(2x0.34)C+(4xAWG26)C)C	10.0	10.0xd	Quantité commandée
6FX_002-8QE04	PUR	MAT98515149	Câble d'extension	(4G0.34+(2x0.34)C+(4xAWG26)C)C	10.0	10.0xd	Commande
NOUVEAU 6FX_002-8QE08	PVC	MAT97515132	Câble d'extension	(4G0.75+(2x0.5)C+(4xAWG26)C)C	11.0	10.0xd	Quantité commandée
6FX_002-8QE08	PUR	MAT98515150	Câble d'extension	(4G0.75+(2x0.5)C+(4xAWG26)C)C	11.0	10.0xd	Commande

Câbles hybrides pour Siemens OCC avec gaine extérieure en PUR

Câbles servo hybrides Siemens (câbles de base)

Numéro de pièce du fabricant	Veste matériau	igus® No. de pièce	Type de câble	Nombre d'âmes et section nominale du conducteur [mm²]	Ø extérieur [mm]	Rayon de courbure
6FX_002-8QN04	PUR	MAT98515147	Câble de base	(4G0.34+(2x0.34)C+(4xAWG26)C)C	10.0	10.0xd	Commande
6FX_002-8QN08	PUR	MAT98515148	Câble de base	(4G0.75+(2x0.5)C+(4xAWG26)C)C	11.0	10.0xd	Commande

Câbles servo hybrides Siemens (câbles d'extension)

Numéro de pièce du fabricant	Veste matériau	igus® No. de pièce	Type de câble	Nombre d'âmes et section nominale du conducteur [mm²]	Nombre d'âmes et section nominale du conducteur [mm²]	Rayon de courbure
6FX_002-8QE04	PUR	MAT98515149	Câble d'extension	(4G0.34+(2x0.34)C+(4xAWG26)C)C	10.0	10.0xd	Commande
6FX_002-8QE08	PUR	MAT98515150	Câble d'extension	(4G0.75+(2x0.5)C+(4xAWG26)C)C	10.0	10.0xd	Commande

Trouver le câble d'entraînement correspondant

L'outil de recherche de produits readycable : calcul direct de la durée de vie de tous les câbles d'entraînement.

Vendu au pied avec la technologie hybride

Les câbles chainflex sont des câbles non harnachés pour les applications mobiles dans les chaînes d'énergie ou pour les applications robotiques. Ils sont fiables et bénéficient d'une garantie allant jusqu'à 4 ans.

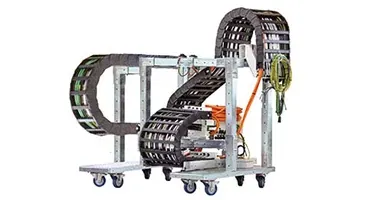

Systèmes d'approvisionnement en énergie prêts à être raccordés

Avec nos systèmes readychain, nous fournissons des systèmes individuels de fourniture d'énergie exploitée, qui peuvent être facilement installés sur place. Cela permet de réduire considérablement les coûts des processus internes et de se concentrer sur ses compétences de base.

Assistance pour les demandes

Pour toute question supplémentaire ou information sur les produits, veuillez contacter :

Stephen Van Dam+1 401 438-2200 Courriel

Service clientèle:
Téléphone : du lundi au vendredi, de 8 h à 17 h.
LiveChat : 24 heures sur 24.

Prendre rendez-vous
Prendre rendez-vous avec un expert produit.
