Triflex entièrement fermé® pour les mouvements 2D et 3D
La série triflex® a été développée pour guider les câbles de façon sécuritaire lors d'un mouvement en 3D. Dans ce cas, la flexibilité d'un tuyau est combinée à la stabilité d'un porte-câble e-chain® avec un rayon fixe et défini. Cette gamme modulaire unique permet des mouvements très complexes. Par exemple : Combinaison de maillons de chaîne se déplaçant sur un, deux ou trois axes dans une chaîne électronique®.
Possibilité de combiner les sections fermées et les sections à ouverture rapide
Possibilité de combiner les sections fermées et les sections à ouverture rapide
Séparation - Soulever la partie latérale et la tourner légèrement
Séparation - Soulever la partie latérale, la tourner légèrement et la séparer.
Ouverture uniquement dans la série 352/353
Ouverture uniquement dans les séries 352/353 - Placer un tournevis dans l'ouverture et soulever le couvercle.
Shop triflex® Une ou deux directions de mouvement, conception fermée

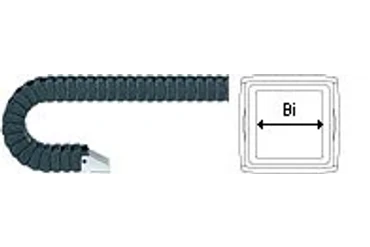

Une direction en mouvement
332-16
Hauteur intérieure hi : 16 mm
Largeur intérieure Bi : 16 mm
Rayon de courbure R : 38 - 100 mm
Pas : 13,3 mm
332-32
Hauteur intérieure hi : 32 mm
Largeur intérieure Bi : 32 mm
Rayon de courbure R : 75 - 250 mm
Pas : 25 mm

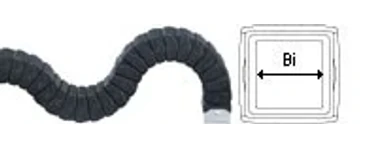

Deux directions en mouvement
332-50
Hauteur intérieure hi : 50 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 100 - 250 mm
Pas : 30 mm
332-75
Hauteur intérieure hi : 75 mm
Largeur intérieure Bi : 75 mm
Rayon de courbure R : 140 - 300 mm
Pas : 36 mm
Une ou deux directions de déplacement, ouverture par pression
352-50
Hauteur intérieure hi : 50 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 10 - 250 mm
Pas : 30 mm
Trois directions mobiles, conception fermée

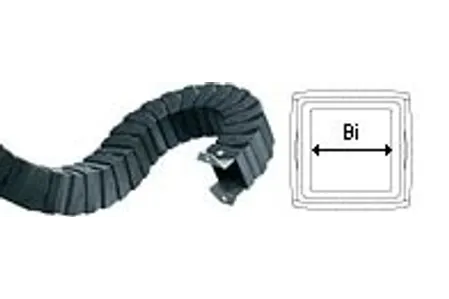

Deux directions en mouvement
333-16
Hauteur intérieure hi : 16 mm
Largeur intérieure Bi : 16 mm
Rayon de courbure R : 38 - 100 mm
Pas : 13,3 mm
333-32
Hauteur intérieure hi : 32 mm
Largeur intérieure Bi : 32 mm
Rayon de courbure R : 75 - 250 mm
Pas : 25 mm
333-50
Hauteur intérieure hi : 50 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 100 - 250 mm
Pas : 30 mm
333-75
Hauteur intérieure hi : 75 mm
Largeur intérieure Bi : 75 mm
Rayon de courbure R : 140 - 300 mm
Pas : 36 mm
Trois directions de mouvement, ouverture par pression
Ouverture par pression
353-50
Hauteur intérieure hi : 50 mm
Largeur intérieure Bi : 50 mm
Rayon de courbure R : 10 - 250 mm
Pas : 30 mm
Ce système d'articulation modulaire et robuste convient pour :
- Mouvements à trois axes pour des machines de tout type
- Pour les environnements encrassés
- Haute résistance à la traction
- Lorsque des formes rectangulaires sont requises
- Complètement fermé - protection fiable contre la saleté et les copeaux
- Combinaison de différents rayons de courbure et axes
- Connexion et séparation possibles à n'importe quelle chaîne
- Soutiens de montage à bride ou soutiens, acier galvanisé
- Séries 352 et 353 à ouverture rapide
- Combinaison possible des séries 353/333
Secteurs industriels et applications typiques
- Machines-outils
- Robotique
- Système de manutention
- Industrie du plastique
- Machines de construction
- Fabrication de véhicules
- Matériel médical
Exemples d'applications
Applications dans divers secteurs industriels et dans le laboratoire d'essai igus®.
triflex® applications
IF -Design Award pour triflex®-Design
Possibilité de mouvements de torsion
