E6-1 : nouvelle génération de chaînes électroniques à faible bruit & adaptées aux salles blanches®

Après 10 années de succès en tant que chaîne de salle blanche et de « chuchotement », la nouvelle génération est dans les starting-blocks. Outre les avantages éprouvés de l'E6, la nouvelle génération offre d'autres avantages qui facilitent considérablement la manipulation. De plus, grâce à des changements dans la conception, l'accessibilité à l'intérieur a été améliorée, le poids a été réduit et l'assemblage a été facilité.

Avantages de l'E6-1 :

Version sans carrossage par rotation des maillons intérieurs
Très silencieux grâce au faible pas et au frein "" dans le système de chien d'arrêt
(E61.29.070.055.0 à 1m/s = 32dB(A) selon l'essai interne igus 4479)
Vibrations extrêmement faibles
Système de fixation à faible abrasion (pas de connexion goupille/trou)
Absence quasi-totale d'effet polygonal, d'où un fonctionnement en douceur
L'espace intérieur lisse est exempt d'arêtes gênantes pour une longue durée de vie des câbles et des tuyaux.
Série E61-29 : Les traverses s'ouvrent des deux côtés par encliquetage et sont amovibles le long des rayons intérieurs et extérieurs.
Réduction de poids d'environ 30 % par rapport au système E6
Prix bas

Contacter un expert

Nouvelles caractéristiques des porte-câbles E6-1

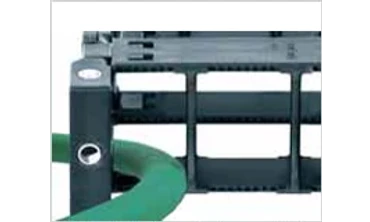

Nouvelle génération de séparation intérieure, encore plus respectueuse des câbles.

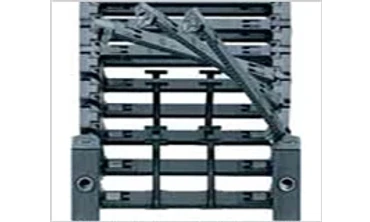

Nouveau mécanisme d'ouverture par pression, la série E61-29 s'ouvre au choix à gauche ou à droite

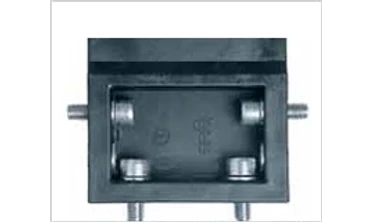

NOUVEAU KMA avec possibilités de fixation dans toutes les directions

Shop System E6-1 - Barres transversales pivotantes à gauche et à droite

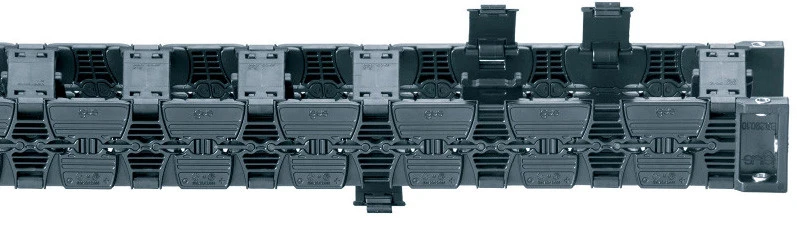

E61-29

Hauteur intérieure hi : 29 mm
Largeurs intérieures Bi : 30 - 140 mm
Rayons de courbure R : 55 - 150 mm
Pas : 22 mm

E61-29 Chaîne électronique®

E61-35

Hauteur intérieure hi : 35 mm
Largeurs intérieures Bi : 30 - 140 mm
Rayons de courbure R : 55 - 150 mm
Pas : 25 mm

Chaîne électronique E61-35®

E61-40

Hauteur intérieure hi : 40 mm
Largeurs intérieures Bi : 40 - 300 mm
Rayons de courbure R : 63 - 200 mm
Pas : 27,8 mm

Chaîne électronique E61-40®

E61-52

Hauteur intérieure hi : 52 mm
Largeurs intérieures Bi : 40 - 300 mm
Rayons de courbure R : 75 - 200 mm
Pas : 30 mm

E61-52 e-chain®

igus® pour les salles blanches - l'adéquation des chaînes électroniques E6-1®

L'abrasion déjà faible de la chaîne électronique® est encore une fois considérablement réduite par l'utilisation d'un matériau spécial. Dans de nombreuses applications où des solutions spéciales encombrantes sont utilisées, une simple chaîne électronique standard® peut être utilisée à la place. Un vaste programme d'essais a été réalisé pour des applications avec ou sans soutien. Pour de nombreuses applications, la chaîne électronique® fabriquée dans un matériau spécial peut être utilisée pratiquement sans abrasion. Les essais de l'IPA ont confirmé que les chaînes électroniques standard® d'igus® répondent aux exigences des salles blanches et ont été qualifiées de « testées et jugées très bonnes ». Les salles blanches exigent une très grande résistance à l'usure des pièces mobiles - les chaînes électroniques® (par exemple) doivent donc être très résistantes à l'usure pour répondre aux spécifications standard de cet environnement important.

Y = poids [kg/m]

La nouvelle génération E6-1 a une capacité d'accélération accrue grâce à la réduction du poids - la chaîne électronique® est également extrêmement silencieuse et très dynamique.

Y = Niveau de bruit dB (A)

La série E61-29 a été testée dans le laboratoire igus® et présente un niveau sonore inférieur de -2 dB(A) à celui de la série E6-29 d'igus®, qui est déjà la meilleure de sa catégorie.

chaîne électronique avec E6-1

Barres transversales pivotantes

Pour protéger encore plus efficacement les câbles et les tuyaux de la chaîne électronique®, la conception du nouvel E6-1 a été considérablement améliorée. Les barres transversales d'ouverture sont très douces et arrondies, tout comme la transition entre le maillon de la chaîne et la barre transversale d'ouverture. Tous les points d'injection et de marquage ont été placés à l'extérieur de la section transversale du câble.

Applications typiques

Industrie des semi-conducteurs
Industrie des imprimantes et des loteries
Pour les applications avec des accélérations maximales
Lorsque le bruit et l'usure minimaux sont importants

Classification IPA - Rapport IG1303-640-1 : Classe ISO 1, selon la norme DIN EN ISO 14644-1
pour la série E61.29.050.075.0.CR avec v = 0,5 m/s, 1,0 m/s, 2,0 m/s

Bruit extrêmement faible
E61.29.070.055.0 à 1m/s = 32dB(A) selon l'essai interne igus 4479

Exemples d'applications

Applications dans divers secteurs industriels et dans le laboratoire d'essai igus®.

Système E6-1
