Système E3 e-chain®: porte-câbles en 3 parties pour un fonctionnement silencieux dans les espaces restreints
E3 : Système pour applications hautement dynamiques
Chaîne électronique en trois parties ® avec de nombreuses idées nouvelles - le système igus ® E3 combine un faible pas, un fonctionnement silencieux, un faible bruit, une stabilité, une installation simple et un bon rapport coût-efficacité. L'élément élastique remplace le système d'alésage en tant que connecteur et empêche les mouvements relatifs entre les articulations. Pour cette raison, une absence totale d'usure est atteinte (salle blanche). Afin de réduire les coûts de fabrication et d'assemblage, le clip à ressort n'est pas monté individuellement, mais sur une longueur de 10 maillons de chaîne.
Une bande élastique relie les traverses et les séparateurs et accélère l'installation.
Séparateurs sur la bande pour la séparation de la section transversale de la chaîne.
La décharge de traction universelle peut être adaptée individuellement à la largeur de la chaîne.
Magasin Système E3

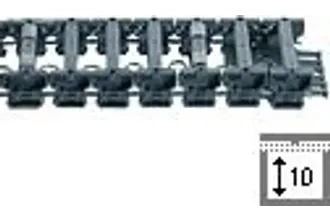

E3-10
Hauteur intérieure hi : 10 mm
Largeurs intérieures Bi : 20 - 60 mm
Rayons de courbure R : 15 - 48 mm
Pas : 16,7 mm
E3-15
Hauteur intérieure hi : 15 mm
Largeurs intérieures Bi : 20 - 60 mm
Rayons de courbure R : 32 - 75 mm
Pas : 16,7 mm

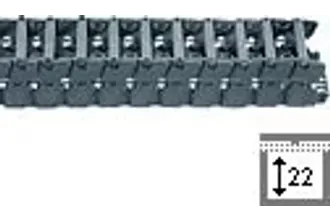

E3-22
Hauteur intérieure hi : 22 mm
Largeurs intérieures Bi : 20 - 60 mm
Rayons de courbure R : 44 - 75 mm
Pas : 16,7 mm
E3 : Système pour applications hautement dynamiques
Les temps de cycle sont toujours plus courts dans l'automatisation, tandis que les exigences en matière de réduction du bruit, de durée de vie et d'amortissement des vibrations sont toujours plus élevées. Pour ce vaste domaine de la petite chaîne électronique®, igus® présente maintenant la gamme de produits E3 qui répond entièrement à ces exigences :
- Fonctionnement extrêmement silencieux (max. 38 dB(A)).
- L'élément élastique remplace les goupilles et les alésages en tant qu'éléments de fixation.
- Chaîne modulaire composée de trois éléments
- Barre transversale et séparateur économiques "sur la bande"
- Accès plus rapide et plus facile aux câbles grâce au système de fermeture à glissière
- Bonne stabilité grâce à des maillons stables et imbriqués
- Facile à raccourcir ou à rallonger
- Idéal pour les câbles plats
- Accessoires : Séparateurs, décharges de traction intégrées, soutiens de montage
Secteurs industriels et applications typiques
- Production et traitement des semi-conducteurs
- Optique
- Machines d'insertion automatique
- Technologie de manutention des matériaux
- Technologie de mesure
- Imprimantes et traceurs
- Applications en salle blanche
- Construction mécanique générale
iF-Design Award 2005
