E1 e-chain® system : Une chaîne modulaire, un porte-câble en une seule pièce pour des applications simples

Bande modulaire d'un seul tenant pour des applications simples - avec la nouvelle E1, de nouveaux domaines d'application peuvent être ouverts là où les chaînes d'énergie étaient jusqu'à présent trop onéreuses. L'E1 est rentable pour les grandes quantités, rapide à installer et garantit l'ordre et la sécurité lorsque les câbles doivent être déplacés de temps à autre.

e-chain® dans une seule bande

  • Une solution économique pour les grands nombres
  • E1 : e-chain® en une seule bande
  • Longueur de chaque bande de chaîne : 255 mm
  • Peut être raccourci ou rallongé selon les besoins grâce à la bande de chaîne modulaire moulée par injection
  • Ouverture facile
  • par encliquetage Maillon de montage pour la connexion de plusieurs rubans
  • de chaîne Possibilité de fixation par l'alésage de la bande de chaîne
  • Plusieurs matériaux possibles Classification
  • UL94-V2

Industries et applications typiques :

  • Automobile Bureautique
  • Construction de
  • distributeurs automatiques Appareils électroniques
  • Construction mécanique légère
Contacter un expert
Facile à raccourcir ou à rallonger

Facile à raccourcir ou à rallonger

Système Shop E1 - Ouverture par pression à l'extérieur

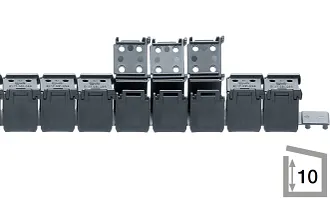

Série E1-10

Série E1-10

Hauteur intérieure hi : 10 mm
Hauteur intérieure Bi : 13 mm
Rayon de courbure R : 18 mm
Pas : 20 mm

e-chain®, ouverture par pression le long du rayon extérieur
Série E1-17

Série E1-17

Hauteur intérieure hi : 17 mm
Largeur intérieure Bi : 21 - 44 mm
Rayon de courbure R : 28 mm
Pas : 25,5 mm

e-chain®, ouverture par pression le long du rayon extérieur
Série E1-18

Série E1-18

Hauteur intérieure hi : 18 mm
Hauteur intérieure Bi : 15 mm
Rayon de courbure R : 28 mm
Pas : 25,25 mm

e-chain®, ouverture par pression le long du rayon extérieur
Série E1-20

Série E1-20

Hauteur intérieure hi : 20 mm
Hauteur intérieure Bi : 15 mm
Rayon de courbure R : 28 mm
Pas : 25 mm

e-chain®, ouverture par pression le long du rayon extérieur

Instructions d'installation

Raccourcissement et allongement de la chaîne électronique®.

Instructions de montage

Exemples d'application

Applications dans divers secteurs industriels et dans le laboratoire d'essai igus®.

Applications des porte-câbles
