Conception intelligente et modulaire de la barre transversale d'extension E4Q
Système modulaire de barres d'extension pour les grands diamètres
Concept de barre d'extension modulaire avec mécanisme d'ouverture E4Q : adaptation individuelle de la chaîne d'énergie au diamètre du tuyau. S'installe facilement sans outils et permet de remplacer les tuyaux au fur et à mesure des besoins. L'utilisation de barres d'extension au lieu de barres transversales permet d'agrandir considérablement l'espace intérieur de la chaîne d'énergie, ce qui permet de guider de façon sécuritaire des tuyaux d'aspiration de grande taille si nécessaire. L'espace de remplissage peut encore être subdivisé par la gamme d'éléments de séparation intérieurs spéciaux adaptés aux câbles, de sorte qu'il est possible d'assembler les câbles et les tuyaux en fonction de vos besoins à partir du système modulaire.
Tech up
- Guidez efficacement les tuyaux de grande taille
- La barre d'extension modulaire permet une flexibilité et une adaptation maximales aux dimensions des tuyaux
- Outre les tuyaux, cette conception permet d'accueillir et d'installer facilement d'autres types de câbles.
- La barre transversale standard permet de réaliser de nombreuses largeurs.v
Baisse des coûts
- Gain de temps : montage simple, rapide et sans outil
- Si une réparation est nécessaire, le tuyau est rapidement remplacé en ouvrant la barre transversale de la barre d'extension.
- Au lieu d'une chaîne d'énergie plus grande, utilisez une chaîne d'énergie plus petite et plus rentable avec une barre transversale d'extension pour plus de hauteur intérieure pour le guidage des tuyaux.
Preuve
- Depuis de nombreuses années, igus résout les problèmes posés par les applications exigeantes avec les barres transversales d'extension des gammes E2 et E4.
Durabilité
- Faites recycler votre chaîne d'énergie à la fin de son cycle de vie grâce au programme de recyclage igus chainge. Quel que soit le fabricant.
Vous recevrez un bon d'achat. - igus a investi dès le début dans Mura Technology et contribue à faire progresser le recyclage chimique. Des déchets plastiques au pétrole brut en 20 minutes.
Barres transversales d'extension faciles à ouvrir pour guider les grands tuyaux jusqu'à 175 mm
*Disponible sur demande
| Numéro de pièce | (1) Adaptateur latéral | (2) Adaptateur de hauteur | (3) Barre transversale | (4) Diamètre d ≤ ø [mm] | Largeur intérieure de la chaîne électronique Bi2 [mm] |
|---|---|---|---|---|---|
| E4Q.58.250. / H4Q.58.250. | C1132.B062* | C1132.H060* | C1132.100* | 100 | 250 |
| E4Q.58.300. / H4Q.58.300. | C1132.B062* | C1132.H110* | C1132.150* | 150 | 300 |
| E4Q.82.262. / H4Q.82.262. | C1132.B087* | C1132.H110* | C1132.162* | 175 | 262 |
| E4Q.82.337. / H4Q.82.337. | C1132.B062* | C1132.H060* | C1132.112* | 175 | 337 |
| Numéro de pièce | Hauteur intérieure de la barre transversale d'extension hi1 / hi2 [mm] | Barre transversale extérieure d'extension de la hauteur ha1 / ha2 [mm] | Largeur libre de la barre transversale d'extension Bi1 [mm] | Largeur intérieure de la chaîne électronique Bi2 [mm] | Largeur extérieure de la chaîne e Bi2 [mm] |
|---|---|---|---|---|---|
| E4Q.58.250. / H4Q.58.250. | 58 / 118 | 84 / 134 | 125 | 250 | 284 |
| E4Q.58.300. / H4Q.58.300. | 58 / 168 | 84 / 194 | 175 | 300 | 334 |
| E4Q.82.262. / H4Q.82.262. | 82 / 142 | 108 / 168 | 137 | 262 | 313 |
| E4Q.82.337. / H4Q.82.337. | 82 / 192 | 108 / 218 | 187 | 337 | 388 |

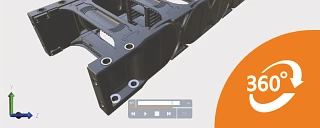

Parcourez les modèles 3D interactifs de divers porte-câbles et câbles
Explorez notre modèle 3D innovant et interactif de ce produit. Découvrez différents éléments de conception et visualisez des concepts avec une précision inégalée.
