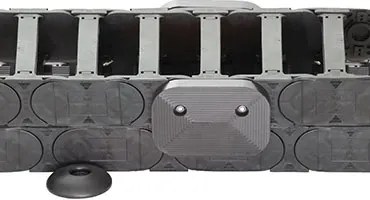

autoglide 5 - transmission d'énergie et de données installée en une heure

autoglide 5 - Chaînes d'énergie avec guide au sol en câble d'acier

Gagnez 88% de temps de montage grâce à une chaîne d'énergie économique pour l'intralogistique et les systèmes de grues

Le système igus autoglide 5 transmet de l'énergie, des données, des liquides et de l'air de façon sécuritaire et pratiquement sans entretien dans un système à un prix avantageux.

Caractéristiques techniques :

Voyage	Vitesse	Bruit pendant le fonctionnement
80m	4 m/s	63dB (A) à 2 m/s

Vers le magasinSoumettre une demande de renseignements

Tech up

Énergie, données, air et liquides dans UN SEUL système
Souvent, deux ou plusieurs autres systèmes sont nécessaires à la transmission des données.
Vitesse de 4 m/s
Course de 80 m
Fonctionnement silencieux : 63db(A) à 2m/s
50% du sol de l'hall reste libre, aucune goulotte de guidage n'est nécessaire

Baisse des coûts

Temps de montage 88% plus court que celui d'une solution standard conventionnelle avec des goulottes de guidage
A partir de 49 €/mètre, prêt à être installé, y compris e-chain 2400.07AG.075.0, guide-câble en acier, câble bus harnaché et 5 conducteurs simples de 6 mmchacun2
Disponible en tant que système harnaché avec câbles, tuyaux et connecteurs
Moins d'entretien et de nettoyage

Preuve

Testé dans le laboratoire d'igus et par notre client, la société Beewen GmbH.
Convient à d'autres industries et applications : unités de stockage et de déstockage, grues intérieures, opérateurs portuaires, installations sportives, théâtres, machines-outils, robots linéaires.

Durabilité

La consommation d'énergie pour la fabrication de l'autoglide 5 est inférieure de 64 % à celle d'une chaîne d'énergie avec auge en aluminium sur un trajet de 50 m.
Recyclage gratuit de la chaîne d'énergie intégrée par le biais du programme igus chainge
En savoir plus sur la contribution d'igus à Plastic2Oil

Composants supplémentaires

Éléments d'amortissement

Réduit le bruit de roulement et rend le fonctionnement plus souple

Réduction du bruit de roulement de 3dB(A) à 1m/s
Fonctionnement plus silencieux
Il suffit de l'insérer dans le soutien de rail
Rééquipement rapide

Pont à extrémité fixe

Réduction de la longueur du câble et des coûts

Possibilité d'alimentation centrale en énergie et d'alimentation inversée
Longueur de câble plus courte
Réduction de la longueur du câble

Gamme de produits :

Solution complète

[Travel: 10 - 60m]

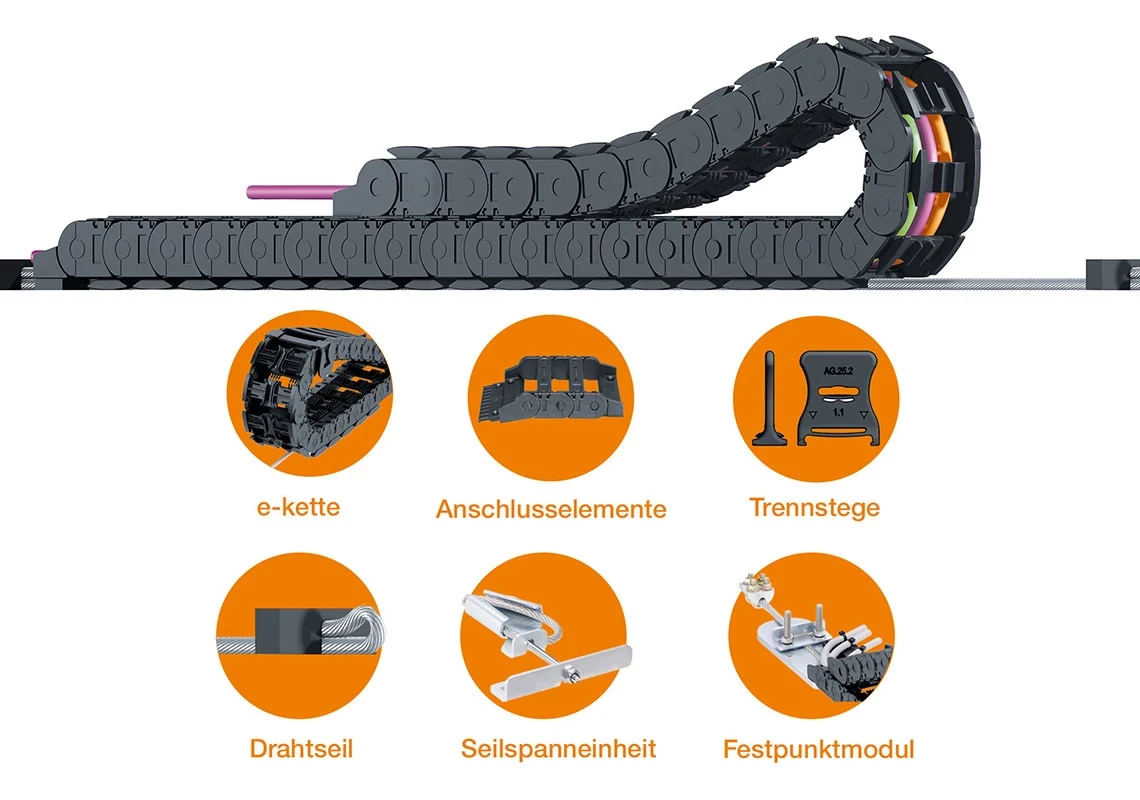

1 ensemble complet se compose de :

2400.07AG5 chaîne d'énergie
Pièces détachées AG5 et AG
séparateurs tous les 2 maillons, pré-assemblés
soutien de rail pour AG
guide de roulement supérieur
soutiens de montage pour l'extrémité mobile
câble en acier
unité de tension du câble
module d'extrémité fixe
instructions d'installation/montage

Vers le magasin

Chaîne énergétique en deux parties

N° de pièce	Hauteur intérieure	Largeur intérieure	Rayon de courbure***
2400.05AG5*	25 mm	57 mm	075/100/125/150 mm	Soumettre une demande de renseignements
2600.07AG5*	75 mm	75 mm	075 mm	Soumettre une demande de renseignements
2600.10AG5*	100 mm	100 mm	075 mm	Soumettre une demande de renseignements

Chaîne énergétique en quatre parties

N° de pièce	Hauteur intérieure	Largeur intérieure	Rayon de courbure***
E4.32.10AG5*	32 mm	100 mm	100/125/150/175/200 mm	Soumettre une demande de renseignements
E4.32.112AG5*	32 mm	112 mm	100 mm	Soumettre une demande de renseignements
E4.32.12AG5*	32 mm	125 mm	100 mm	Soumettre une demande de renseignements
E4.32.15AG5*	32 mm	150 mm	100 mm	Soumettre une demande de renseignements
E4.32.17AG5*	32 mm	167 mm	100 mm	Soumettre une demande de renseignements
E4.32.20AG5*	32 mm	200 mm	100 mm	Soumettre une demande de renseignements
E4.32.262AG5*	32 mm	262 mm	100 mm	Soumettre une demande de renseignements
E4.42.10AG5*	42 mm	100 mm	125 mm	Soumettre une demande de renseignements
E4.42.112AG5*	42 mm	112 mm	125 mm	Soumettre une demande de renseignements
E4.42.12AG5*	42 mm	125 mm	125 mm	Soumettre une demande de renseignements
E4.42.15AG5*	42 mm	150 mm	125 mm	Soumettre une demande de renseignements
E4.42.17AG5*	42 mm	167 mm	125 mm	Soumettre une demande de renseignements
E4.42.20AG5*	42 mm	200 mm	125 mm	Soumettre une demande de renseignements
E4.42.262AG5*	42 mm	262 mm	125 mm	Soumettre une demande de renseignements

Chaîne énergétique à rouleaux

N° de pièce	Hauteur intérieure	Largeur intérieure	Rayon de courbure***
P4.32.10AG5*	32 mm	100 mm	150/200 mm	Soumettre une demande de renseignements
P4.32.10AG5*	32 mm	100 mm	150 mm	Soumettre une demande de renseignements
P4.32.112AG5*	32 mm	112 mm	150 mm	Soumettre une demande de renseignements
P4.32.12AG5*	32 mm	125 mm	150 mm	Soumettre une demande de renseignements
P4.32.15AG5*	32 mm	150 mm	150 mm	Soumettre une demande de renseignements
P4.32.17AG5*	32 mm	167 mm	150 mm	Soumettre une demande de renseignements
P4.32.20AG5*	32 mm	200 mm	150 mm	Soumettre une demande de renseignements
P4.32.262AG5*	32 mm	262 mm	150 mm	Soumettre une demande de renseignements
P4.42.10AG5*	42 mm	100 mm	100 mm	Soumettre une demande de renseignements
P4.42.112AG5*	42 mm	112 mm	100 mm	Soumettre une demande de renseignements
P4.42.12AG5*	42 mm	125 mm	100 mm	Soumettre une demande de renseignements
P4.42.15AG5*	42 mm	150 mm	100 mm	Soumettre une demande de renseignements
P4.42.17AG5*	42 mm	167 mm	100 mm	Soumettre une demande de renseignements
P4.42.20AG5*	42 mm	200 mm	100 mm	Soumettre une demande de renseignements
P4.42.262AG5*	42 mm	262 mm	100 mm	Soumettre une demande de renseignements
Disponible à partir du printemps 2021 Disponible en stock ** Grands rayons de courbure sur demande

Document de présentation technique autoglide vs. systèmes Busbar

Document de présentation technique : Chaîne d'énergie avec guide-câble en acier comme alternative à un jeu de barres?

Jusqu'à présent, de nombreux utilisateurs se sont appuyés sur des jeux de barres pour alimenter les grues intérieures et extérieures, les trains électriques et les unités de stockage et de déstockage. Un prix similaire à celui d'un jeu de barres, mais des avantages en termes d'installation, de modularité et d'entretien. autoglide 5 combine le meilleur des deux mondes. Pour en savoir plus, consultez le document de présentation technique "Chaîne d'énergie avec guide-câble en acier, une alternative à la barre collectrice?"

Problème d'utilisateur :

Les avantages de l'utilisation d'autoglide 5 :

Jusqu'à présent, de nombreuses personnes se sont appuyées sur des systèmes de barres conductrices pour la transmission de l'énergie et des données dans des espaces restreints et compacts et pour des mouvements rapides, par exemple dans des unités de stockage et de déstockage. Ces systèmes sont très simples à construire et très rentables. Leur principal inconvénient est qu'ils sont coûteux à entretenir, qu'ils ne peuvent être utilisés en standard que pour la transmission d'énergie et qu'ils doivent être nettoyés régulièrement pour éviter les défauts de contact. En outre, ils ne peuvent généralement transmettre que de l'énergie.

Ils peuvent être facilement installés dans l'allée sur un câble ou un profilé.
Prix avantageux
Temps de montage réduit de 88 % par rapport aux auges en aluminium
Longue durée de vie, sans entretien et facile à nettoyer
Énergie, données, air et liquides dans UN SEUL système
Vitesse de 4 m/s
Course de 80 m
Fonctionnement silencieux : 63db(A) à 2m/s
Le sol de l'hall reste libre, aucune goulotte de guidage n'est nécessaire
Disponible sous forme de système harnaché avec câbles, tuyaux et connecteurs

Comment cela fonctionne-t-il?

Le câble métallique fourni est tendu sur le sol. Il est également possible d'utiliser une corde en plastique ou un profilé.
La chaîne électronique peut se déplacer de façon sécuritaire sur le câble. La face inférieure des maillons de la chaîne est dotée d'un élément de guidage au milieu, de sorte que la chaîne d'énergie peut reposer de façon sécuritaire sur le câble. Des éléments autoglisses assurent un roulement précis et résistant à l'usure de la partie supérieure de la chaîne.

L'installation d'autoglide 5 et l'entretien avec l'entreprise Beewen

Vidéo d'installation de l'autoglide 5. Assemblage en quelques étapes.

Instructions d'installation pour autoglide 5

Instructions de montage

L'aide au montage illustrée vous permet de monter l'autoglide 5 rapidement et de manière professionnelle.

Téléchargez maintenant les instructions d'installation de l'autoglide 5

autoglide 5 dans les unités de stockage et de récupération

autoglide 5 pour de nombreuses industries et applications

Le système autoglide 5 n'est pas seulement intéressant pour les unités de stockage et de déstockage, les mini-charges ou d'autres applications dans le domaine de la manutention. Nous développons avec vous des concepts et des prototypes qui peuvent être réalisés efficacement grâce à la conception modulaire d'autoglide 5, à la vaste gamme de chaînes et de câbles d'énergie igus ainsi qu'à notre expérience. Quels sont les paramètres essentiels pour vous? Quelle est la vitesse, le remplissage ou la course dans votre application? Demandez-nous et nous développerons ensemble une solution pour votre application qui réduira les coûts et améliorera la technologie.

FAQ

La base est le modèle 2400 avec une largeur de 77 mm et un rayon de courbure de 75 mm. D'autres largeurs et rayons sont bien sûr possibles.

Oui, car les barres transversales spéciales s'ouvrent simplement. En cas d'usure, elles peuvent être facilement remplacées.

Comme pour toutes les chaînes électroniques, nous visons les 10 millions de cycles ou 10 000 km. Les essais pour une déclaration garantie sont toujours en cours dans notre laboratoire.

Nous testons actuellement l'utilisation d'une corde en plastique.

Plus de séries autoglide

Solutions spéciales pour les longs trajets sans goulottes de guidage

Aperçu de l'actualité de la chaîne électronique 2020

Découvrez ici plus d'actualités e-chain 2020

Actualités catalogue produits 2020

Toutes l'information sur nos nouveaux produits et les compléments à la gamme de produits dans le catalogue gratuit.

Télécharger le catalogue maintenant

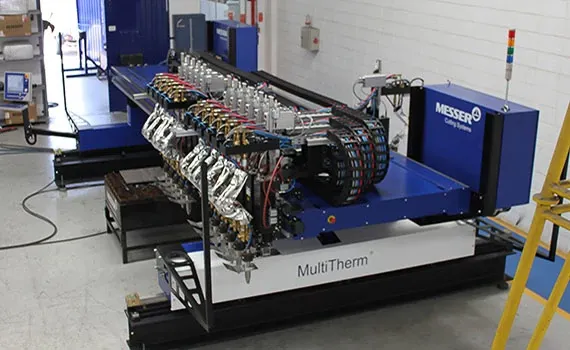

Exemple d'application avec autoglide

Machines de coupe

Ici, des chaînes électroniques de la série 3500 avec des rayons de courbure de 150 mm et 250 mm ont été utilisées. Un système de glissement automatique permet à la chaîne de glisser directement l'une sur l'autre. Les barres transversales spéciales en forme de peigne permettent à la chaîne de se guider elle-même, ce qui signifie qu'il n'est pas nécessaire d'ajouter une goulotte de guidage supplémentaire. En outre, l'un des avantages techniques et économiques particuliers des produits igus est la réduction des coûts.
