Pour les sollicitations
extrêmes.

Les câbles de données souples, supports d'informations

Un câble de données est un câble à plusieurs conducteurs qui sert à la transmission simple de données et/ou d'informations. Ce qui importe, c'est que les données parviennent bien de l'expéditeur au destinataire. Le blindage joue un rôle particulier pour l'assurer. Les câbles de données igus sont utilisés partout où la transmission sûre d'un grand nombre de données est requise en mouvement. Ils sont généralement blindés et guident les signaux très variés des applications. Les conducteurs sont très fins et ont une isolation de couleur pour les distinguer les uns des autres. Ces câbles sont nettement moins utilisés qu'ils l'étaient autrefois, étant peu à peu remplacés par des câbles bus dans les applications. Ce qui ne veut pas dire qu'ils n'ont plus leur raison d'être. Ils restent beaucoup utilisés par nos clients. Ils représentent une solution peu coûteuse pour transmettre des données simples et sont disponibles en différentes versions mécaniques et électriques. Nous les proposons avec des gaines en trois matériaux. Le choix de la gaine est source d'économies supplémentaires.

Pourquoi DIN 47100 et de quoi s'agit-il ?

La norme DIN 47100 porte sur le codage couleur des conducteurs dans les câbles en vue de leur identification. Ce codage est connu dans tous les secteurs industriels, il fait quasiment office de norme et pourtant tous nos câbles n'ont pas de conducteurs multicolores. Pourquoi ? Les conducteurs de différentes couleurs sont certes la norme, mais cela ne concerne que les conducteurs très fins. Pour igus, cela concerne des conducteurs à partir de 0,75 mm² et plus petits. Pour les conducteurs plus gros, les conducteurs sont noirs avec une numérotation blanche, ce qui permet une production nettement plus économique. Mais lorsque les conducteurs ont une toute petite section, la numérotation est difficile à lire et parfois impossible à mettre sur le conducteur. C'est la raison pour laquelle le codage couleur a été introduit pour le repérage des conducteurs. En présence de grandes quantités de conducteurs, des repérages supplémentaires tels que des anneaux sur les conducteurs sont utilisés, la quantité de couleurs étant limitée.

Toronnage en couches, paire torsadée, par torsadée avec blindage par paire

Toronnage en couches/TP/blindage par paire

Nos câbles de données sont disponibles en différentes qualités mécaniques et aussi en trois constructions électriques différentes. Nous proposons à nos clients trois structures différentes afin de pouvoir respecter les paramètres électrotechniques devant souvent l'être lors de la transmission de données. Ces paramètres particuliers sont respectés par la structure à paires torsadées (Twister Pair, TP) et à l'intégration d'un blindage par paire. La structure à paires torsadées contribue à réduire au maximum la diaphonie entre les conducteurs. Les paires torsadées offrent aussi une meilleure protection face aux interférences électriques et magnétiques que les conducteurs guidés en parallèle. Grâce aux torsades, les perturbations dues aux champs magnétiques se produisant à l'intérieur du câble se neutralisent mutuellement en grande partie. Si une protection encore plus élevée est requise, nous vous recommandons de faire appel à des câbles avec blindage par paire. Ce type de blindage offre une protection supplémentaire face aux perturbations électromagnétiques entre les paires.

Quarte-étoile et diaphonie de proximité

Qu'entend-on par structure quarte-étoile ?

Cette structure décrit la disposition des conducteurs dans un câble à quatre conducteurs. Un câble de données a en général des conducteurs de différentes couleurs mais nous utiliserons ici la désignation 1 à 4 pour simplifier les choses. Dans un câble conventionnel, les conducteurs sont désignés dans le sens des aiguilles d'une montre. Cela signifie que l'on a par exemple en haut à gauche le 1, en haut à droite le 2, en bas à droite le 3 et en bas à gauche le 4. Sur la quarte-étoile, les conducteurs sont dans l'ordre 1, 3, 2, 4 dans le câble. Les paires 1-2 et 3-4 sont droites l'une sur l'autre dans leurs champs magnétiques, ce qui évite les superpositions de signaux. On évite ainsi la diaphonie de proximité. Vous trouverez ici de plus amples informations à ce sujet dans notre blog.

Exemple d'application de câble de données

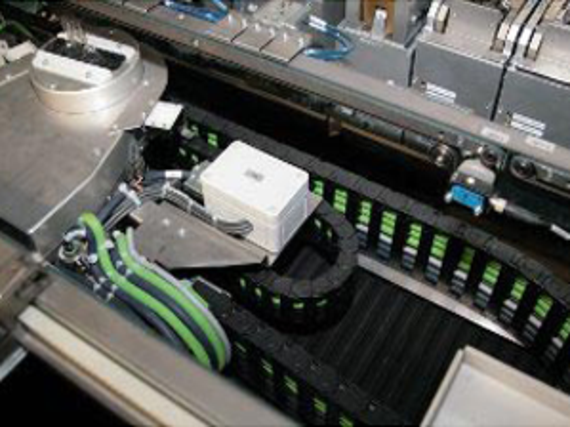

Peu de place ? Nous avons la solution !

Un équipement qui doit fonctionner à pleine puissance 24 heures sur 24 est extrêmement exigeant, une exigence qui vaut aussi pour les fournisseurs des différents composants de la machine. Le « Speedmounter » de la société IPTE GmbH en est un bon exemple. L'utilisation de nos chaînes porte-câbles et de câbles de données chainflex permet d'espacer les intervalles d'entretien à l'entreprise et de réduire nettement ses coûts. Nos câbles bénéficient aussi de leur structure particulière avec une gaine intérieure surmoulée par extrusion qui leur permet de conserver leurs propriétés de transmission même après des millions et des millions de cycles.

Circuit board assembler

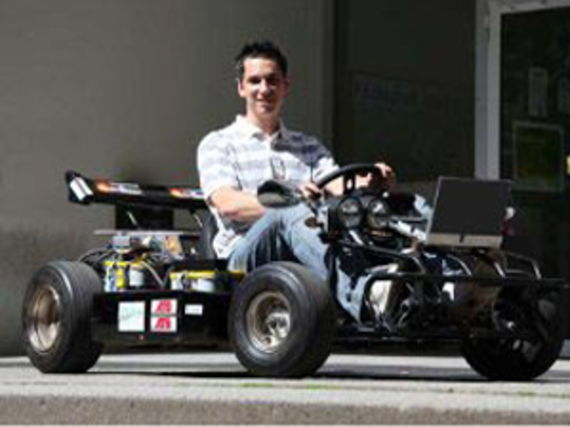

Des produits igus pour le projet étudiant « e-kart »

Une équipe d'étudiants de l'établissement d'enseignement supérieur de Karlsruhe (Allemagne) s'est donné pour objectif de transformer un kart à moteur à combustion homologué pour la circulation routière en un « e-kart » procurant le maximum de plaisir au volant. Le kart électrique est optimisé et modifié par les étudiants depuis des années. Récemment, c'est une nouvelle batterie pour le chargement rapide qui a été intégrée. Cet ajout fait appel à bon nombre de nos produits. Notamment à des câbles blindés qui résistent aux vitesses et aux accélérations élevées.

Electric go-cart
