Exemple 2 : Propriétés techniques CAT5 – testé, testé, testé, testé

Modification des propriétés de transmission électrique du câble CAT5 lorsqu‘il est sollicité par le rayon de courbure minimal

CAT5

Des taux de transmission élevés jusqu‘à 100 MBit/s sollicitent énormément la structure du câble ainsi que les matériaux. L‘utilisation des câbles dans des Chaînes Porte-Câbles sollicite encore plus les matériaux et provoque à long terme la modification des propriétés électriques. C‘est un câble CF14.02.04.02.CAT5 pour taux de transmission élevés qui a été sélectionné. Même en cas de sollicitation par le rayon de courbure minimal, le câble doit satisfaire aux exigences électriques de la norme IEC 61156-6.>

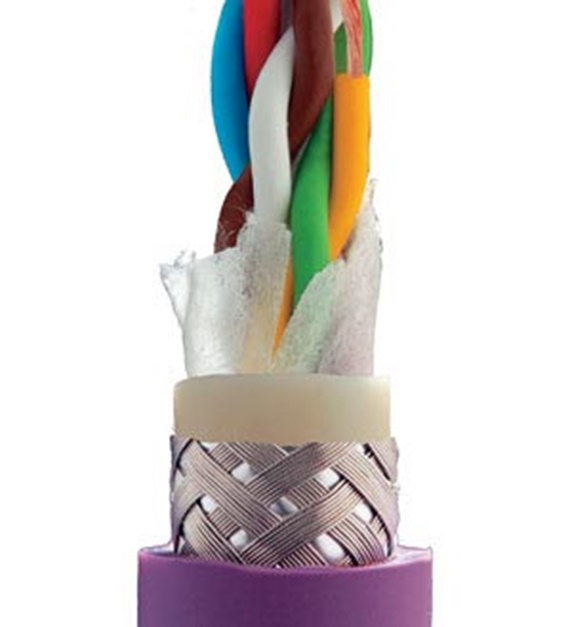

Le câble CF14.02.04.02.CAT5 dispose de 4 paires de conducteurs toronnés présentant chacune une section nominale de 0,25 mm2. Le conducteur est réalisé en fils de cuivre nus et est entouré d‘une gaine isolante en mousse de PE.


Caractéristiques examinées :

Impédance caractéristique des paires individuelles

Affaiblissement des paires individuelles

Perte d‘insertion en fonctionnement des paires individuelles

Affaiblissement paradiaphonique des paires individuelles l‘une contre l‘autre



L‘objet de l‘étude est de déterminer si le câble va respecter les valeurs limites de la norme IEC suite à la sollicitation à la courbure.

Propriétés techniques CAT5

Atténuation

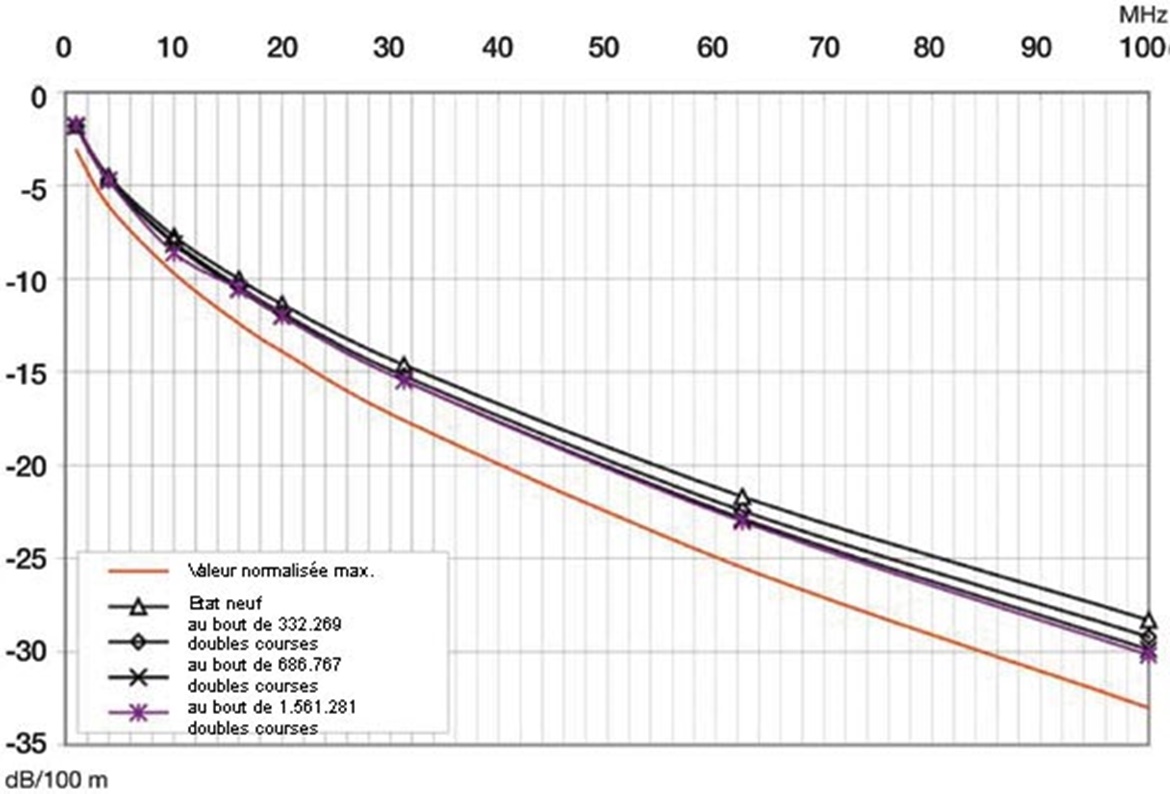

Les valeurs maximales de l‘affaiblissement individuel sont indiquées en dB/100 m dans la norme DIN IEC 61156-6 pour chaque paire de conducteurs pour l‘impédance caractéristique nominale correspondante. Ce faisant, les câbles sont répartis en plusieurs catégories, en fonction de la fréquence de transmission prévue. Pour le câble soumis à l‘étude, des fréquences de transmission jusqu‘à 100 MHz sont prévues, ce qui correspond ainsi à la catégorie 5e.

Résultat de l‘essai

L´atténuation, qui sert d´unité de mesure de la diminution de l´énergie électrique d´un signal transmise sur le câble, reste en dessous de la valeur limite prescrite même après plus de 1,5 million d´allers-retours au rayon de courbure minimum. Les caractéristiques de transmission électrique telles que l´impédance caractéristique, l´atténuation d´adaptation et la paradiaphonie sont remplies de manière à ce que, malgré les fortes sollicitations mécaniques, les valeurs électriques de la norme IEC soient respectées pour un câble de catégorie 5.

Ce test et d´autres servent de base à la garantie standard jusqu´à 10 millions de cycles accordée dans le catalogue.
