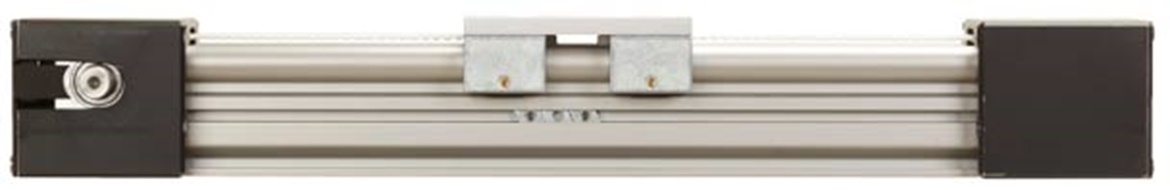

Le module linéaire à courroie crantée drylin® ZLW-1660 est la solution idéale pour de nombreuses tâches de réglage et de positionnement et vient compléter la gamme drylin® ZLW par une nouvelle taille.
Sa hauteur de montage est de 72 mm seulement. La course peut être librement définie (3 000 mm maximum).
Guidage linéaire 100% sans graisse
Charge axiale maxi. : 500 N
Raccordement moteur possible (NEMA 34)

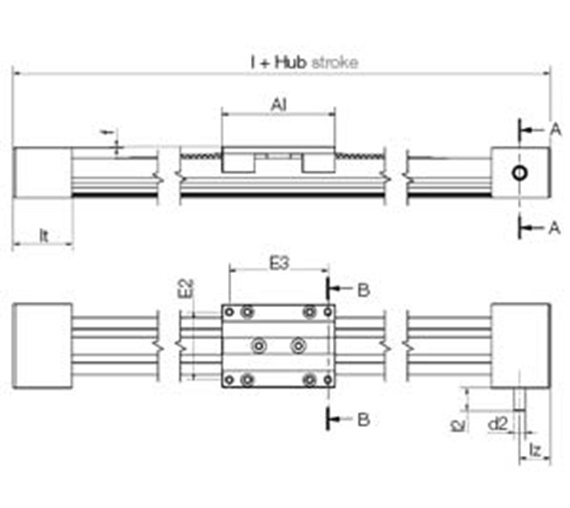

Référence | A | Al | H | E2 | E3 | l | R | f | lt | sg | ha | lz | l2 | d2* | –0,3 | ±0,15 | ±0,15 | ±0,15 | ±0,3 | h9 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ZLW-1660-02-S-100-L (1) | 4,09 | 3,94 | 2,83 | 3,39 | 82 | 9,92 | 2,36 | 0,08 | 2,99 | M8 | 1,69 | 38 | 0,79 | 0,55 | 1 080,56 USD | |
ZLW-1660-02-S-100-R (1) | 4,09 | 3,94 | 2,83 | 3,39 | 82 | 9,92 | 2,36 | 0,08 | 2,99 | M8 | 1,69 | 38 | 0,79 | 0,55 | 1 080,56 USD | |
ZLW-1660-02-S-100-L/R (1) | 4,09 | 3,94 | 2,83 | 3,39 | 82 | 9,92 | 2,36 | 0,08 | 2,99 | M8 | 1,69 | 38 | 0,79 | 0,55 | 1 081,08 USD |
Course minimum de 250 mm
(1) Dimension X is cut-to-order

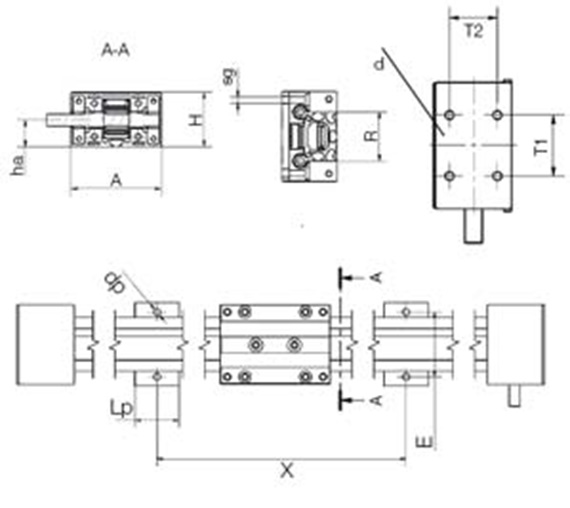

Référence | X | E | LP | dp | T1 | T2 | d | ±0,2 | ±0,25 | ±0,25 |
---|---|---|---|---|---|---|---|---|---|
ZLW-1660-02-S-100-L (1) | - | 3,94 | 1,57 | 0,35 | 65 | 60 | M5 | 1 080,56 USD | |
ZLW-1660-02-S-100-R (1) | - | 3,94 | 1,57 | 0,35 | 65 | 60 | M5 | 1 080,56 USD | |
ZLW-1660-02-S-100-L/R (1) | - | 3,94 | 1,57 | 0,35 | 65 | 60 | M5 | 1 081,08 USD |
Course minimum de 250 mm
(1) Dimension X is cut-to-order
Weight | Weight | max. | Multiplication | Crantage | courroie crantée |
courroie crantée |
courroie crantée |
|||
---|---|---|---|---|---|---|---|---|---|---|
sans course | 100 mm de course |
Longueur de la course |
Matière | Largeur | Tension | |||||
[kg] | [kg] | [mm] | [mm/U] | [mm] | [N] | |||||
Standard 02 | 4,0 | 0,5 | 3000 | 120 | AT 5 | PU et acier | 32 | 500 |
Charge radiale maxi | Palier de déviation | Vitesse maxi | Ecart maxi position | |
---|---|---|---|---|
[N] | [m/s] | [mm] | ||
Standard 02 | 2.000 | Roulement à billes | 5 | ±0,2 |
