Support pivotant | Rotation de 270° des robots industriels

Sur de nombreuses applications, le robot n'effectue une rotation que de quelques degrés sur l'axe 1. Ce petit angle de rotation rend une twisterchain ou une solution du même genre inutilement coûteuse et encombrante.
Pour les angles de rotation allant jusqu'à 270°, igus propose un support pivotant et un adaptateur adéquat à installer sur le robot. Les éléments de fixation à support pivotant fournissent une flexibilité supplémentaire.
Avantages :
  • Rotation sur l'axe 1 allant jusqu'à 270°
  • Structure simple, fine et donc extrêmement compacte
  • Ajout ultérieur simple et rapide
  • Sur stock

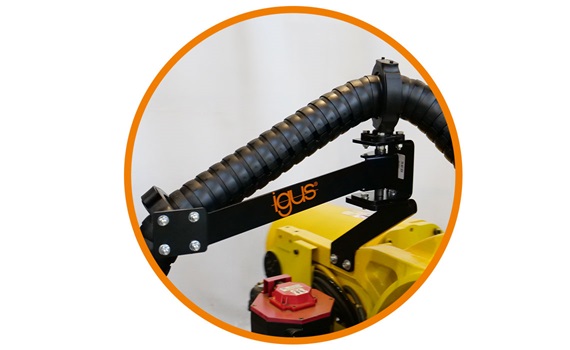

Support pivotant
Support pivotant avec adaptateur

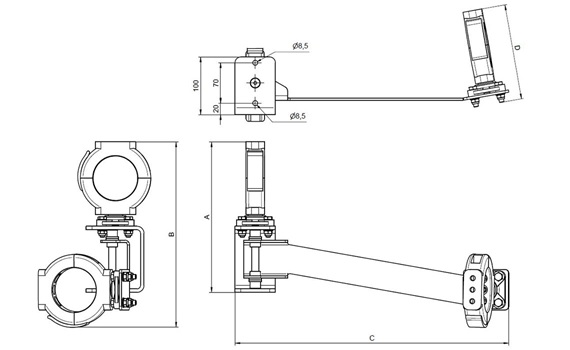

Cotes du support pivotant

Support pivotant pour axe 1 (rotation jusqu'à 270°)

Support pivotant en fonction de la taille de la chaîne, par exemple : TRC.60.087.0 pour TR.907.835.60

Référence Taille Cote A [mm] Cote B [mm] Cote C [mm] Cote D [mm]
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.918.837.40 8,66 10,08 18,66 4,88 444,32 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.918.837.50 8,66 10,08 18,66 4,88 458,73 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.907.835.60 10,28 12,64 18,66 6,5 473,44 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.907.835.65 10,28 12,64 18,66 6,5 475,32 USD Dans le panier
TR.907.835.65.1 10,28 12,64 18,66 6,5 Sur demande Dans le panier
TR.907.835.65.200 10,28 12,64 18,66 6,5 Sur demande Dans le panier
TR.907.835.65.200.1 10,28 12,64 18,66 6,5 Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.907.835.70 10,28 12,64 18,66 6,5 474,44 USD Dans le panier
TR.907.835.70.1 10,28 12,64 18,66 6,5 Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.907.835.85 11,34 13,86 18,66 7,56 503,53 USD Dans le panier
TR.907.835.85.1 11,34 13,86 18,66 7,56 Sur demande Dans le panier
TR.907.835.85.240 11,34 13,86 18,66 7,56 Sur demande Dans le panier
TR.907.835.85.240.1 11,34 13,86 18,66 7,56 Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.907.835.100 11,34 13,86 18,66 7,56 504,56 USD Dans le panier
TR.907.835.100.1 11,34 13,86 18,66 7,56 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Adaptateur pour support pivotant

Pour un montage du support pivotant au robot

  • Convient à différents types de robot
  • L'adaptateur est entouré en bleu sur la photo.
  • Contactez-nous si vous ne trouvez pas le modèle souhaité.
Adaptateur pour support pivotant
Référence pour la série
TR.919.992 Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.917.615 200,10 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.917.979 382,33 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.917.981 226,62 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.918.097 194,67 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.918.735 294,93 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.918.766 410,20 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.918.817 625,31 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.919.126 176,01 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.919.632 420,93 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.919.541 285,17 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.919.714 322,63 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Remarque : les consoles de robot pour les différentes séries ne font pas partie de la fourniture
