iglidur® UW - Données du matériau

Tableau de matériaux

Propriétés générales	Unité	iglidur® UW	Procédure de test
Densité	g/cm³	1,52
Couleur		noir
Absorption maxi d'humidité à 23°C / 50% H.R.	% de poids	0,2	DIN 53495
Absorption d'eau maxi³⁾	% de poids	0,8
Coefficient de frottement dynamique contre l'acier	μ	0,15–0,35
Valeur pv, maxi (à sec)	MPa x m/s	0,11
Propriétés mécaniques
Module d'élasticité transversale	MPa	9.600	DIN 53457
Résistance à la flexion à 20°C	MPa	90	DIN 53452
Résistance à la compression (axiale)	MPa	70
Pression de surface statique admissible (20°C)	MPa	40
Dureté Shore D		78	DIN 53505
Propriétés physiques et thermiques
Température supérieure d'utilisation en continu	°C	+90
Température maximum d'emploi à courte durée	°C	+110
Température inférieure d'utilisation	°C	-50
conductivité thermique	W/m x K	0,60	ASTM C 177
Coefficient de dilatation thermique (à 23°C)	K^-1 x 10^-5	6	DIN 53752
Propriétés électriques²⁾
Résistance spécifique	Ωcm	< 10⁵	DIN CIE 93
Résistance superficielle	Ω	< 10⁵	DIN 53482

²⁾ La bonne conductivité de ce polymère peut dans certaines circonstances favoriser la formation de corrosion sur le corps métallique en contact avec lui.
³⁾ Pour ce qui est de l´utilisation de ce matériau en contact direct avec de l´eau, il convient de noter que tous les résultats ont été obtenus dans des conditions de laboratoire avec de l´eau entièrement dessalée. Nous vous recommandons donc de faire des essais en conditions réelles pour votre application.

Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® UW d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]

L'iglidur® UW a été mis au point pour les applications en immersion dont les températures maximales sont nettement inférieures à +100°C. Dans le cas où les températures d'emploi seraient supérieures à cette limite, les Paliers Lisses iglidur® UW500 pourraient être une alternative. Même s'il a été mis au point pour les applications en immersion, l'iglidur® UW convient également au fonctionnement à sec. Ceci est particulièrement important dans le cas d'applications dont le fonctionnement a lieu aussi bien en immersion qu'à sec. Dans la pratique, ce type d'applications est fréquent. Les propriétés de l'iglidur® UW décrites dans ce chapitre font référence à un fonctionnement à sec. S'il en est autrement, cela sera explicitement indiqué.

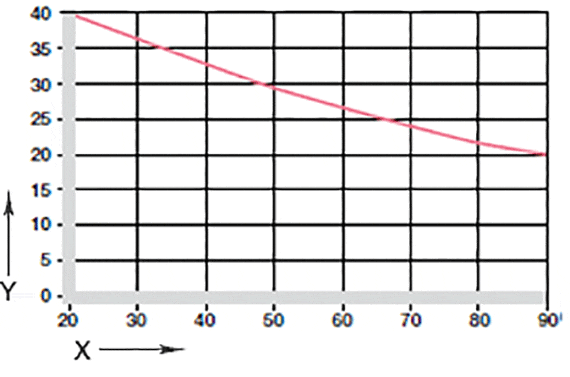

Fig. 02 : Pression de surface maximum admissible en fonction de la température (50 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

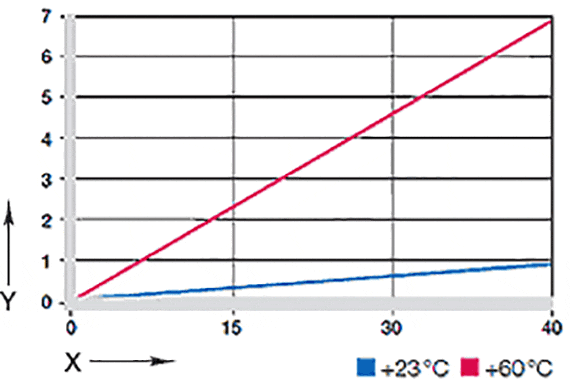

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® UW baisse à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

Le graphique 03 montre la déformation élastique de l´ iglidur® UW en présence de charges radiales. En dessous de la pression de surface admissible recommandée de 40 Mpa, la déformation est inférieure à 1 %.

m/s	Rotation	Oscillant	Linéaire
en continu	0,5	0,4	2
à courte durée	1,5	1,1	3

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

L´iglidur® UW peut être utilisé tant à sec qu´en immersion dans des liquides et à des vitesses élevées. La lubrification hydrodynamique se produisant en immersion aux vitesses élevées permet d´atteindre des vitesses de glissement nettement supérieures à 2 m/s.

A sec, les Paliers Lisses en iglidur® UW peuvent être utilisés jusqu´à 1,5 m/s en courte durée.

Vitesse de glissement

Facteur p x v et lubrification

iglidur® UW	Températures d'emploi
minimum	- 50 °C
maximum, en continu	+ 90 °C
maximum, à courte durée	+ 110 °C
Fixation axiale supplémentaire à partir de	+ 80 °C

Tableau 03 : Températures limites de l´iglidur® UW

Températures

Comme nous l´avons déjà mentionné, des paliers lisses en iglidur® UW sont nécessaires pour les températures peu élevées. En immersion, l´agent dissipe en général la chaleur et c´est donc surtout la température du liquide qui importe. Une sécurisation supplémentaire est nécessaire aux températures supérieures à +80 °C.

Températures, coefficient de dilatation thermique

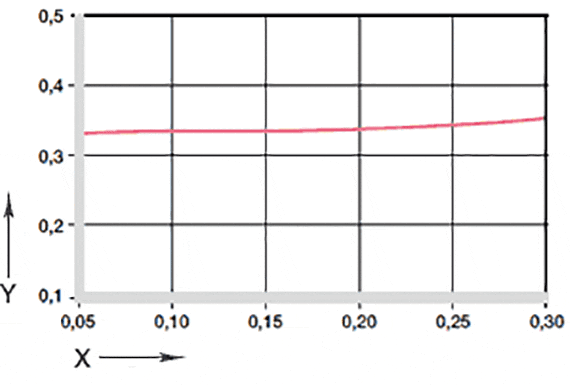

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

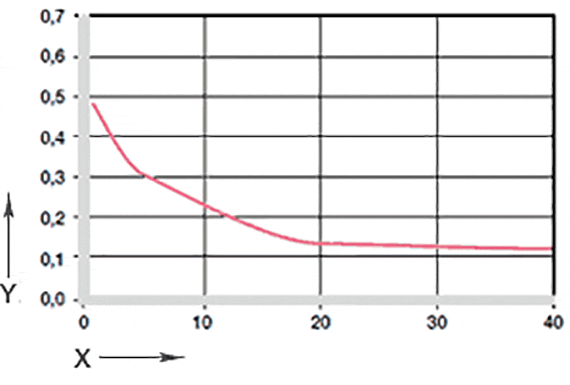

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Les arbres choisis ne devraient pas être trop lisses afin d´éviter une trop forte adhésion et la hausse du coefficient de frottement qui y est liée. Veuillez nous contacter au cas où vous auriez des questions sur la rugosité des arbres dans des applications en immersion.

iglidur® UW	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,15 - 0,35	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® UW avec de l´acier
(Ra = 1 µm, 50 HRC)

Coefficients de frottement

Résistance à l'usure

Usure en rotation avec des arbres en différents matériaux

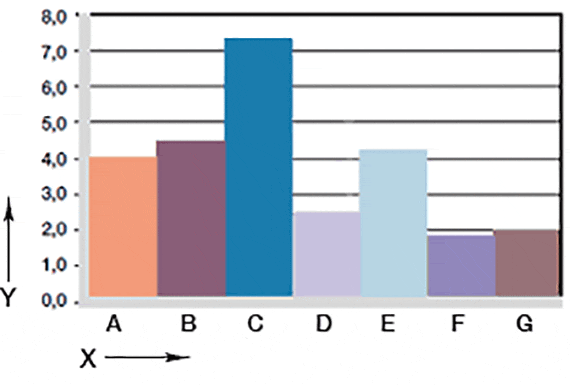

Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, trempé chromé
E = St37
F = 304L
G = X90

Matériaux d'arbres

Les graphiques 06 et 07 montrent un extrait des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® UW. En rotation à faibles charges, ce sont les associations avec les inox X90 et V2A qui offrent les meilleurs résultats en terme d´usure. Les choses changent dès lors que la charge augmente. Veuillez noter que l´usure augmente nettement en présence de charges > 5 Mpa.

Matériaux d'arbres

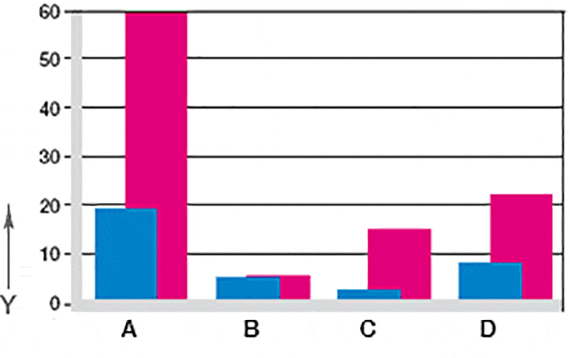

Fig. 07 : Usure sur les applications oscillantes et rotatives avec du Cf53, en fonction de la charge

Y = usure [μm/km]

A= Cf53
B= chromé dur
C= V2A
D= St37

rose = oscillation
bleu = rotation

Agents	Tenue
Alcools	+
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	0 à -
Acides forts	-
Bases diluées	+
Bases fortes	+ à 0

+ bonne tenue 0 tenue relative - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® UW

Propriétés électriques

Résistance spécifique	< 10⁵ Ωcm
Résistance superficielle	< 10⁵ Ω

Résistance aux produits chimiques

Les Paliers Lisses iglidur® UW résistent aux lessives alcalines diluées, aux acides très faiblement concentrés, aux solvants et à toutes sortes de lubrifiants.

Rayonnements radioactifs

Les Paliers Lisses en iglidur® UW résistent aux rayons radioactifs jusqu´à une intensité de 3 x 10² Gy.

Résistance aux UV

Les Paliers Lisses iglidur® UW résistent aux rayons ultraviolets.

Vide

L'emploi des Paliers iglidur® UW sous vide n'est possible que sous réserve. Seuls les Paliers Lisses iglidur® UW secs peuvent être soumis à des tests sous vide.

Propriétés électriques

Les Paliers Lisses iglidur® UW sont conducteurs.

Maximum moisture absorption
dans +23 °C/50 % r. F.	0,2 % du poids
Absorption maxi d'eau	0,8 % du poids

Tableau 06 : Absorption d´humidité de l´iglidur® UW

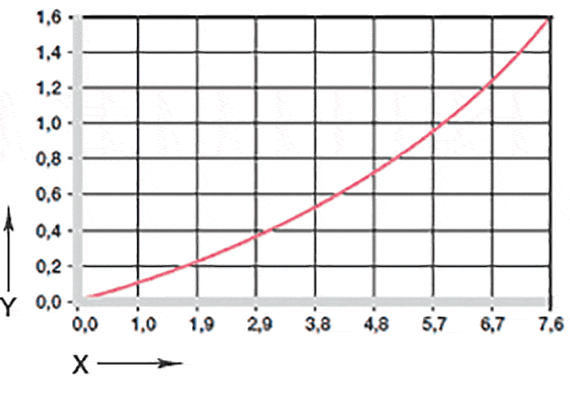

Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité des Paliers Lisses en iglidur® UW est de 0,2 % environ du poids en climat normal. La limite de saturation dans l'eau est de l'ordre de 0,8%. Sauf cas extrême, ces valeurs sont tellement faibles qu'il est possible de faire abstraction du gonflement résultant de l'absorption d'eau .

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® UW E10 [mm]	Housing H7 [mm]
jusqu'à 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 bis 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 bis 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 bis 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 bis 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 bis 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 bis 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 bis 120	0 - 0,087	+0,072 +0,212	0 +0,035
> 120 bis 180	0 - 0,100	+0,085 +0,245	0 +0,040

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses iglidur® UW sont des Paliers standards pour les arbres à tolérances h (h9 minimum recommandé).

Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
