iglidur® TX1 - données du matériau

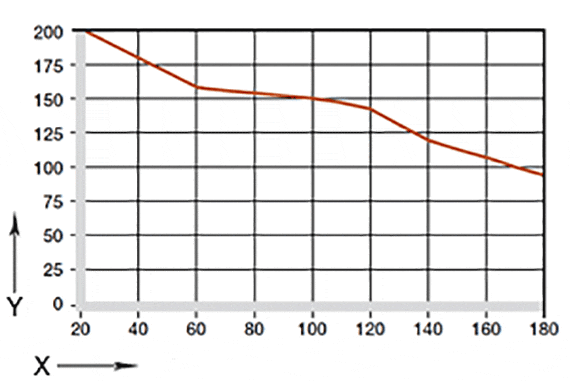

Fig. 02 : Pression de surface maximum admissible en fonction de la température (200 MPa dans +20 °C)

X =Température [°C]
Y = Charge [MPa]

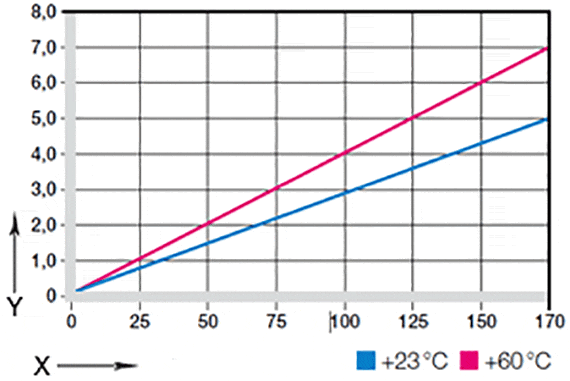

Fig. 03 : déformation en présence de charges en fonction de la température

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La résistance à la compression des paliers lisses en iglidur® TX1 diminue à mesure que la température augmente. Le graphique 02 montre bien cette corrélation. A la température maximale d´utilisation de courte durée de +170 °C, la pression de surface admissible reste encore de 100 MPa. La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées.












Le graphique 03 illustre la déformation élastique de l´ iglidur® TX1 sous l´effet de charges radiales.

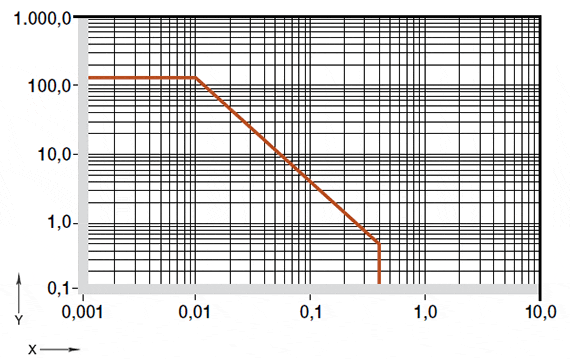

Vitesse de glissement maximale

m/s	Rotation	Oscillant	Linéaire
en continu	0,4	0,2	1
à courte durée	0,9	0,5	2

Tableau 03: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les paliers lisses en iglidur® TX1 conviennent tout particulièrement aux mouvements oscillants avec de fortes charges et des vitesses plutôt basses. Ce qui ne signifie pas pour autant qu´ils ne peuvent être utilisés à des vitesses élevées. Les vitesses indiquées au tableau 03 sont des vitesses limites pour des charges faibles. Elles n´offrent aucune information sur la résistance à l´usure en présence de ces paramètres.

Températures

L´ iglidur® TX1 est un matériau qui résiste bien aux températures élevées. Sa température maximale d´emploi en continu de +120 °C permet un usage très large pour des applications en technique agricole, pour les véhicules utilitaires et les véhicules de construction. Les forces d´emmanchement et de retrait des paliers lisses en iglidur® TX1 sont très élevées sur toute la plage de température et une sécurisation axiale supplémentaire n´est en général pas nécessaire. A partir de +100 °, on peut constater une petite chute, ce qui rend une sécurisation axiale recommandable au cas par cas à partir de cette température. Aux températures élevées, la chaleur due au frottement dans le palier doit aussi être prise en compte.

iglidur® TX1	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,09 - 0,37	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement contre l´acier (Ra = 1 μm, 50 HRC)

Frottement et usure

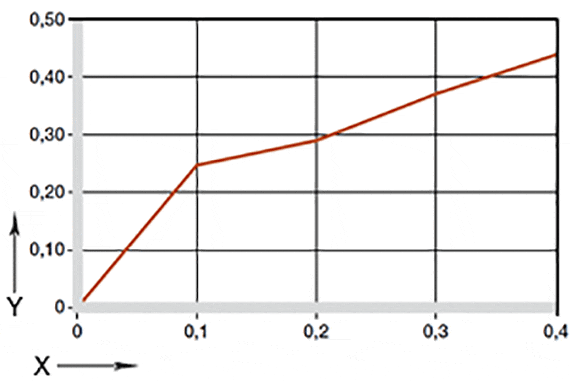

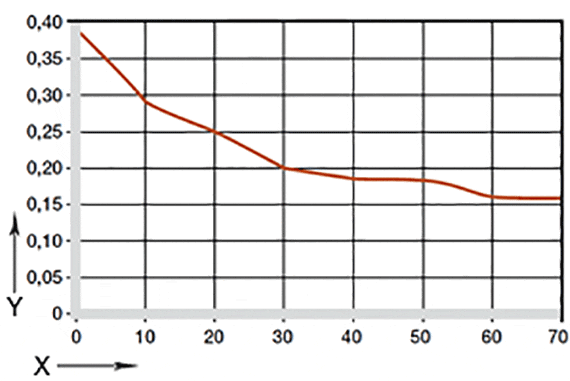

Il convient de signaler que l´association avec un matériau trop rugueux augmente le frottement. Les arbres trop lisses entraînent aussi une hausse du coefficient de frottement. Nous recommandons des arbres d´une rugosité (Ra) comprise entre 0,4 et 0,7 μm maximum. Le coefficient de frottement des paliers lisses en iglidur® TX1 dépend aussi en large mesure de la vitesse et de la charge. Il augmente rapidement à mesure que la vitesse augmente. Il diminue par contre continuellement à mesure que la charge augmente.

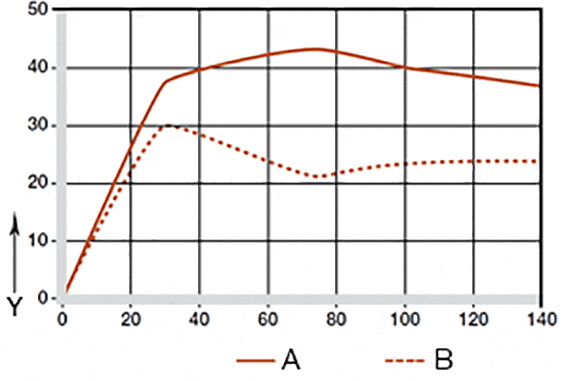

Fig. 07 : Usure sur les applications oscillantes et rotatives avec du Cf53, en fonction de la charge

X = Charge [MPa]
Y = Usure [μm/km]

A = rotation | B = oscillation

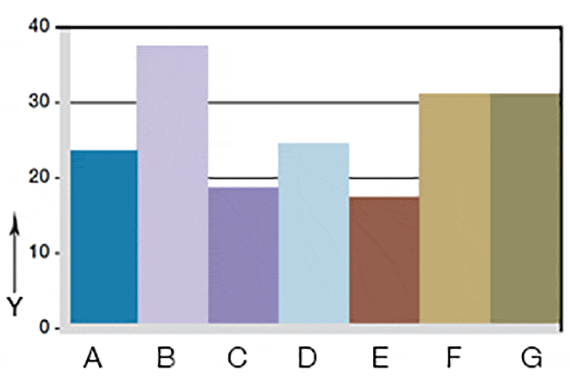

Matériaux d'arbres

Il est généralement recommandé de faire appel à des arbres trempés pour les charges élevées. Cela s´applique tout particulièrement à l´ iglidur® TX1. Mais même avec des arbres tendres, le taux d´usure reste encore acceptable en oscillation avec de fortescharges inférieures à 100 MPa. La comparaison de l´usure en rotation et en oscillation sur le diagramme 07 montre bien que les oscillations à fortes charges conviennent le mieux à l´ iglidur® TX1.

Agents	Tenue
Alcools	0
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	+
Acides forts	-
Bases diluées	+
Bases fortes	-

+ résistant      0 résistant sous conditions      - non résistant

Toutes les données sont à température ambiante [+20 °C]
Tableau 02 : Résistance chimique de l´ iglidur® TX1




Propriétés électriques Les paliers lisses en iglidur® TX1 sont électriquement isolants.

Résistance spécifique	> 1011 Ωcm	DIN CIE 93
Résistance superficielle	> 1013 Ω	DIN 53482

Autres propriétés

Résistance aux produits chimiques
Rayonnements radioactifs Les paliers lisses en iglidur® TX1 résistent aux rayons jusqu´à une intensité de 2 · 10² Gy.


Résistance aux UV Les paliers lisses en iglidur® TX1 résistent de façon durable aux rayons UV.


VacuumLes petites composantes d'eau s'évaporent sous vide. Il peut être utilisé sous vide sans réserve aucune.

Absorption d'humidité

L´absorption d´humidité des paliers lisses en iglidur® TX1 est de0,2% en climat normal. La limite de saturation dans l´eau est de 0,5 %.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® TX1 [mm]	Housing H7 [mm]
> 20 bis 40	0 - 0,052	+0,020 +0,154	0 +0,021
> 40 bis 70	0 - 0,062	+0,025 +0,175	0 +0,025
> 70 bis 80	0 - 0,074	+0,050 +0,200	0 +0,030

Tableau 05 : Tolérances de montage des paliers lisses en iglidur® TX1 selon ISO 3547-1 après emmanchement, sans élargissement possible de l´alésage du boîtier

Tolérances de montage

Les paliers lisses en iglidur® TX1 sont des paliers standard pour les arbres tolérancés h (tolérance recommandée : au moins h9). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après emmanchement dans un logement à la cote nominale, le diamètre intérieur des paliers en en règle générale porté à la bonne tolérance.
