iglidur® T220 - Données du matériau

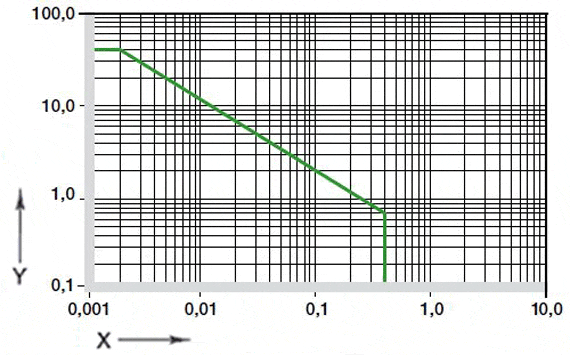

Fig. 02 : Pression de surface maximum admissible en fonction de la température (40 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

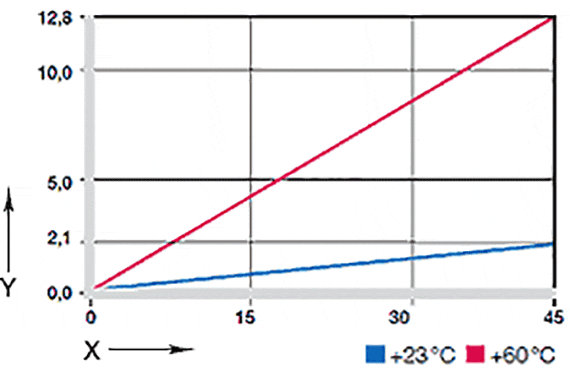

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® T220 baisse à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

Les Paliers Lisses iglidur® T220 peuvent résister à des charges atteignant les limites admissibles de 45 MPa. La déformation est alors de presque 2%. La charge admissible se restreint à mesure que la température augmente (fig. 02).

Vitesse de glissement maximum

m/s	Rotation	Oscillant	Linéaire
en continu	0,4	0,3	1
à courte durée	1	0,7	2

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

La vitesse maximale de glissement des Paliers Lisses en iglidur® T220 est de 0,4 m/s en rotation en continu. Le frottement et l´échauffement qui lui est lié limitent les températures admissibles. De ce fait, des vitesses plus élevées peuvent être obtenues en emploi intermittent ou en linéaire.

iglidur® T220	Températures d'emploi
minimum	- 40 °C
maximum, en continu	+ 100 °C
maximum, à courte durée	+ 160 °C
Fixation axiale supplémentaire à partir de	+ 50 °C

Tableau 03: Températures limites pour l'iglidur® T220

Températures

L'élasticité des Paliers est fonction de la température. L´élasticité augmente nettement dès 60 °C. Une fixation mécanique devrait être prévue à partir de +50 °C.

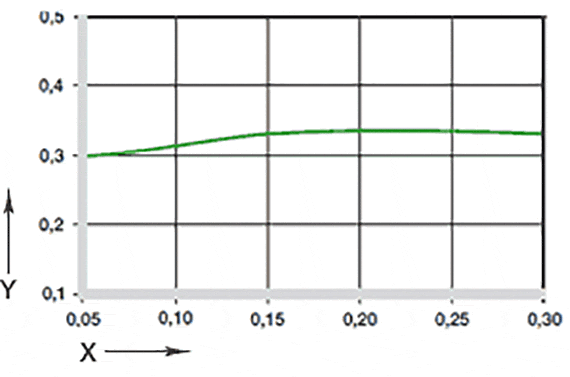

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

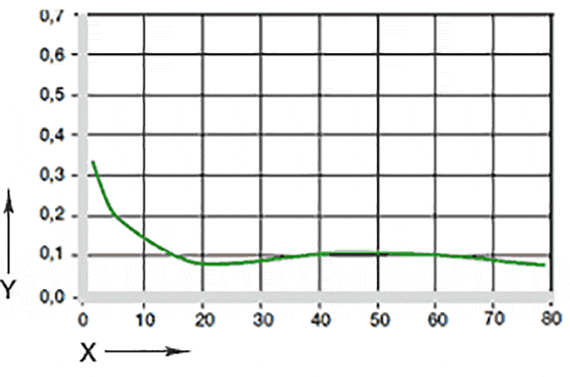

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

En raison du respect des prescriptions du secteur du tabac, les coefficients de frottement et d´usure des Paliers Lisses en iglidur® T220 sont nettement moins bons que ceux des meilleurs Paliers Lisses iglidur®. Le coefficient de frottement diminue avec la charge tandis qu´il n´augmente que légèrement lorsque la vitesse augmente.

iglidur® T220	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,2 - 0,32	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® T220 avec de l´acier (Ra = 1 μm, 50 HRC)

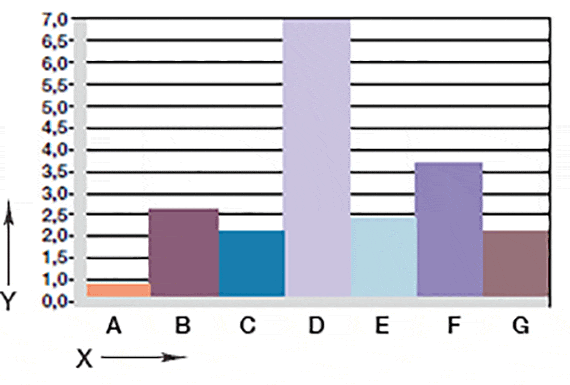

Fig. 06 : Usure, application en rotation avec différents matériaux d´arbre, p = 1 MPa, v = 0,3m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempe
E = St37
F = v2A
G = X90

Matériaux d'arbres

Le graphique 06 montre des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® T220.

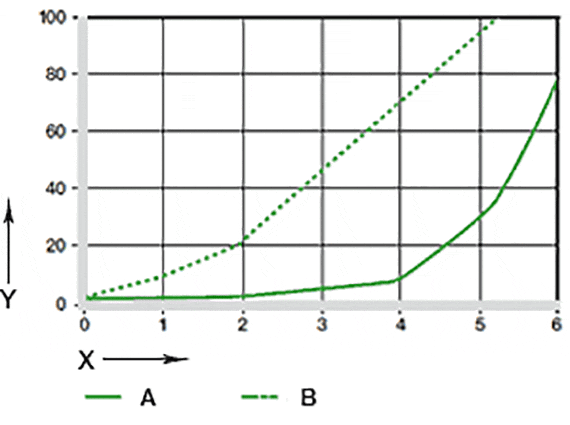

La fig. 07 indique que l'accroissement de la charge se traduit par une très forte augmentation de l'usure du Palier. Par conséquent, il est important de prévoir des cotes suffisantes afin que la charge sur le Palier ne dépasse pas 5 MPa.

Agent	Tenue
Alcools	+
Hydrocarbures	-
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	0
Acides forts	-
Bases diluées	-
Bases fortes	-

+ résistant      0 résistant dans certaines conditions      - non résistant
Ces données concernent la résistance chimique à température ambiante [+20 °C] Tableau 05 : Résistance chimique de l´iglidur® T220

Propriétés électriques

Résistance spécifique	> 1010 Ωcm
Résistance superficielle	> 1010 Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® T220 résistent aux lessives alcalines très diluées et aux acides très faiblement dosés.

Rayonnements radioactifs

Les Paliers Lisses iglidur® T220 résistent au rayonnement jusqu'à une intensité de 3 x 10² Gy.

Résistance aux UV

Les Paliers Lisses iglidur® T220 ne résistent pas aux rayons ultraviolets.

Vide

L'emploi des Paliers iglidur® T220 sous vide n'est possible que sous réserve. Seuls les Paliers Lisses iglidur® T220 secs peuvent être soumis à des tests sous vide.

Propriétés électriques

Les Paliers Lisses iglidur® T220 sont isolants.

Gammes de produits disponibles

Les Paliers Lisses iglidur® T220 sont fabriqués sur commande.

Maximum moisture absorption
dans +23 °C/50 % r. F.	0,3 % du poids
Absorption maxi d'eau	0,5 % du poids

Tableau 06: L'absorption d'humidité par les Paliers iglidur® T220

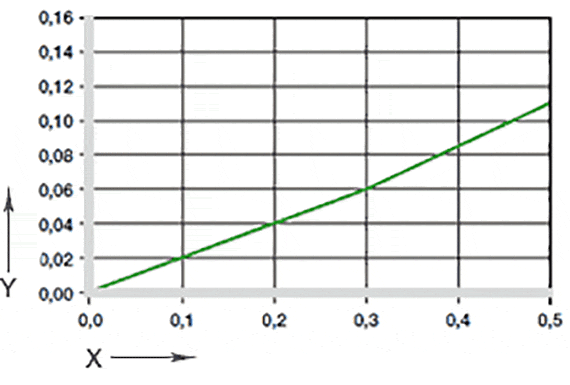

Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité des Paliers Lisses en iglidur® T220 est de 0,3 % du poids environ en climat normal. La limite de saturation dans l'eau est de l'ordre de 0,5%. Sauf cas extrême, ces valeurs sont tellement faibles qu'il est possible de faire abstraction du gonflement résultant de l'absorption d'eau .

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® T220 E10 [mm]	Logement H7 [mm]
jusqu'à 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 bis 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 bis 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 bis 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 bis 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 bis 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 bis 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 bis 120	0 - 0,087	+0,072 +0,212	0 +0,035
> 120 bis 180	0 - 0,100	+0,085 +0,245	0 +0,040

Tableau 07 : Tolérances importantes pour les Paliers iglidur® T220 selon ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® T220 sont des Paliers standard pour arbres tolérancés h (au moins h9 recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7.

Après emmanchement dans un alésage de tolérance H7, le diamètre intérieur des Paliers est automatiquement porté à la tolérance E10.
