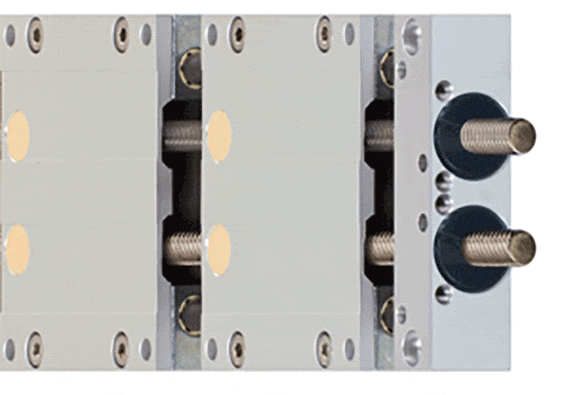

Nouveau module linéaire SLW à double vis
La double unité linéaire
SLWT-1080 offre une
grande flexibilité. Très plate et compacte, la SLWT combine deux tables linéaires sur une même structure. Chaque chariot peut être commandé séparément dans l´unité.
Combinaison possible de différents pas de vis
Déplacement manuel individuel des chariots
Guidage linéaire drylin® W sans graisse
Jeu réglable en option
Gamme :
Données techniques
| Réf. | Course max. | Poids de l´arbre | Force stat. admis. maxi | Matériau bride support d´arbre | ||||
|---|---|---|---|---|---|---|---|---|
| [mm] | [kg] | supplém. (par 100 mm) | axiale [N] | radiale [N] | ||||
| SLWT-16120 | Sur demande | |||||||
| SLWT-BB-16120 | Sur demande | |||||||
| SLWT-1080 | 750 | 1,6 | 0,168 | 157,5 | 630 | 374,32 USD | ||
| SLWT-10120 | 750 | 2,3 | 0,155 | 157,5 | 630 | Sur demande | ||
| SLWT-BB-10120 | 750 | 2,3 | 0,242 | 157,5 | 630 | Sur demande | ||
En savoir plus sur la pièce sélectionnée :

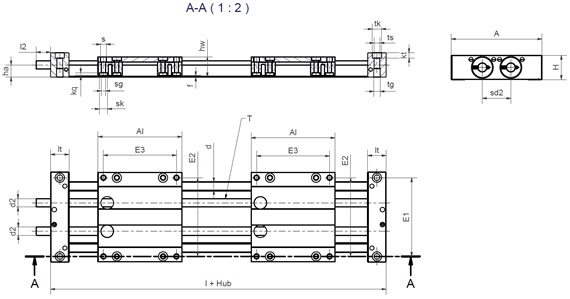

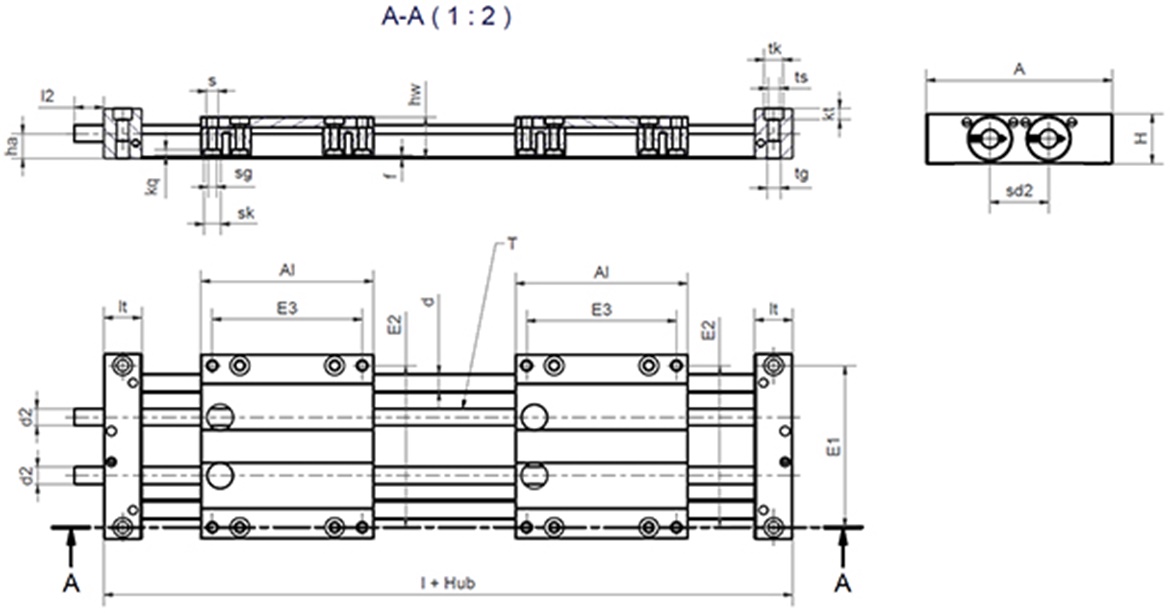

Cotes [mm]
| Réf. | A | Al | H | E1 | E2 | E3 | l | hw | f | lt | tk | ts |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -0,3 | -0,3 | ±0,15 | ±0,15 | ±0,15 | ±0,1 | |||||||
| SLWT-16120 | ||||||||||||
| SLWT-BB-16120 | ||||||||||||
| SLWT-1080 | 4,25 | 3,94 | 1,14 | 3,7 | 3,7 | 87 | 9,61 | 0,94 | 0,06 | 0,87 | 0,43 | 0,27 |
| SLWT-10120 | 6,06 | 3,94 | 1,18 | 5,51 | 5,51 | 87 | 14,17 | 0,94 | 0,59 | 1,18 | 0,43 | 0,27 |
| SLWT-BB-10120 | 6,06 | 3,94 | 1,14 | 5,51 | 5,51 | 87 | 14,17 | 0,94 | 0,06 | 1,18 | 0,43 | 0,27 |
En savoir plus sur la pièce sélectionnée :
| Réf. | tg | kt | sk | s | sg | kq | d | T | l2 | d2 | d2 | ha |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| standard | Alternative | |||||||||||
| SLWT-16120 | ||||||||||||
| SLWT-BB-16120 | ||||||||||||
| SLWT-1080 | M8 | 0,25 | 0,37 | 0,26 | M6 | 0,17 | 0,39 | TR10x2 | 0,67 | TR10x2 | 6h9 | 0,57 |
| SLWT-10120 | M8 | 2,52 | 3,74 | 2,6 | M6 | 1,73 | 0,39 | TR10x2 | 0,67 | TR10x2 | 6h9 | 0,57 |
| SLWT-BB-10120 | M8 | 0,25 | 0,37 | 0,26 | M6 | 0,17 | 0,39 | TR10x2 | 0,67 | TR10x2 | 0,57 |
En savoir plus sur la pièce sélectionnée :
prêt pour l'expédition en 10 à 15 jours ouvrables
