Données du matériau iglidur® RW370

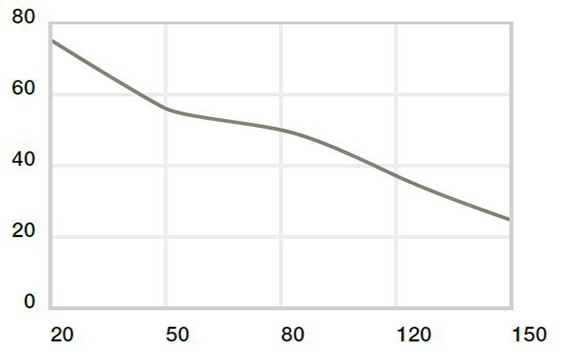

Graphique 02 : Pression de surface statique admissible en fonction de la température (75 MPa à +20 °C)

X = température [°C]
Y = charge [MPa]

Propriétés mécaniques

La résistance à la compression des paliers lisses en iglidur® RW370 diminue à mesure que la température augmente. Le graphique 02 montre bien cette corrélation. La pression de surface statique admissible constitue une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne sauraient en être tirées.

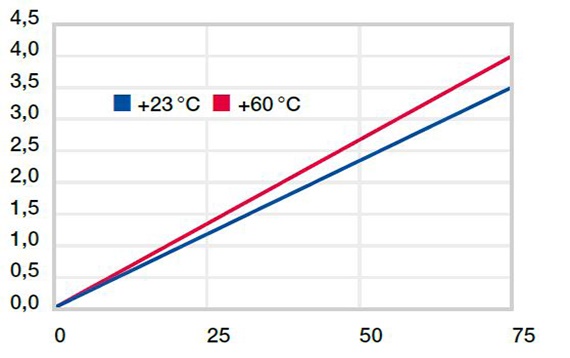

Graphique 03 : Déformation sous l’effet de charges et de températures élevées

X = charge [MPa]
Y = déformation [%]

Le graphique 03 montre la déformation élastique de l'iglidur® RW370 en présence de charges radiales. Cette éventuelle déformation plastique dépend entre autres de la durée de la sollicitation.

Vitesse maximale de glissement

m/s	Rotation	Oscillation	Translation
en continu	0,9	0,6	2,5
de courte durée	1,0	0,8	2,6

Tableau 02 : Vitesse maximale de glissement

Vitesses de glissement admissibles

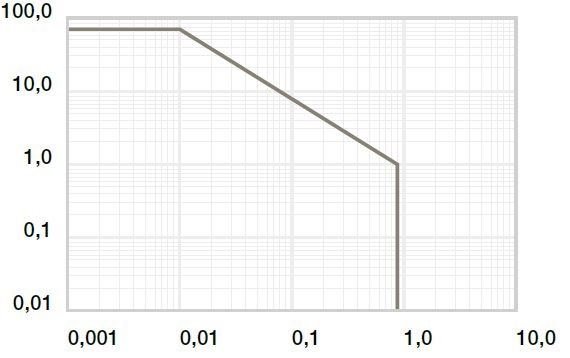

Les vitesses maximales pouvant être obtenues dans les différents types de mouvement sont tout à fait correctes même si les paliers lisses en iglidur® RW370 sont typiquement utilisés pour des mouvements surtout intermittents. Les vitesses indiquées au tableau 03 sont des vitesses limites en présence de très faibles charges sur le palier. En présence de charges plus fortes, la vitesse admissible baisse à mesure que la charge augmente en raison des limitations venant du facteur p x v.

iglidur® RW370	Température d´emploi
minimum	-50°C
maximum, en continu	+170°C
maximum, courte durée	+190°C
sécurisation axiale supplémentaire à partir de	+120°C

Tableau 03 : Températures limites

Température

La température maximale d’emploi de courte durée est de +190 °C et permet donc aussi d’utiliser les paliers lisses en iglidur® RW370 dans toutes les applications avec des températures ambiantes relativement élevées. La résistance à la compression des paliers lisses en iglidur® RW370 diminue à mesure que la température augmente. La chaleur supplémentaire générée par le frottement dans le palier doit aussi être prise en compte pour les températures. Une protection supplémentaire est nécessaire à partir de +120 °C.

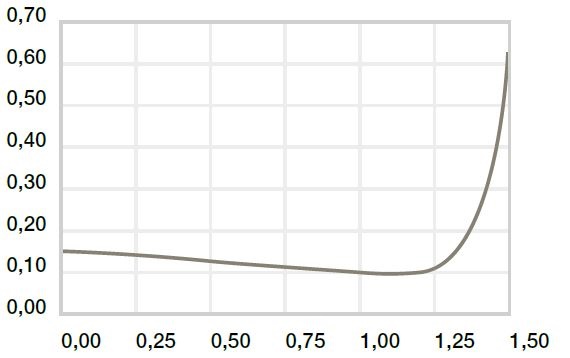

Graphique 04 : Coefficient de frottement en fonction de la vitesse de glissement, p = 1 MPa

X = vitesse de glissement [m/s]
Y = coefficient de frottement μ

Coefficient de frottement et usure

Le très bon coefficient de frottement de l'iglidur® RW370 à sec continue de diminuer avec la vitesse jusqu'à 1,1 m/s. Le graphique 04 illustre ce phénomène avec un arbre en acier. A partir d'une vitesse de 1,25 m/s, le coefficient de frottement augmente par contre fortement, la limite de sollicitation du matériau étant atteinte.


iglidur® RW370	A sec	Graisse	Huile	Eau
Coefficients de frottement µ	0,13 - 0,17	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement contre l’acier
(Ra = 1 µm, 50 HRC)

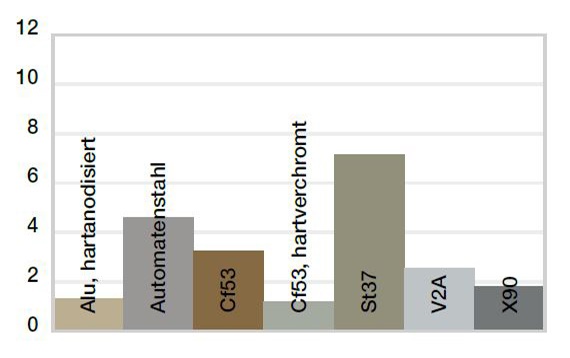

Graphique 05 : Usure en rotation avec différents matériaux d’arbre, p = 1 MPa, v = 0,3 m/s

X = matériau de l'arbre
Y = usure [μm/km]

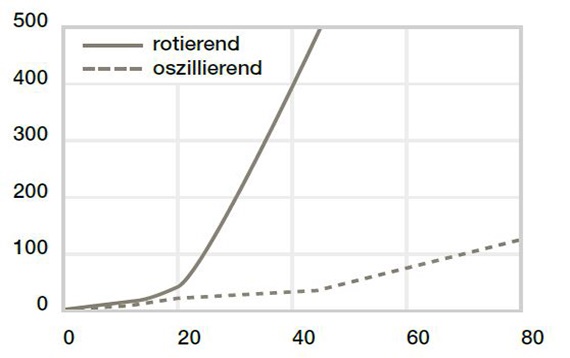

Graphique 06 : Usure en oscillation et en rotation avec de l’acier Cf 53, trempé, poli, en fonction de la charge

X = charge [MPa]
Y = usure [μm/km]

Matériaux d'arbre

Les graphiques 05 et 06 présentent un extrait des résultats de tests effectués avec des paliers lisses en iglidur® RW370 combinés à des arbres en différents matériaux. A 0,3 m/s et à une pression de surface de 1 MPa, ce sont les arbres en aluminium anodisé dur et en Cf53 trempé chromé qui sont les mieux adaptés. Les arbres en 304L et en X90 fournissent aussi de bons résultats. Veuillez nous contacter si le matériau d’arbre que vous envisagez d’utiliser n’est pas parmi ceux pour lesquels des résultats de tests sont fournis ici.

Agents chimiques	Tenue
Alcools	+ à 0
Hydrocarbures	-
Graisses, huiles, sans additifs	+
Carburants	+ à 0
Acides faibles	+
Acides forts	-
Lessives faibles	+
Lessives fortes	-

+ bonne tenue      0 tenue relative      – mauvaise tenue

Toutes les données sont à température ambiante [+20 °C]
Tableau 04 : Résistance aux agents chimiques

Absorption d’humidité

L´absorption d´humidité des paliers lisses en iglidur® RW370 est inférieure à 0,25% du poids en climat normal. La limite de saturation dans l’eau est de l´ordre de 1,2 %.

Rayonnements radioactifs

Les paliers lisses en iglidur® RW370 sont résistants aux rayonnements jusqu'à une intensité de 3 x 10² Gy.

Résistance aux UV

La couleur des paliers lisses en iglidur® RW370 se modifie sous l’influence des rayons UV. Leur dureté, leur résistance à la compression et leur résistance à l’usure restent toutefois les mêmes.

Vide

Sous vide, un dégazage peut se produire. Une utilisation sous vide est cependant possible en raison de la faible absorption d'eau.

Propriétés électriques

Résistance spécifique	> 1012 Ωcm
Résistance superficielle	> 1012 Ω

Ø d1 [mm]	Alésage H7 [mm]	Palier lisse F10 [mm]	Arbre h9 [mm]
jusqu’à 3	+0,000 +0,010	+0,006 +0,046	-0,025 +0,000
> de 3 à 6	+0,000 +0,012	+0,010 +0,058	-0,030 +0,000
> de 6 à 10	+0,000 +0,015	+0,013 +0,071	-0,036 +0,000
> de 10 à 18	+0,000 +0,018	+0,016 +0,086	-0,043 +0,000
> de 18 à 30	+0,000 +0,021	+0,020 +0,104	-0,052 +0,000
> de 30 à 50	+0,000 +0,025	+0,025 +0,125	-0,062 +0,000
> de 50 à 80	+0,000 +0,030	+0,030 +0,150	-0,074 +0,000
> de 80 à 120	+0,000 +0,035	+0,036 +0,176	-0,087 +0,000
> de 120 à 180	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

Tableau 05 : Tolérances importantes selon ISO 3547-1 après emmanchement



Tolérances de montage

Les paliers lisses en iglidur® RW370 sont des paliers standard pour les arbres tolérancés h (recommandation : au moins h9). Les paliers sont faits pour être emmanchés dans un logement tolérancé H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se met automatiquement à la tolérance F10. Pour certaines cotes, la tolérance peut dévier de cette valeur en fonction de l’épaisseur des parois (cf. gamme de produits).
