iglidur® R - Données du matériau

Tableau de matériaux

Propriétés générales Unité iglidur® R Procédure de test
Densité g/cm³ 1,39
Couleur rouge foncé
Absorption maxi d'humidité à 23°C / 50% H.R. % de poids 0,2 DIN 53495
Absorption maxi d'eau % de poids 1,1
Coefficient de frottement dynamique contre l'acier µ 0,09 - 0,25
Facteur p x v, maxi (à sec) MPa x m/s 0,27

Propriétés mécaniques
Module d'élasticité transversale MPa 1.950 DIN 53457
Résistance à la flexion à 20°C MPa 70 DIN 53452
Résistance à la compression (axiale) MPa 68
Pression de surface statique admissible (20°C) MPa 23
Dureté Shore D 77 DIN 53505

Propriétés physiques et thermiques
Température supérieure d'utilisation en continu °C +90
Température maximum d'emploi à courte durée °C +110
Température inférieure d'utilisation °C -50
conductivité thermique [W/m x K] 0,25 ASTM C 177
Coefficient de dilatation thermique (à 23°C) [K-1 x 10-5] 11 DIN 53752

Propriétés électriques
Résistance spécifique Ωcm > 1012 DIN CIE 93
Résistance superficielle Ω > 1012 DIN 53482
Tableau 01 : Données sur les matériaux

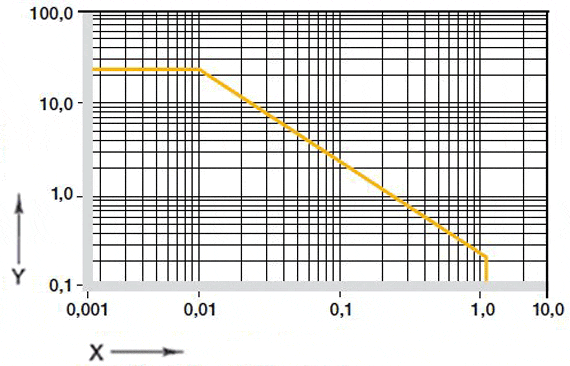

Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® R d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]


Lors de la mise au point du matériau iglidur® R, c'est sur la haute performance et le faible coût que l'accent a été posé. C'est en fonctionnement à sec, en particulier, que les coefficients de frottement et les valeurs d'usure devaient être faibles. En fonctionnement à sec, le matériau exempt d'entretien et de silicone atteint des coefficients de frottement extrêmement faibles tout en restant insensible au stick-slip.

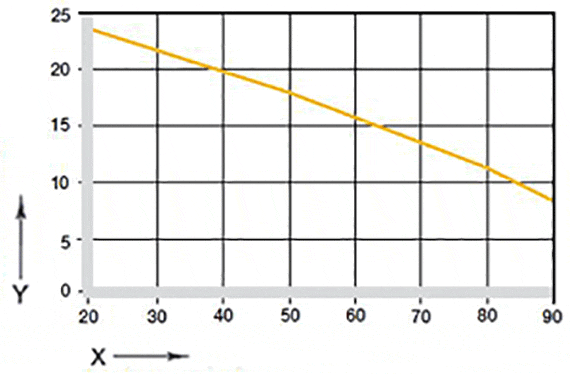

Fig. 02 : Pression de surface maximum admissible en fonction de la température (23 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

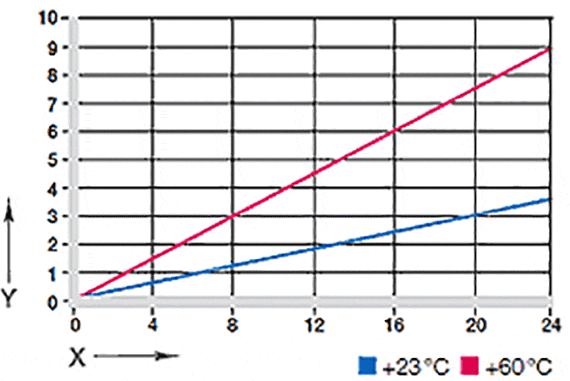

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® R diminue à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

Le graphique 03 montre la déformation élastique de l´ iglidur® R en présence de charges radiales. La déformation est de 4 % à la charge maximale admissible de 23 Mpa. La déformation plastique peut être négligée jusqu'à cette charge. Elle dépend toutefois de la durée de l'effet.

Vitesse de glissement maximum

m/s Rotation Oscillant Linéaire
en continu 0,8 0,6 3,5
à courte durée 1,2 1 5

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les Paliers Lisses iglidur® R conviennent aux vitesses élevées. En translation, les vitesses de pointe admissibles peuvent atteindre 10 m/s! Ici aussi, les valeurs maximum indiquées ne peuvent être obtenues qu'à des charges de pression extrêmement faibles. Les valeurs indiquées montrent la vitesse à laquelle, en raison du frottement, la température augmente jusqu'à la limite admissible en continu.

iglidur® R Températures d'emploi
minimum - 50 °C
maximum, en continu + 90 °C
maximum, à courte durée + 110 °C
Fixation axiale supplémentaire
à partir de
+ 50 °C

Tableau 03: Températures limites pour l'iglidur® R

Températures

La résistance à la compression des Paliers Lisses en iglidur® R diminue à mesure que la température augmente. La figure 02 illustre ce phénomène. Les températures régnant à l'intérieur du système exercent également une influence sur l'usure du Palier. Une sécurisation supplémentaire est nécessaire aux températures supérieures à +50 °C.

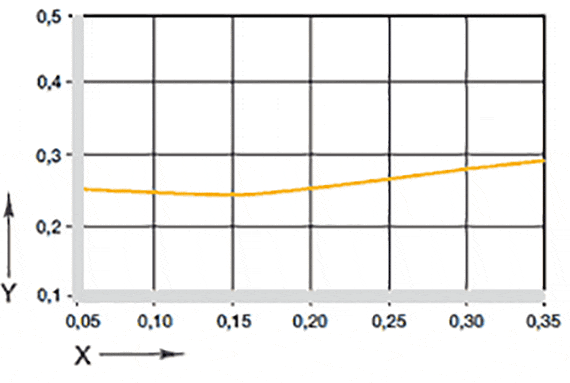

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement et la résistance à l'usure diminuent à mesure que la charge augmente. L´ iglidur® R convient tout particulièrement aux applications sur lesquelles les valeurs pv élevées sont dues plus à la vitesse de glissement élevée qu´à la pression de surface. Le coefficient de frottement des Paliers iglidur® R dépend très faiblement de la rugosité de l'arbre.

iglidur® R Fonctionnement
à sec
Graisse Huiles Eau
Coefficients de
frottement µ
0,09 - 0,25 0,09 0,04 0,04

Tableau 04 : Coefficient de frottement de l´iglidur® R avec de l´acier (Ra = 1 μm, 50 HRC)

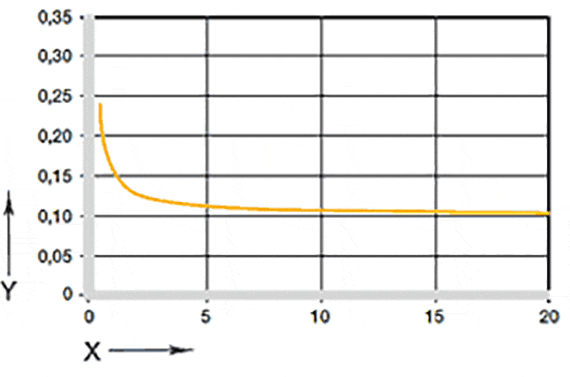

Graphique 05 : Coefficient de frottement en fonction de la charge Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

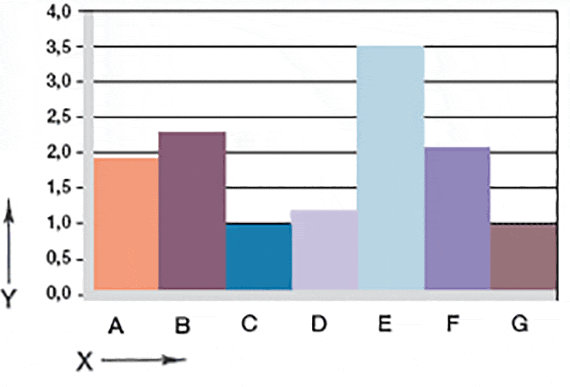

Graphique 06 : Usure en rotation des avec arbres en différents matériaux Fig.06 : usure, application rotative avec différents matériaux d'arbre, charge p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

Matériaux d'arbres

Les graphiques 06 et 07 montrent un extrait des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® R. A 0,3 m/s et 1 Mpa, ce sont les arbres en X90 et en Cf53 qui fournissent les meilleurs résultats. C'est avec des arbres trempés Cf53 et des arbres en inox V2A que les Paliers iglidur® R, à charge montante, offrent le meilleur comportement à l'usure. En service oscillant, ce sont les arbres trempés chromés qui s'avèrent être appropriés.
Veuillez nous contacter pour le cas où le matériau d'arbre qui vous intéresse ne serait pas présenté ici.

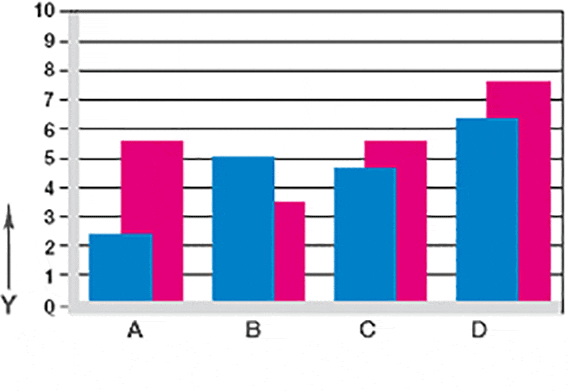

Graphique07 : Usure en pivotement et en oscillation Graphique 07 : Usure en pivotement et en oscillation à charge constante avec des arbres en différents matériaux, p = 2 MPa

X = Charge [MPa]
Y = Usure [μm/km]

A = Cf53
B = chromé dur
C = V2aL
D = St37

rose = rotation
bleu = oscillation

Agent Tenue
Alcools +
Hydrocarbures +
Graisses, huiles sans additifs +
Carburants +
Acides dilués 0 à -
Acides forts -
Bases diluées +
Bases fortes + à 0
+ bonne tenue      0 tenue relative      - mauvaise tenue

Tableau 05: Résistance chimique des Paliers Lisses iglidur® R


Propriétés électriques

Résistance spécifique > 1012 Ωcm
Résistance superficielle > 1012 Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® R peuvent être utilisés dans des milieux très différents et en contact avec de nombreux produits chimiques. Le tableau 05 offre une vue d´ensemble de la résistance chimique des Paliers Lisses en iglidur® R à température ambiante.

Rayonnements radioactifs

Les Paliers Lisses iglidur® R résistent au rayonnement jusqu'à une intensité de 3 x 10² Gy.

Résistance aux UV

Les Paliers Lisses iglidur® R résistent aux rayons ultraviolets. Toutefois, une exposition prolongée se solde par la détérioration des caractéristiques tribologiques du matériau.

Vide

La Paliers iglidur® R dégazent dans le vide. Leur utilisation dans le vide est donc limitée.

Propriétés électriques

La Paliers iglidur® R sont isolants.

Maximum moisture absorption
à 23°C/50% H.R. 0,2 % du poids
Absorption maxi d'eau 1,1 % de poids

Tableau 06: L'absorption d'humidité par les Paliers iglidur® R

Absorption d'humidité

L´absorption d´humidité des Paliers Lisses en iglidur® R est de l´ordre de 0,2 % du poids en climat normal. La limite de saturation dans l´eau est de 1,1 %. Il convient d´en tenir compte dans les applications correspondantes.

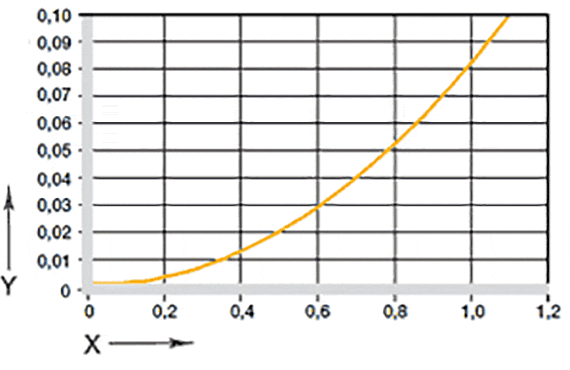

Influence de l´absorption d´humidité Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]
Diamètre
d1 [mm]
Arbre h9
[mm]
iglidur® R
E10 [mm]
Logement H7
[mm]
jusqu'à 3 0 - 0,025 +0,014 +0,054 0 +0,010
> 3 bis 6 0 - 0,030 +0,020 +0,068 0 +0,012
> 6 bis 10 0 - 0,036 +0,025 +0,083 0 +0,015
> 10 bis 18 0 - 0,043 +0,032 +0,102 0 +0,018
> 18 bis 30 0 - 0,052 +0,040 +0,124 0 +0,021
> 30 bis 50 0 - 0,062 +0,050 +0,150 0 +0,025
> 50 bis 80 0 - 0,074 +0,060 +0,180 0 +0,030
> 80 bis 120 0 - 0,087 +0,072 +0,212 0 +0,035
> 120 bis 180 0 - 0,100 +0,085 +0,245 0 +0,040

Tableau 07 : Tolérances importantes pour les Paliers iglidur® R selon ISO 3547-1 après emmanchement

Tolérances de montage

Les paliers lisses en iglidur® R sont des paliers standard pour les arbres tolérancés h (tolérance recommandée : au moins h9). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
