| Propriétés générales | Unité | iglidur® P | Procédure de test |
| Densité | g/cm³ | 1,40 | |
| Couleur | jaune | ||
| Absorption maxi d'humidité à 23°C / 50% H.R. | % de poids | 0,3 | DIN 53495 |
| Absorption maxi d'eau | % de poids | 0,5 | |
| Coefficient de frottement dynamique contre l'acier | µ | 0,07 - 0,19 | |
| Facteur p x v, maxi (à sec) | MPa x m/s | 0,4 | |
Propriétés mécaniques |
|||
| Module d'élasticité transversale | MPa | 2.500 | DIN 53457 |
| Résistance à la flexion à 20°C | MPa | 70 | DIN 53452 |
| Résistance à la compression (axiale) | MPa | 50 | |
| Pression de surface statique admissible (20°C) | MPa | 50 | |
| Dureté Shore D | 75 | DIN 53505 | |
Propriétés physiques et thermiques |
|||
| Température supérieure d'utilisation en continu | °C | +100 | |
| Température maximum d'emploi à courte durée | °C | +160 | |
| Température inférieure d'utilisation | °C | -40 | |
| conductivité thermique | [W/m x K] | 0,25 | ASTM C 177 |
| Coefficient de dilatation thermique (à +23°C) | [K-1 x 10-5] | 8 | DIN 53752 |
Propriétés électriques |
|||
| Résistance spécifique | Ωcm | > 1012 | DIN CIE 93 |
| Résistance superficielle | Ω | > 1011 | DIN 53482 |
En choisissant les paliers lisses en iglidur® P210, les utilisateurs se dotent d´un palier polyvalent avec une durée de vie supérieure à la moyenne dans les applications oscillantes à charges moyennes (jusqu´à 20 MPa).

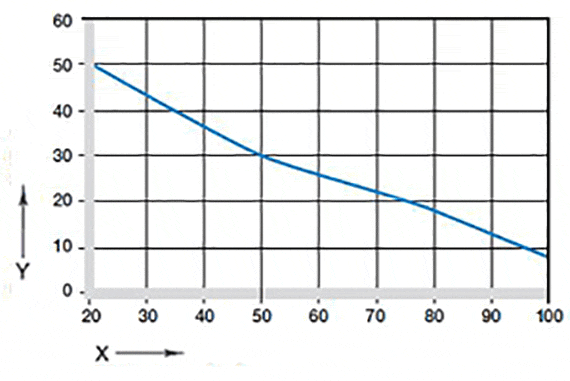

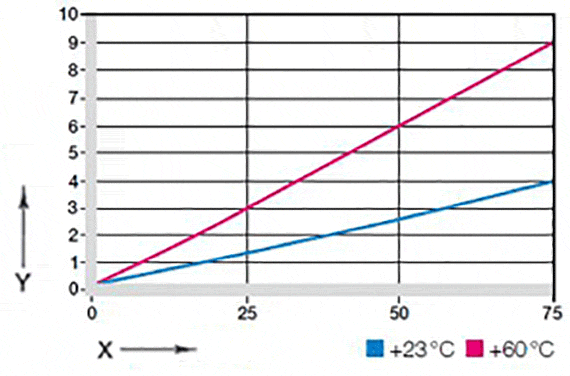

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des paliers lisses en iglidur® P210 diminue à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.
| m/s | Rotation | Oscillant | Linéaire |
| en continu | 1 | 0,7 | 3 |
| à courte durée | 2 | 1,4 | 4 |
Les paliers lisses en iglidur® P210 sont des paliers sans entretien qui ont été mis au point pour des vitesses de glissement faibles à moyennes. Les valeurs maximales du tableau 02 ne peuvent être atteintes qu´à une pression de surface très faible. La vitesse maximale indiquée est la vitesse à laquelle le frottement provoque une hausse de la température jusqu´à la température admissible en continu.
| iglidur® P | Températures d'emploi |
| minimum | -40°C |
| maximum, en continu | +100°C |
| maximum, à courte durée | +160°C |
| Fixation axiale supplémentaire à partir de | +50°C |
L´iglidur® P210 convient à une vaste gamme d´applications malgré sa température maximale d´emploi en continu de +100 °C. Si des températures plus élevées étaient requises, il est alors possible de faire appel à notre best-seller, l´iglidur® G dont la température maximale d´emploi en continu est de 130°C. Les températures régnant dans le système exercent aussi une influence sur l'usure du palier. Une hausse de températures se traduit par une augmentation de l'usure. Une sécurisation supplémentaire est nécessaire aux températures supérieures à +50 °C.

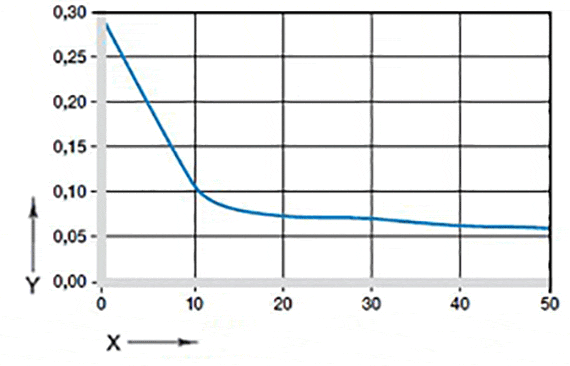

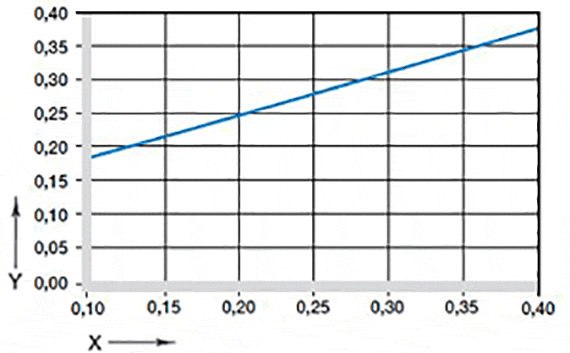

Tout comme la résistance à l´usure, le coefficient de frottement μ (graphiques 04 et 05) varie aussi en fonction de la charge.
| iglidur® P | Fonctionnement à sec | Graisse | Huiles | Eau |
| Coefficients de frottement µ | 0,08 - 0,23 | 0,09 | 0,04 | 0,04 |

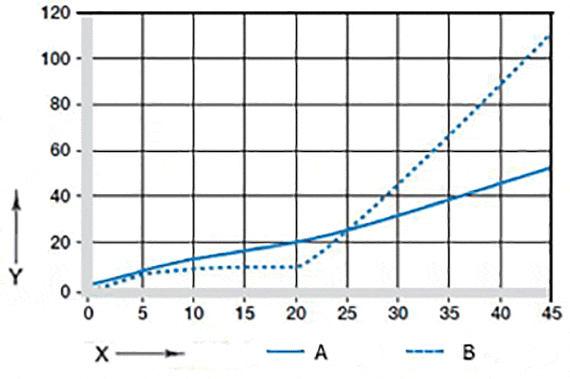

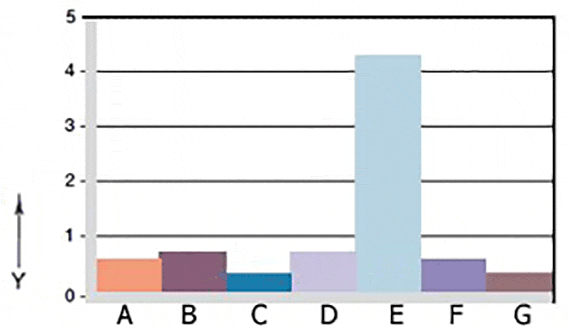

Le graphique 06 montre un extrait des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® P210. En rotation à une charge radiale de 1 Mpa, l´usure de l´iglidur® P210 est en général très faible. Ce n´est qu´en combinaison avec un arbre en St37 que l´usure est nettement plus élevée. En règle générale, l´usure en rotation est supérieure à celle en oscillation sous l´effet de charges identiques. Cette tendance ne s´inverse qu´à partir de 25 MPa (graphique 07).
| Agents | Tenue |
| Alcools | + |
| Hydrocarbures | - |
| Graisses, huiles sans additifs | + |
| Carburants | + |
| Acides dilués | 0 |
| Acides forts | - |
| Bases diluées | - |
| Bases fortes | - |
Les paliers lisses en iglidur® P210 offrent une bonne résistance aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants. L´iglidur® P210 n´est pas attaqué par la plupart des acides organiques et anorganiques faiblement dosés.
Les paliers lisses iglidur® P210 ne peuvent être exposés au rayonnement radioactif que sous réserve. Les paliers lisses iglidur® P résistent au rayonnement jusqu'à une intensité de 3 x 10² Gy.
L'humidité que renferment éventuellement les paliers iglidur® P210 s'évapore sous vide. Leur utilisation dans le vide est donc limitée.
| Résistance spécifique | > 1012 Ωcm |
| Résistance superficielle | > 1011 Ω |
| Maximum moisture absorption | |
|---|---|
| dans +23 °C/50 % r. F. | 0,3 % du poids |
| Absorption maxi d'eau | 0,5 % du poids |

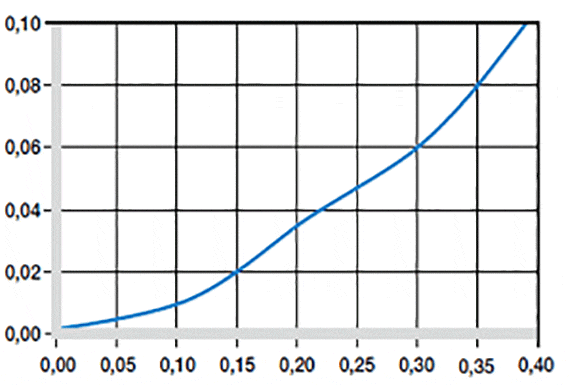

L´absorption d´humidité des paliers lisses en iglidur® P210 est d´environ 0,3 % du poids en climat normal. La limite de saturation dans l´eau est de 0,5 %. Cette faible absorption d'humidité est nettement inférieure à celle de l'iglidur® G.
| Diamètre d1 [mm] |
Arbre h9 [mm] |
iglidur® P210 E10 [mm] |
Housing H7 [mm] |
| jusqu'à 3 | 0 - 0,025 | +0,014 +0,054 | 0 +0,010 |
| > 3 bis 6 | 0 - 0,030 | +0,020 +0,068 | 0 +0,012 |
| > 6 bis 10 | 0 - 0,036 | +0,025 +0,083 | 0 +0,015 |
| > 10 bis 18 | 0 - 0,043 | +0,032 +0,102 | 0 +0,018 |
| > 18 bis 30 | 0 - 0,052 | +0,040 +0,124 | 0 +0,021 |
| > 30 bis 50 | 0 - 0,062 | +0,050 +0,150 | 0 +0,025 |
| > 50 bis 80 | 0 - 0,074 | +0,060 +0,180 | 0 +0,030 |
| > 80 bis 120 | 0 - 0,087 | +0,072 +0,212 | 0 +0,035 |
| > 120 bis 180 | 0 - 0,100 | +0,085 +0,245 | 0 +0,040 |
Les paliers lisses en iglidur® P210 sont des paliers standard pour arbres tolérancés h (au moins h9 recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
