iglidur® P - Données du matériau

Tableau de matériaux

Propriétés générales Unité iglidur® P Procédure de test
Densité g/cm³ 1,58
Couleur noir
Absorption maxi d'humidité à 23°C / 50% H.R. % de poids 0,2 DIN 53495
Absorption maxi d'eau % de poids 0,4
Coefficient de frottement dynamique contre l'acier µ 0,06 - 0,21
Facteur p x v, maxi (à sec) MPa x m/s 0,39

Propriétés mécaniques
Module d'élasticité transversale MPa 5.300 DIN 53457
Résistance à la flexion à 20°C MPa 120 DIN 53452
Résistance à la compression (axiale) MPa 66
Pression de surface statique admissible (20°C) MPa 50
Dureté Shore D 75 DIN 53505

Propriétés physiques et thermiques
Température supérieure d'utilisation en continu °C +130
Température maximum d'emploi à courte durée °C +200
Température inférieure d'utilisation °C -40
conductivité thermique [W/m x K] 0,25 ASTM C 177
Coefficient de dilatation thermique (à +23°C) [K-1 x 10-5] 4 DIN 53752

Propriétés électriques
Résistance spécifique Ωcm > 1013 DIN CIE 93
Résistance superficielle Ω > 1012 DIN 53482
Tableau 01 : Données sur les matériaux

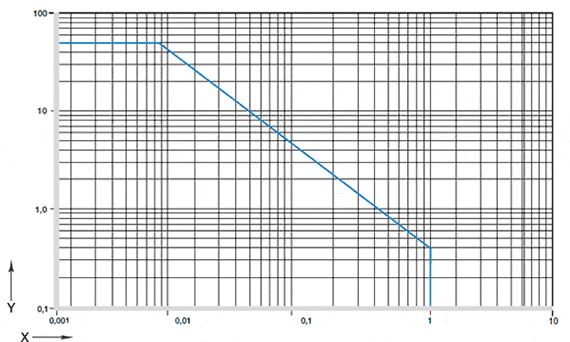

Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® P d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]


Avec les Paliers Lisses de la gamme iglidur® P, l'utilisateur dispose d'un produit économique et exempt d'entretien. Ces Paliers sont mieux adaptés que les Paliers en iglidur® G aux mouvements rotatifs et aux charges élevées.

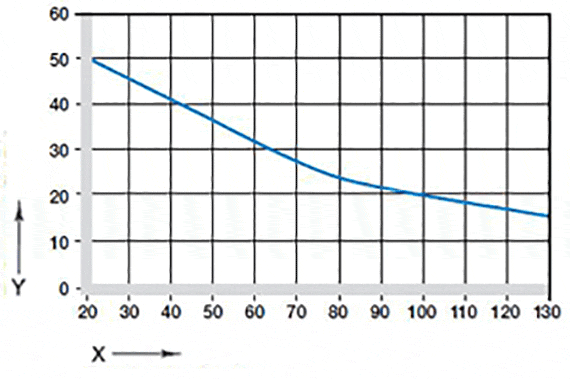

Fig. 02 : Pression de surface maximum admissible en fonction de la température (50 MPa dans +20 °C)

X =Température [°C]
Y = Charge [MPa]

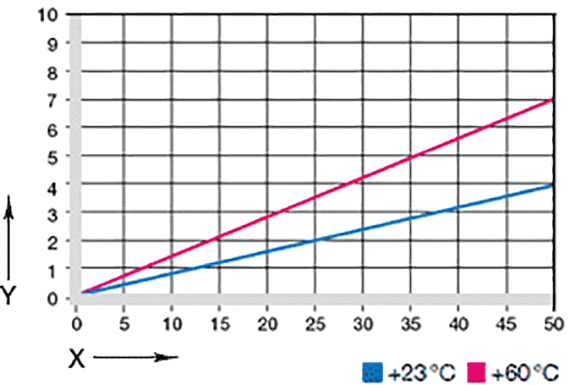

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® P diminue à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.
La figure 03 montre la déformation élastique de l´iglidur® P en présence de charges radiales. La déformation est inférieure à 4 % à la pression de surface maximale recommandée de 50 Mpa.

Vitesse de glissement maximum

m/s Rotation Oscillant Linéaire
en continu 1 0,7 3
à courte durée 2 1,4 4
Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les paliers lisses en iglidur® P sont sans entretien et ont été mis au point pour des vitesses de glissement faibles à moyennes. Les valeurs maximales du tableau 02 ne peuvent être atteintes qu´à une pression de surface très faible. La vitesse maximale indiquée est la vitesse à laquelle le frottement provoque une hausse de la température jusqu´à la température admissible en continu.

iglidur® P Températures d'emploi
minimum -40°C
maximum, en continu +130°C
maximum, à courte durée +200°C
Fixation axiale supplémentaire à partir de +90°C
Tableau 03: Températures limites

Températures

Même avec sa température maximale d´utilisation en continu de +130 °C, l´iglidur® P reste un peu en deçà des performances de l´iglidur® G. Les températures régnant dans le système à Palier ont aussi une influence sur l´usure du Palier. Une hausse de températures se traduit par une augmentation de l'usure.

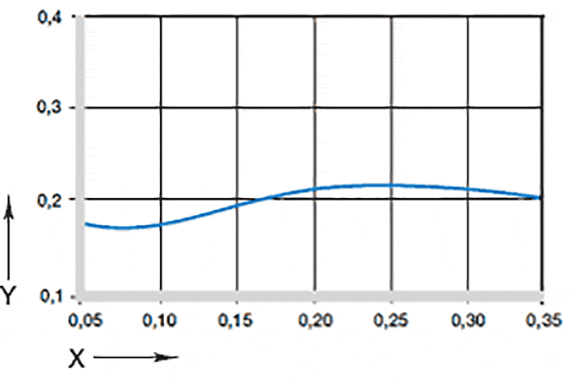

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

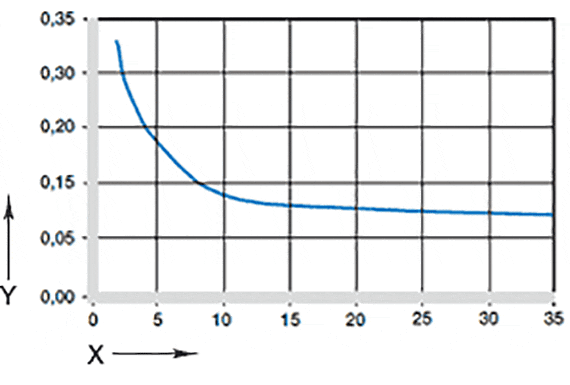

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement diminue tout comme la résistance à l´usure à mesure que la charge augmente (graphiques 04 et 05). Les paliers lisses en iglidur® P ont leur frottement le plus bas avec les arbres d´une rugosité comprise entre 0,1 bis 0,2 μm. Les arbres plus lisses et les arbres plus rugueux se soldent par une nette augmentation du frottement.
iglidur® P Fonctionnement
à sec
Graisse Huiles Eau
Coefficients de
frottement µ
0,06 - 0,21 0,09 0,04 0,04

Tableau 04 : Coefficient de frottement de l´iglidur® P avec de l´acier
(Ra = 1 µm, 50 HRC)

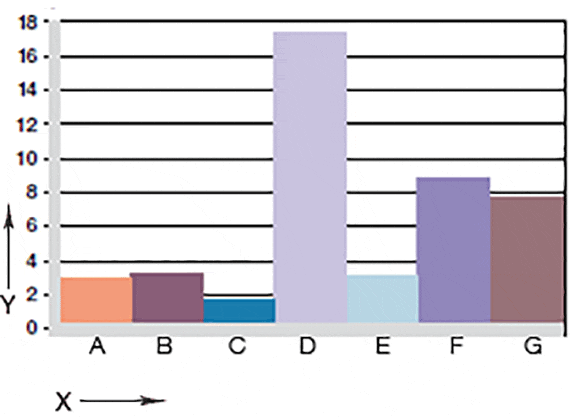

Usure en rotation avec des arbres en différents matériaux Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]


A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

Matériaux d'arbres

Le graphique 06 montre un extrait des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® P. En rotation, l'usure des Paliers iglidur® P est très faible avec les arbres en acier trempé Cf53 et en acier étiré St37. Par contre, les paliers subissent une plus forte usure avec des arbres trempés chromés qu´avec d´autres matériaux, ceci dès les petites charges. A une charge de 2 Mpa, le Cf53 est par exemple six fois meilleur que le 304L. En présence d´oscillations, l´arbre "tendre" en St37 est par contre nettement moins adapté que les arbres en matériaux trempés ou que les arbres en V2A.

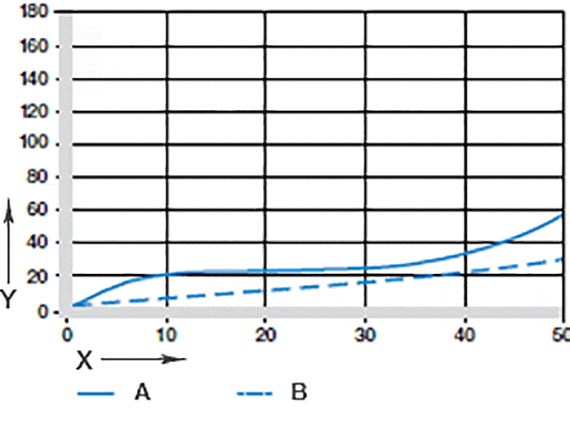

Usure en oscillation et en rotation Fig. 07 : Usure en oscillation et en rotation avec un arbre en Cf53, en fonction de la charge

X = Charge [MPa]
Y = Usure [μm/km]

A= Cf53, en rotation
B= Cf53, en oscillation




Agents Tenue
Alcools +
Hydrocarbures -
Graisses, huiles sans additifs +
Carburants +
Acides dilués 0
Acides forts -
Bases diluées -
Bases fortes -
+ bonne tenue      0 tenue relative      - mauvaise tenue

Ces données concernent la résistance chimique à température ambiante [+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® P

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® P ont une bonne résistance aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants. L´iglidur® P n´est pas attaqué par la plupart des acides organiques et anorganiques faiblement dosés.

Rayonnements radioactifs

Les Paliers Lisses iglidur® P ne peuvent être exposés au rayonnement radioactif que sous réserve. Les Paliers Lisses iglidur® P résistent au rayonnement jusqu'à une intensité de 5 x 10² Gy.

Résistance aux UV

Les paliers lisses en iglidur® P résistent bien aux rayons UV.


Vide

L'humidité que renferment éventuellement les Paliers iglidur® P s'évapore sous vide. Leur utilisation dans le vide est donc limitée.

Propriétés électriques

Les Paliers Lisses en iglidur® P sont électriquement isolants.
Résistance spécifique > 1013 Ωcm
Résistance superficielle > 1012 Ω

Maximum moisture absorption
dans +23 °C/50 % r. F. 0,2 % du poids
Absorption maxi d'eau 0,4 % du poids
Tableau 06 : Absorption d´humidité

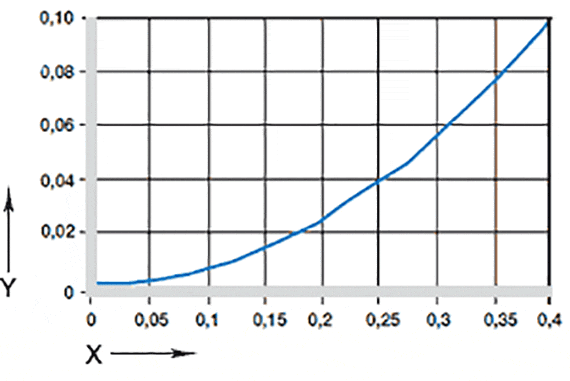

Influence de l´absorption d´humidité Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité par les Paliers Lisses en iglidur® P est de 0,2 % environ de leur poids en climat normal. La limite de saturation dans l'eau est de l'ordre de 0,4%. Cette faible absorption d'humidité est nettement inférieure à celle de l'iglidur® G.

Diamètre
d1 [mm]
Arbre h9
[mm]
iglidur® P
E10 [mm]
Housing H7
[mm]
jusqu'à 3 0 - 0,025 +0,014 +0,054 0 +0,010
> 3 bis 6 0 - 0,030 +0,020 +0,068 0 +0,012
> 6 bis 10 0 - 0,036 +0,025 +0,083 0 +0,015
> 10 bis 18 0 - 0,043 +0,032 +0,102 0 +0,018
> 18 bis 30 0 - 0,052 +0,040 +0,124 0 +0,021
> 30 bis 50 0 - 0,062 +0,050 +0,150 0 +0,025
> 50 bis 80 0 - 0,074 +0,060 +0,180 0 +0,030
> 80 bis 120 0 - 0,087 +0,072 +0,212 0 +0,035
> 120 bis 180 0 - 0,100 +0,085 +0,245 0 +0,040

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses iglidur® P sont des Paliers standards pour les arbres à tolérances h (h9 minimum recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
