iglidur® M250 - Données du matériau

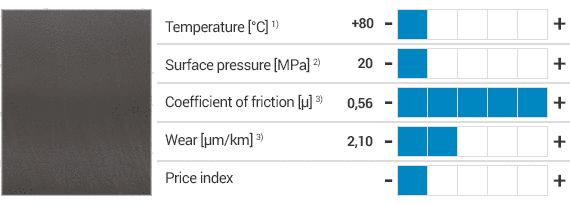

Vue d'ensemble des principales qualités

Grande résistance aux charges de bord
Grande résistance aux coups et aux chocs
Forte résistance à la saleté et à la poussière
Comportement à la buée selon DIN 75201-B

Dans quel cas choisir ce matériau ?

Lorsque les paliers sont exposés à un fort
encrassement
Pour un excellent amortissement des vibrations
Pour les vitesses faibles à moyennes
Si un post-usinage mécanique est nécessaire
Insensibilité aux charges de bord
Très résistant aux chocs
Parois épaisses selon DIN 1850

Dans quel cas choisir un autre matériau ?

Pour les applications en milieu humide iglidur®
H, palier cylindrique, mm
Si une très grande précision est requise
iglidur® P, palier cylindrique, mm
Avec des arbres très lisses
iglidur® J, palier cylindrique, mm
Si un palier économique avec une résistance à l'usure
extrêmement élevée est recherché
iglidur® R, palier cylindrique, mm

Vitesse de glissement maximum

m/s	Rotation	Oscillant	Linéaire
en continu	0,8	0,6	2,5
à courte durée	2	1,4	5

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

L´iglidur® M250 est utilisé en version standard pour des paliers à parois épaisses. Ce sont les vitesses de surface faibles à moyennes qui conviennent le mieux à l´iglidur® M250. La vitesse de glissement maximum admissible en fonctionnement à sec est de 0,8 m/s (en rotation) et de 2,5 m/s (en linéaire). En pratique, ces valeurs limites ne peuvent pas toujours être atteintes en raison des interactions entre différentes influences.

Vitesse de glissement

Facteur p x v et lubrification

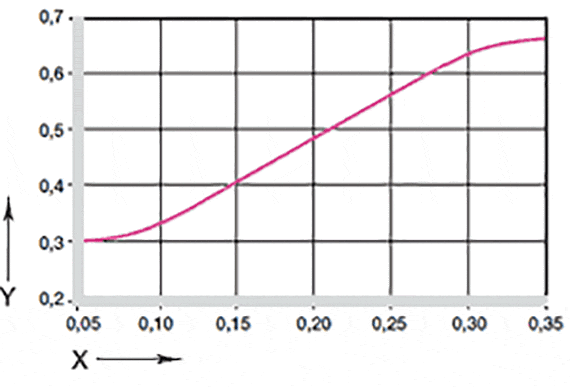

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

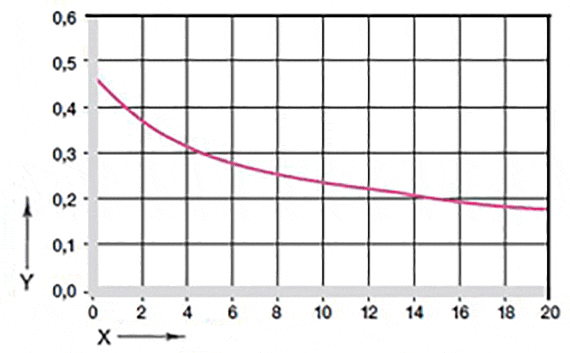

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement μ d´un palier lisse dépend entre autres de la vitesse de glissement et de la charge (graphiques 04 et 05).

iglidur® M250	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,18 - 0,40	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® M250 avec de l´acier (Ra = 1 μm, 50 HRC)

Coefficients de frottement

Résistance à l'usure

Matériaux d’arbres

Le frottement et l’usure dépendent aussi largement du matériau de l’arbre. Pour ce qui est du coefficient de frottement, la meilleure rugosité de l'arbre est de Ra = 0,6 mm pour les paliers en iglidur® M250. Les graphiques 06 et 07 présentent un extrait des résultats de tests effectués avec des paliers lisses en iglidur® M250 combinés à des arbres en différents matériaux. La matériau de l’arbre joue en comparaison un rôle négligeable en rotation jusqu’à des charges de 2 MPa. Il faut donc veiller à choisir un arbre en un matériau adapté en présence de charges plus élevées. C’est le cas des arbres trempés, en Cf53 par exemple, ou des arbres trempés chromés. Le graphique 07 montre bien que l’iglidur® M250 convient nettement mieux aux rotations qu’aux oscillations. Il convient ici toutefois de mentionner que, dans la pratique, les vibrations qui agissent sur les paliers sont souvent particulièrement fortes en oscillation. C’est ici que l’iglidur® M250 peut tirer profit de sa bonne capacité d’amortissement. De telles vibrations sont exclues dans notre test, ce qui fait que la comparaison entre rotation et oscillation surprend de prime abord.
Matériaux d'arbre

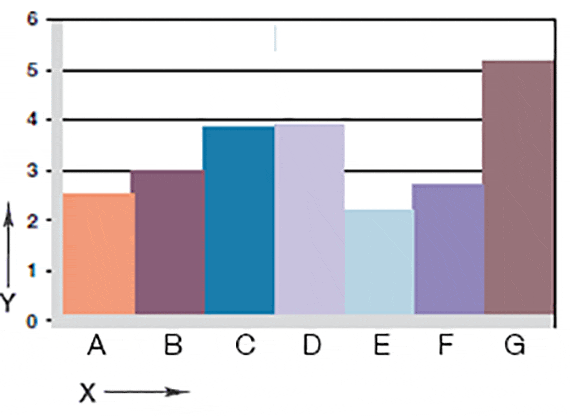

Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

Y = usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

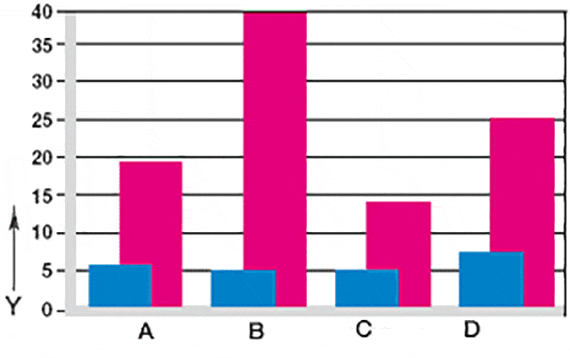

Graphique 07 : Usure en oscillation et en rotation avec des arbres en différents matériaux à p = 2 MPa Y = usure [μm/km]

A = Cf53
B = trempé chromé
C = 304L D = St37

Couleur bleue = en rotation
Couleur rose = en oscillation

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® M250 D11 [mm]	Logement H7 [mm]
jusqu'à 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 bis 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tableau 07 : Tolérances importantes pour les Paliers en iglidur® M250 selon ISO 3547-1 après emmanchement

Tolérances de montage

Les paliers lisses iglidur® M250 exigent un jeu relativement important pour fonctionner de façon optimale. La présence du jeu garantit un fonctionnement fiable des paliers en présence d´une dilatation thermique et d´une absorption d´humidité. Les inconvénients du jeu sont compensés par les propriétés amortissantes en présence de vibrations. Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après montage dans un logement à la cote nominale, le diamètre intérieur des paliers à tolérance D11 se met automatiquement à la cote. L´arbre devrait être tolérancé au moins h9.

Autres propriétés

Agent	Tenue
Alcools	+ à 0
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	0 à -
Acides forts	-
Bases diluées	+
Bases fortes	0

+ résistant 0 résistant dans certaines conditions - non résistant
Ces données concernent la résistance chimique à température ambiante [+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® M250

Propriétés électriques
Les Paliers Lisses en iglidur® M250 sont isolants

Résistance spécifique	> 10¹³ Ωcm
Résistance superficielle	> 10¹¹ Ω

Résistance aux produits chimiques

Les paliers lisses en iglidur® M250 offrent une bonne résistance aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants. L'iglidur® M250 n'est pas attaqué par la plupart de acides organiques et inorganiques faiblement dosés.

Rayonnements radioactifs

Les paliers lisses iglidur® M250 ne peuvent être exposés au rayonnement radioactif que sous réserve. Les paliers lisses iglidur® P résistent au rayonnement jusqu'à une intensité de 1 · 10⁴ Gy.

Résistance aux UV

Les paliers lisses iglidur® M250 résistent à long terme aux rayons UV.

Vide

Sous vide un dégazage peut se produire avec l'iglidur® M250. Ces paliers étant susceptibles d'absorber beaucoup d'humidité, leur emploi sous vide est relativement limité.
