Propriétés générales | Unité | iglidur® L350 | Méthode de vérification |
Densité | g/cm³ | 1,54 | |
Couleur | gris foncé | ||
Absorption maxi d'humidité à 23°C/50% h.r. | % du poids | 0,4 | DIN 53495 |
Absorption maxi d’eau | % du poids | 1,4 | |

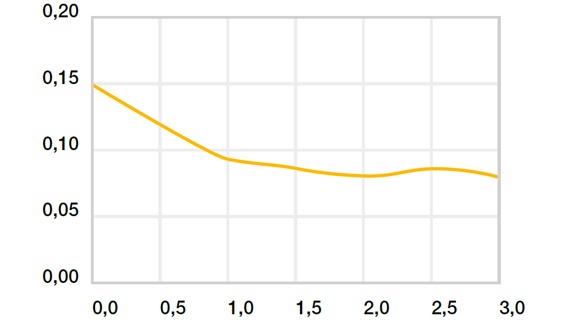

Coefficient de frottement dynamique contre l'acier | µ | 0,07 – 0,18 | |

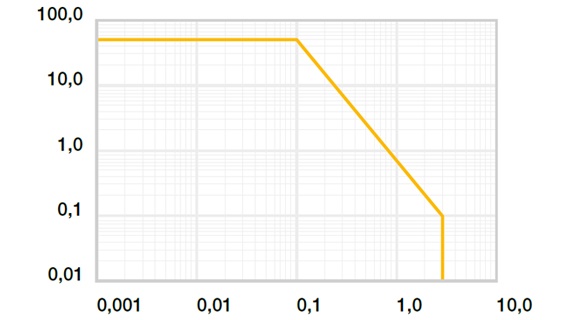

Facteur p x v, maxi (à sec) | MPa x m/s | 3,00 | |
Propriétés mécaniques | |||
Module d'élasticité transversale | MPa | 15.882 | DIN 53457 |
Résistance à la flexion à +20°C | MPa | 210 | DIN 53452 |
Résistance à la compression | MPa | 210 | |
Pression de surface statique admissible (20 °C) | MPa | 59 | |
Dureté Shore D | 80 | DIN 53505 | |
Propriétés physiques et thermiques | |||
Température maxi d'emploi en continu | °C | +180 | |
Température maxi d'emploi à courte durée | °C | +210 | |
Température mini d'emploi | °C | -100 | |
Conductivité thermique | [W/m x K] | 0,61 | ASTM C 177 |
Coefficient de dilatation thermique (à 23°C) | [K-1 x 10-5] | 7 | DIN 53752 |
Propriétés électriques | |||
Résistance spécifique | Ωcm | > 105 | DIN IEC 93 |
Résistance superficielle | Ω | > 105 | DIN 53482 |
Agent | Tenue |
Alcools | + |
Hydrocarbures | + à 0 |
Graisses, huiles, sans additifs | + |
Carburants | + |
Acides faibles | + |
Acides forts | + |
Lessives faibles | + |
Lessives fortes | + |
Résistance spécifique | > 105 Ωcm |
Résistance superficielle | > 105 Ω |

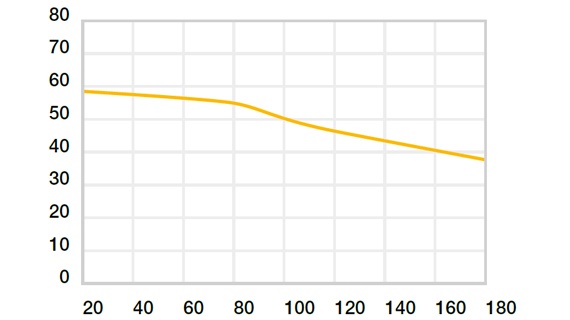

La résistance à la compression des paliers lisses en iglidur® L350 diminue à mesure que la température augmente. Le graphique 02 montre bien cette corrélation. La pression de surface statique admissible constitue une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne sauraient en être tirées.
m/s | Rotation | Oscillation | Translation |
continue | 3,0 | 1,5 | 4,0 |
de courte durée | 4,0 | 3,0 | 6,0 |
iglidur® L350 | Température d´emploi |
minimum | - 100 °C |
maximum, en continu | + 180 °C |
maximum, courte durée | + 210 °C |
sécurisation axiale supplémentaire à partir de | + 140 °C |
iglidur® A300 | A sec | Graisse | Huile | Eau |
Coefficients de frottement µ | 0,07 - 0,18 | 0,06 | 0,04 | 0,03 |
Diamètre d1 [mm] | Arbre h9 [mm] | iglidur® A350 F10 [mm] | Alésage H7 [mm] |
jusqu’à 3 | +0,000 +0,010 | +0,006 +0,046 | –0,025 +0,000 |
> de 3 à 6 | +0,000 +0,012 | +0,010 +0,058 | –0,030 +0,000 |
> de 6 à 10 | +0,000 +0,015 | +0,013 +0,071 | –0,036 +0,000 |
> de 10 à 18 | +0,000 +0,018 | +0,016 +0,086 | –0,043 +0,000 |
> de 18 à 30 | +0,000 +0,021 | +0,020 +0,104 | –0,052 +0,000 |
> de 30 à 50 | +0,000 +0,025 | +0,025 +0,125 | –0,062 +0,000 |
> de 50 à 80 | +0,000 +0,030 | +0,030 +0,150 | –0,074 +0,000 |
> de 80 à 120 | +0,000 +0,035 | +0,036 +0,176 | –0,087 +0,000 |
> 120 à 180 | +0,000 +0,040 | +0,043 +0,203 | +0,000 +0,100 |
