iglidur® - Vitesse de glissement

Tableau 01 : Vitesses de glissement (en continu) maximales recommandées des paliers lisses iglidur® en m/s

Matériau	Rotation	Oscillation	Translation
Matériaux standard
iglidur® G	1	0,7	4
iglidur® J	1,5	1,1	8
iglidur® M250	0,8	0,6	2,5
iglidur® W300	1	0,7	4
iglidur® X	1,5	1,1	5
Autres matériaux universels
iglidur® K	1	0,7	3
iglidur® P	1	0,7	3
iglidur® GLW	0,8	0,6	2,5
Endurants
iglidur® J260	1	0,7	3
iglidur® J3	1,5	1,1	8
iglidur® J350	1,3	1	4
iglidur® L250	1	0,7	2
iglidur® R	0,8	0,6	3,5
iglidur® D	1,5	1,1	8
iglidur® J200	1	0,7	10
Températures élevées
iglidur® V400	0,9	0,6	2
iglidur® X6	1,5	1,1	5,4
iglidur® Z	1,5	1,1	5
iglidur® UW500	0,8	0,6	2
Résistance élevée aux agents chimiques
iglidur® H	1	0,7	3
iglidur® H1	2	1,0	5
iglidur® H370	1,2	0,8	4
iglidur® H2	0,9	0,6	2,5
Contact avec des produits alimentaires
iglidur® A180	0,8	0,6	3,5
iglidur® A200	0,8	0,6	2
iglidur® A350	1	0,8	2,5
iglidur® A500	0,6	0,4	1
iglidur® T220	0,4	0,3	1
Domaines d'application particuliers
iglidur® F	0,8	0,6	3
iglidur® H4	1	0,7	1
iglidur® Q	1	0,7	5
iglidur® A290	1	0,7	3
iglidur® UW	0,5	0,4	2
iglidur® B	0,7	0,5	2
iglidur® C	1	0,7	2

Tableau 01 : Vitesses de glissement (de courte durée) maximales recommandées des paliers lisses iglidur® en m/s

Matériau	Mouvement rotatif	Mouvement oscillant	Mouvement linéaire
Standards
iglidur® G	2	1,4	5
iglidur® J	3	2,1	10
iglidur® M250	2	1,4	5
iglidur® W300	2,5	1,8	6
iglidur® X	3,5	2,5	10
Autres produits universels
iglidur® K	2	1,4	4
iglidur® P		1,4	4
iglidur® GLW	1	0,7	3
Endurants
iglidur® J260	2	1,4	4
iglidur® J3	3	2,1	10
iglidur® J350	3	2,3	8
iglidur® L250	1,5	1,1	3
iglidur® R	1,2	1	5
iglidur® D	3	2,1	10
iglidur® J200	1,5	1,1	15
Températures élevées
iglidur® V400	1,3	0,9	3
iglidur® X6	3,5	2,5	10
iglidur® Z	3,5	2,5	6
iglidur® UW500	1,5	1,1	3
Résistance élevée aux agents chimiques
iglidur® H	1,5	1,1	4
iglidur® H1	2,5	1,5	7
iglidur® H370	1,5	1,1	5
iglidur® H2	1	0,7	3
Contact avec des produits alimentaires
iglidur® A180	1,2	1	5
iglidur® A200	1,5	1,1	3
iglidur® A350	1,2	0,9	3
iglidur® A500	1	0,7	2
iglidur® A290	2	1,4	4
iglidur® T220	1	0,7	2
Domaines d’applications particuliers
iglidur® F	1,5	1,1	5
iglidur® H4	1,5	1,1	2
iglidur® Q	2	1,4	6
iglidur® UW	1,5	1,1	3
iglidur® B	1	0,7	3
iglidur® C	1,5	1,1	3

Vitesse de glissement

La vitesse de glissement joue un rôle prépondérant pour les paliers lisses. Le facteur décisif n'est pas la vitesse de rotation absolue, mais la vitesse relative entre l'arbre et le palier.

La vitesse de glissement est exprimée en mètres par seconde [m/s] et calculée suivant la formule suivante à partir de la vitesse de rotation [tr/min].

Rotations : v = n * d1 * π/(60 * 1000) [m/s]

Oscillations : v = d1 * π * 2*β/360 * f/1000 [m/s]

avec

d1	diamètre intérieur du Palier [mm]
f	fréquence [s]

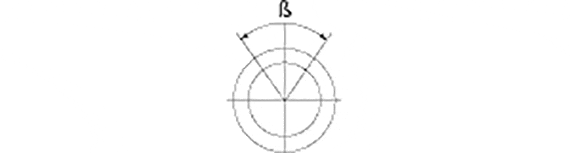

β	angle aller et retour [°]
n	tours par minute

En présence de variations de vitesse, lors de mouvements oscillants par exemple, c'est la vitesse de glissement moyenne v qui est déterminante (cf. formule citée ci-dessus).

Vitesses de glissement admissibles

Les Paliers iglidur® ont été mis au point pour un service continu à des vitesse de glissement faibles à moyennes.

Le tableau 01 indique la vitesse de glissement admissible des Paliers iglidur® pour des mouvements rotatifs, oscillants et linéaires.

Les vitesses de glissement indiquées sont des valeurs limites supposant des charges de pression minimes des Paliers.
En pratique, l'interaction entre les différentes influences fait que ces limites sont rarement atteintes. Toute hausse de la pression de solde inéluctablement par une baisse de la vitesse de glissement autorisée, et vice-versa.

La limite de vitesse est déterminée par l'échauffement du Palier. Cela explique également pourquoi les vitesses de glissement varient en fonction des mouvements effectués.
Les mouvements linéaires permettent une plus forte dissipation de la chaleur par l'arbre, le Palier utilisant une surface plus importante de celui-ci.

Vitesse de glissement et usure

La résistance à l'usure des paliers lisses devrait toujours être prise en considération pour déterminer les vitesses de glissement admissibles. En effet, les vitesses de glissement élevées se soldent automatiquement par des déplacements importants. La hausse de la vitesse de glissement se solde non seulement par un accroissement du taux d´usure, mais aussi par une hausse de l´usure absolue de l´ensemble.

Vitesse de glissement et coefficient de frottement

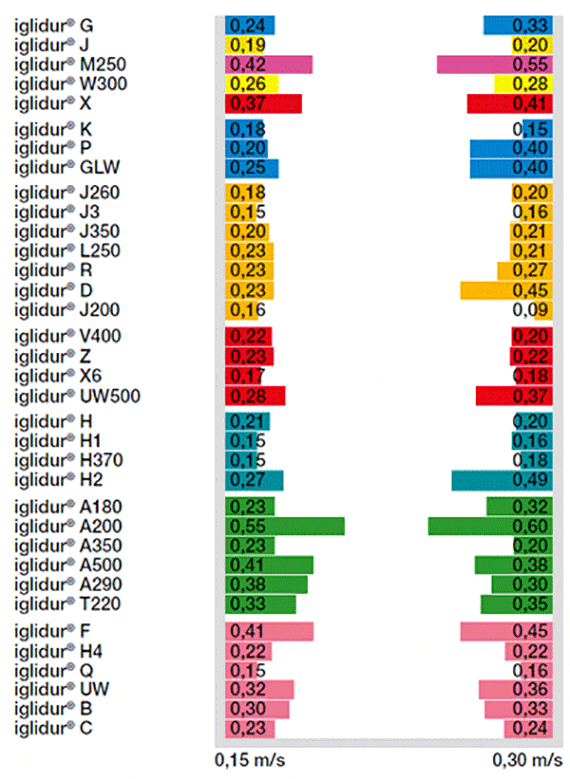

Le coefficient de frottement des paliers lisses dépend de la vitesse de glissement. Plus la vitesse de glissement est élevée, plus le coefficient de frottement est élevé. La figure 08 illustre ce phénomène de façon exemplaire avec un arbre en acier (Cf53) soumis à une charge de 0,7 MPa.

Fig. 08 : Coefficients de frottement des matériaux iglidur® à différentes vitesses de glissement (arbre en Cf53, rotation)
