Données matériau iglidur® L500

Tableau des matériaux

Propriétés générales	Unité	iglidur® L500	Méthode de vérification
Densité	g/cm³	1,53
Couleur		noir
Absorption maxi d´humidité à 23°C/50% h.r.	% du poids	0,1	DIN 53495
Absorption maxi d´eau	% du poids	0,3
Coefficient de frottement dynamique contre l´acier	µ	0,19 - 0,26
Facteur p x v, maxi (à sec)	MPa x m/s	4,0
Propriétés mécaniques
Module d´élasticité transversale	MPa	12.015	DIN 53457
Résistance à la flexion à 20°C	MPa	201	DIN 53452
Résistance à la compression	MPa	70
Pression de surface statique recommandée (20 °C)	MPa	70
Dureté Shore D		81	DIN 53505
Propriétés physiques et thermiques
Température maximum d´emploi en continu	°C	+250
Température maxi d´emploi à courte durée	°C	+315
Température minimum d´emploi	°C	-100
Conductivité thermique	[W/m x K]	0,45	ASTM C 177
Coefficient de dilatation thermique (à 23°C)	[K^-1 x 10^-5]	6	DIN 53752
Propriétés électriques
Résistance spécifique	Ωcm	> 10¹⁰	DIN IEC 93
Résistance superficielle	Ω	> 10¹²	DIN 53482

Tableau 01 : Propriétés du matériau

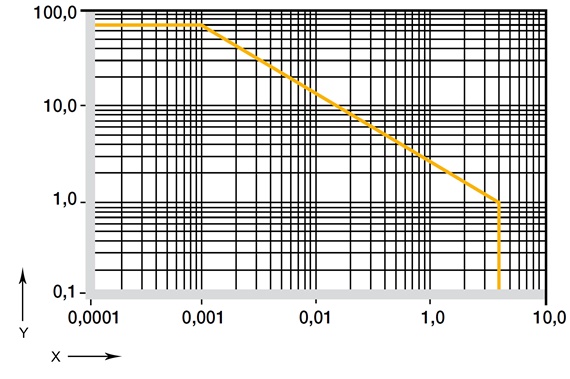

Graphique 01 : Facteurs p x v admissibles des paliers en iglidur® L500 en fonctionnement à sec avec un arbre en acier, à +20 °C, montés dans un alésage en acier

X = vitesse de glissement [m/s]
Y = charge [MPa]

Absorption d’humidité

Sa très faible absorption d´humidité de 0,1% à température normale et son absorption d´eau maximale de 0,3% permettent aussi un usage continu en présence d´une grande humidité et/ou dans des agents liquides.

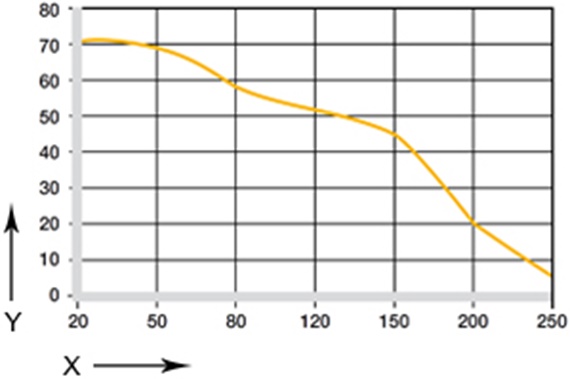

Graphique 02 : Pression de surface statique admissible en fonction de la température (60 MPa à +20 °C)

X = température [°C]
Y = charge [MPa]

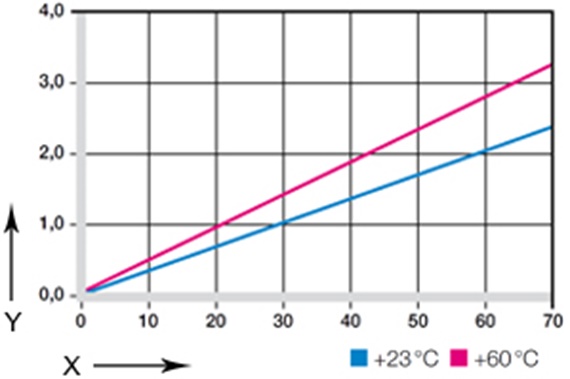

Graphique 03 : Déformation sous l´effet de charges et de températures élevées

X = charge [MPa]
Y = déformation [%]

Propriétés mécaniques

La résistance à la compression des paliers lisses en iglidur® L500 diminue à mesure que la température augmente. Le graphique 02 montre bien cette corrélation. La pression de surface statique admissible constitue une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne sauraient en être tirées.

Le graphique 03 montre la déformation élastique de l´iglidur® L500 en présence de charges radiales. La déformation est inférieure à 2,5 % à la pression de surface admissible de 70 MPa et à température ambiante. La déformation plastique est négligeable jusqu´à cette valeur. Elle dépend toutefois de la durée de la sollicitation.

Vitesse maximale de glissement

m/s	en rotation	en oscillation	linéaire
continue	4,0	1,5	5,0
à court terme	5,0	3,0	8,0

Tableau 03 : Vitesse maximale de glissement

Vitesses de glissement admissibles

L´iglidur® L500 a été mis au point pour les vitesses de glissement élevées combinées à de faibles charges. La grande résistance aux températures de l´iglidur® L500 repousse très loin vers le haut la limite physique à laquelle le palier s´échauffe. La très faible usure permet de surcroît des courses élevées en glissement vite atteintes aux vitesses périphériques élevées. Le tableau 03 montre les vitesses maximales.

Températures

Les paliers lisses en iglidur® L500 peuvent être utilisés jusqu´à des températures de +315 °C sur une courte durée. Nous attirons toutefois votre attention sur le fait qu´une protection mécanique des paliers est recommandée à partir de +130 °C. Les températures plus élevées peuvent jouer sur l´emmanchement, le palier bougeant alors dans son logement.

Températures, coefficient de dilatation thermique

iglidur® W360	A sec	Graisse	Huile	Eau
Coefficients de frottement µ	0,08 - 0,15	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement contre l´acier (Ra = 1 µm, 50 HRC)

Coefficient de frottement et usure

Le très bon coefficient de frottement de l´iglidur® L500 à sec diminue aussi nettement à mesure que la vitesse augmente. Le graphique 04 illustre ce phénomène avec un arbre en acier. Le coefficient de frottement diminue également à mesure que la charge augmente, surtout dans la zone jusqu´à 20 MPa (graphique 05).

Coefficients de frottement

Résistance à l'usure

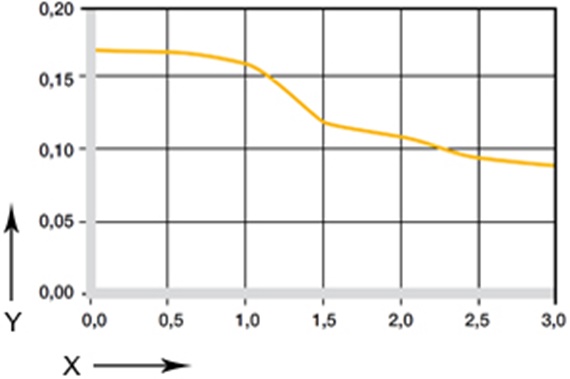

Graphique 04 : Coefficient de frottement en fonction de la vitesse de glissement, p = 1 MPa

X = vitesse de glissement [m/s]
Y = coefficient de frottement μ

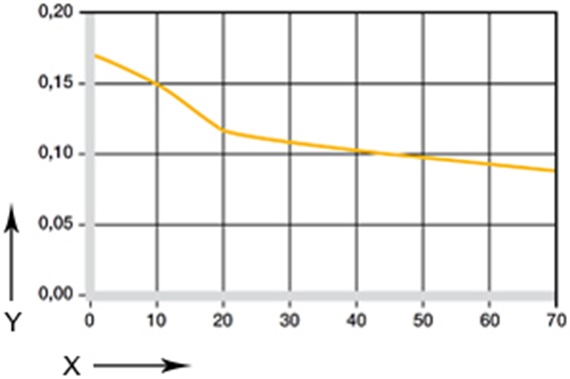

Graphique 05 : Coefficient de frottement en fonction de la charge, v = 0,01 m/s

X = charge [MPa]
Y = coefficient de frottement μ

Graphique 06 : Coefficient de frottement en fonction de la surface de l´arbre (arbre en Cf53)

X = rugosité de l´arbre Ra [μm]
Y = coefficient de frottement μ

Matériaux d´arbre

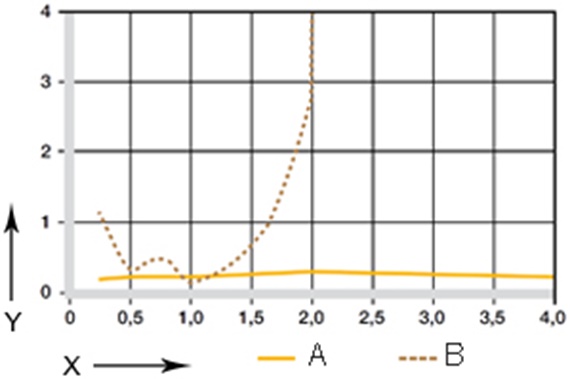

Le graphique 06 montre le résultat d´un test comparatif entre de l´iglidur® L500 et un palier fritté. L´usure du palier fritté augmente de manière exponentielle au-delà de 1,5 m/s tandis que le palier en iglidur® L500 peut maintenir un taux d´usure quasiment identique jusqu´à plus de 4 m/s.

Matériaux d'arbres

Agent	Tenue
Alcools	+
Hydrocarbures	+
Graisses, huiles, sans additifs	+
Carburants	+
Acides faibles	+
Acides forts	+
Lessives faibles	+
Lessives fortes	+

+ bonne tenue 0 tenue relative – mauvaise tenue

Toutes les données sont à température ambiante [+20 °C]
Tableau 02 : Résistance chimique de l´iglidur® L500

Autres propriétés

Rayonnements radioactifsLes paliers lisses en iglidur® L500 sont résistants aux rayonnements jusqu'à une intensité de 3 · 102 Gy. Les rayons plus forts attaquent le matériau et peuvent entraîner une baisse notable de la valeur de caractéristiques mécaniques importantes.

Résistance aux UVLes propriétés des paliers lisses en iglidur® L500 ne se modifient pas sous l´effet des UV et autres influences climatiques.

VideSous vide, un dégazage peut se produire. Une utilisation sous vide est toutefois possible en raison de la faible absorption d´eau.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® L500 F10 [mm]	Boîtier H7 [mm]
jusqu´à 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021

Tableau 05 : Tolérances importantes selon ISO 3547-1 après emmanchement

Tolérances de montage

Les paliers lisses en iglidur® L500 sont des paliers standard pour les arbres tolérancés h (recommandation : au moins h9). Les paliers sont faits pour être emmanchés dans un logement tolérancé H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se met automatiquement à la tolérance F10. Pour certaines cotes, la tolérance peut dévier de cette valeur en fonction de l´épaisseur des parois (cf. gamme de produits).
